工业欧标槽型铝合金挤压导轨杆件

　　这款槽型铝合金杆件是自动化框架、检测工位、输送侧架与小型设备护罩中高频使用的基础承力构件，截面采用多面对称开槽布局，沿全长连续布置T型安装槽，既可以作为直线导向的辅助支承，也能承担横向挂载、台面支撑和防护栏立柱的作用。现场装配时不需要在杆件本体上大量钻孔，紧固件可直接沿槽道滑入预定位置，调整跨距、加装传感器支架、固定拖链导向件或铺设电气安装板都比较方便，后期产线改型时拆解重组的损耗也较低。

　　从结构受力角度看，杆件外轮廓保持规整矩形边界，四角与槽口过渡处设置连续加强筋，壁厚分布围绕槽道承载区和角部连接区展开，在控制整体重量的同时提升抗弯与抗扭刚度。中空腔体并非简单减重，而是为长距离布置线缆、气管和感应线提供隐蔽走行空间，使设备外装管线更整齐，也能减少运动区域管线被剐蹭的风险。多槽面设计让同一根杆件可在多个方向接入连接件，适合搭建三维框架，不必针对不同安装面单独更换型材规格。

　　设计建模时需要重点控制截面轮廓与长度方向的一致性。槽口宽度、槽底宽度、筋板厚度和中心腔体尺寸共同决定螺母、螺栓及角件的配合范围，若槽道位置偏差过大，滑块或T型螺栓会出现卡滞、锁紧面贴合不足等问题。杆件端部可根据机架连接方式选择平切、端面对接或加装端盖，相邻杆件通过角槽连接件、直角支座或隐藏式螺栓组合，能够形成稳定的框式结构。安装边界方面，外轮廓尺寸决定了它与门板、护网、工作台板之间的预留间隙；槽道中心线到外侧面的距离，则影响外挂组件的定位精度和螺栓锁紧空间。

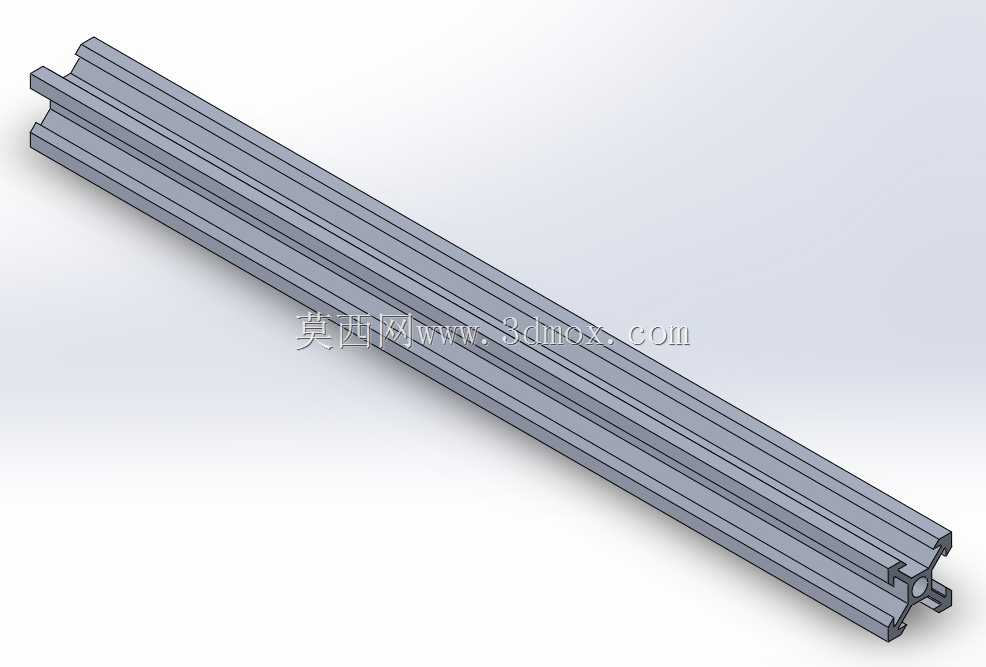

　　在实际应用中，这类杆件常见于3D打印设备机架、视觉检测平台、电子装配工装、轻工输送线和实验室台架。作为立柱使用时，可承受水平防护板和操作面板的挂载；作为横梁使用时，可配合线性滑块完成轻载导向；作为底座框架时，能够通过脚轮、调平杯脚或地脚板实现整机支撑。模型将型材的槽腔、端部开口和连续棱线完整表达，便于在三维布局中检查干涉、核算安装空间，并直接衔接连接件、紧固件和外围板件的设计。
