立式斯特林动力机教学演示结构

　　这套立式斯特林动力装置面向热机原理演示、机械结构认知和小型动力机构验证场景，常见于高校工程训练中心、职业院校机械课堂、科普展馆以及个人机械原理实验台。它把外燃机的能量转换过程压缩在一个紧凑支架上，通过外部热源对热端气缸加热，使封闭工质周期性膨胀、冷却和收缩，再由置换活塞与动力活塞配合，把往复运动传递给曲柄飞轮机构，最终形成连续旋转输出。

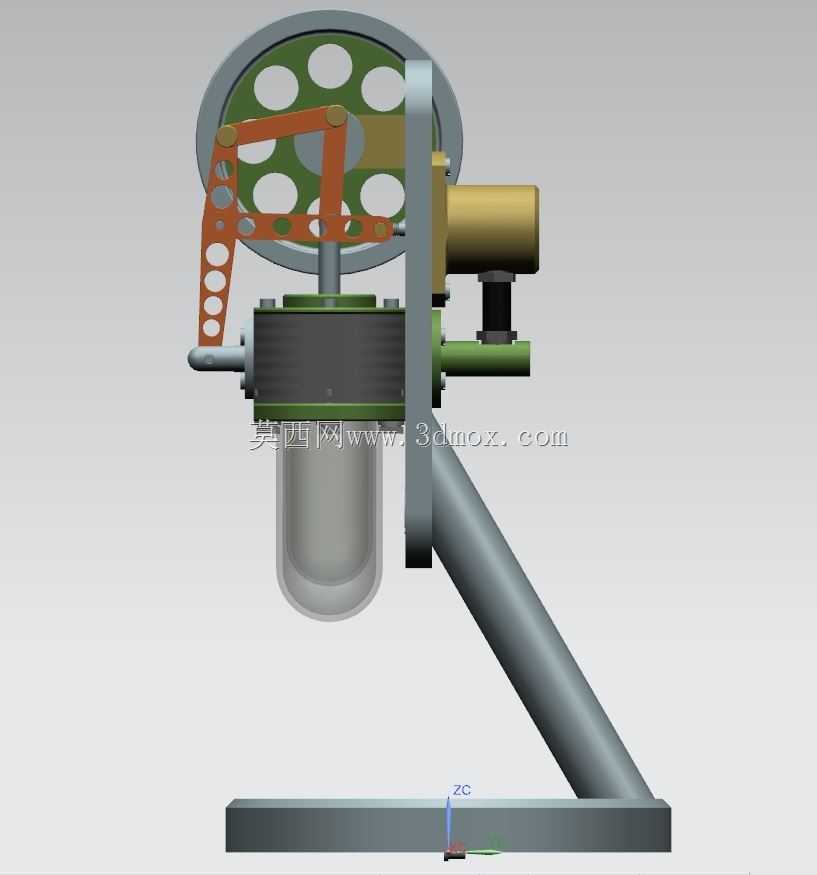

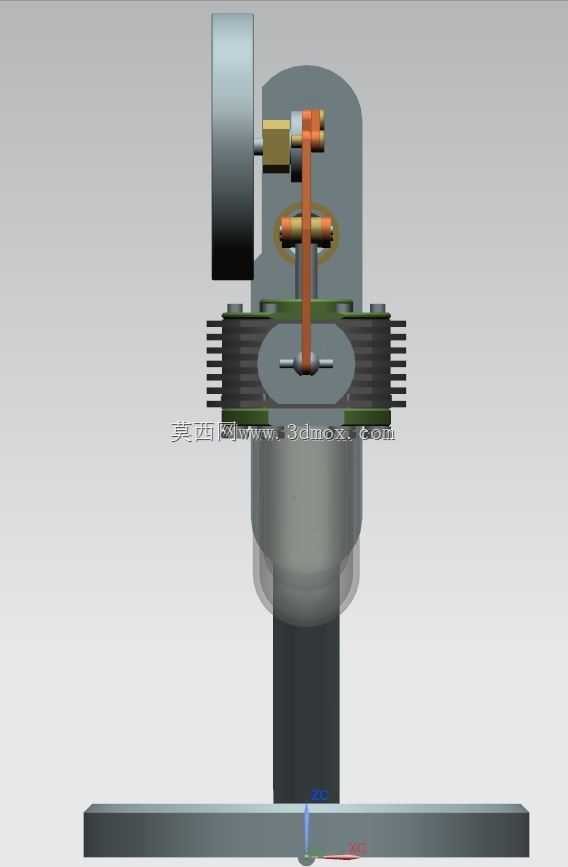

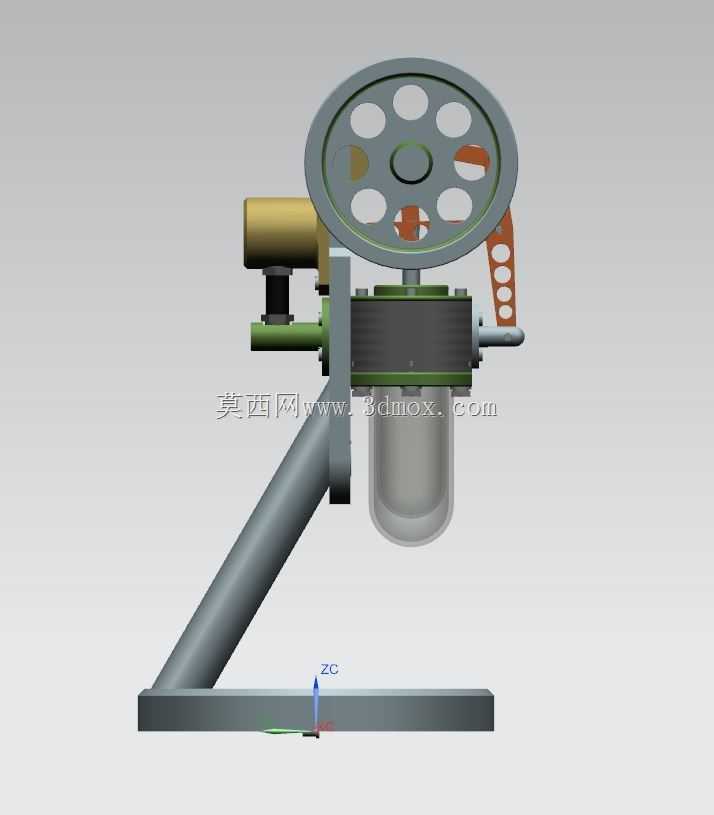

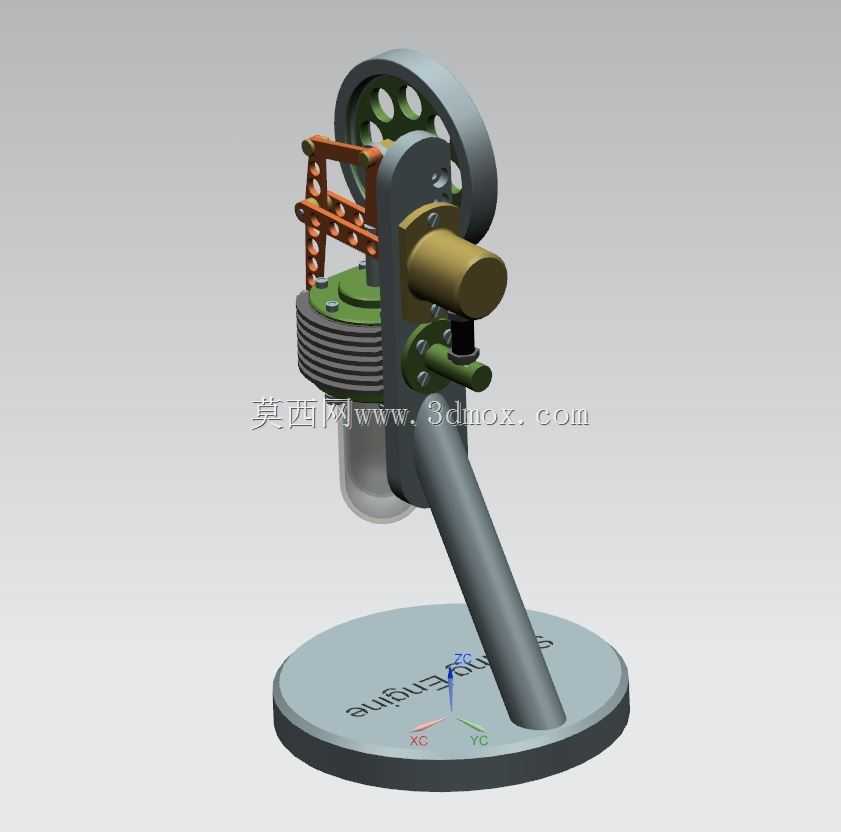

　　从结构布置看，模型采用圆形底座加斜向支撑柱的形式，底座承担整机定位和防倾覆作用，支撑柱向上承托气缸、换热段、曲柄轴和飞轮。热端气缸位于下部，外侧带有密集散热鳍片，用于强化冷热端之间的温度梯度；上部布置置换器、连杆、横梁和动力气缸，铜色管路与换热件围绕热端布置，便于在三维结构中清晰表达工质腔、换热通道和运动件之间的关系。大直径飞轮安装在曲柄轴侧，其作用不只是视觉展示，更重要的是储存转动惯量，帮助机构越过活塞往复运动中的死点，使低速运转更加平稳。

　　设计思路上，该装置强调运动关系可读、装配边界明确和教学拆装便利。曲柄、连杆、摇臂、活塞和飞轮之间的轴线需要保持合理平行度，若连杆铰点偏置或轴孔同轴度不足，运转时会出现卡滞、侧向力增大和飞轮转速波动。散热鳍片与热端之间保留足够空间，既避免热源直接影响支架和转动副，也方便实验时放置加热装置。底座上的立柱倾斜角度经过整体平衡考虑，使上部飞轮和气缸组件的重心落在支撑范围内，设备在桌面运行时不需要额外复杂固定。

　　在实际用途方面，它可用于演示外燃式热机闭环工作过程，也可作为机械专业学习曲柄连杆、飞轮储能、活塞密封和热交换结构的综合案例。三维建模时需要重点核对活塞行程、曲柄半径、连杆长度和铰点位置，保证运动包络不与支架、管路、飞轮发生干涉；安装边界则应关注底座直径、整机高度、飞轮外侧回转空间以及热端下方预留的热源操作距离。整体结构零件数量适中，运动链条完整，适合用于机构动画、装配校核、工程制图和热机教学展示。
