航空喷气式发动机涡轮风扇结构

　　这套结构围绕航空喷气动力装置前端的风扇级展开，核心作用是在发动机进气阶段完成大流量空气吸入与初步增压。风扇转子位于整台动力装置最前端，直面来流，叶片沿轮毂周向均布，叶型从根部到尖部采用连续扭转设计：根部截面厚度较大，用于承受离心载荷与外物冲击，叶尖区域相对薄而弯，兼顾气动效率和叶尖间隙控制。实际装配中，风扇盘通过端面止口与低压压气机轴系对中，依靠螺栓组形成预紧连接，旋转时叶片产生的巨大离心力由轮盘径向承载，再传递到主轴轴承支点。

　　从应用场景看，该类风扇级是涡扇发动机区别于早期涡喷结构的关键部分：外涵气流经过风扇后直接沿机匣环形通道向后喷出，提供大部分起飞与巡航推力；内涵气流则继续进入多级压气机，经燃烧室和涡轮完成热力循环。设计时需要同时处理气动、强度和装配边界。叶片前缘要满足抗鸟撞和雨滴冲蚀要求，叶身曲面不能只追求单点效率，还要兼顾不同飞行速度下的攻角适应性；叶尖与风扇机匣之间保留可控间隙，间隙过大则漏气损失增加，过小则热态膨胀后可能碰磨。

　　轮毂和轮盘部分采用回转体加局部加强的思路，榫槽或等效连接位置是应力集中区，圆角、支承面和锁紧结构都需要明确表达。机匣、内环、封严件与转子之间形成连续流道，安装时轴向定位依靠轴肩和锁紧螺母，径向位置由轴承座保证。模型把叶片阵列、轮盘、轴系连接及相邻流道边界拆分成可辨识的结构关系，便于检查干涉、评估拆装顺序，也能用于讲解涡扇发动机低压转子的工作逻辑。

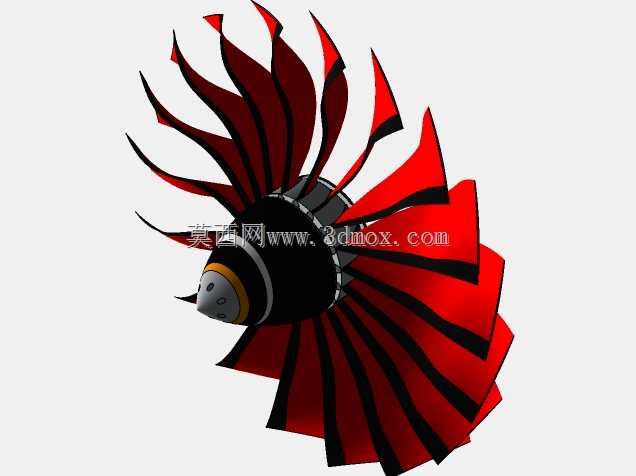

　　在工程建模过程中，单个叶片曲面完成后通常按轮毂轴线进行周向阵列，阵列数量直接影响风扇流量与单叶片载荷；轮盘上的连接孔、减重腔和封严台阶不能随意省略，因为这些特征决定了质量分布、转动惯量和维护可达性。整机布置上，风扇段外径是发动机最大轮廓之一，直接影响短舱直径、吊挂间距以及飞机翼下或机身侧方的安装净空。前端还需预留进气锥、防冰管路和整流罩的连接位置，后端则要与压气机机匣、支承框架保持同轴。通过该结构可以直观看到空气进入发动机后如何被分流，也能理解叶片叶型、轮盘强度和机匣间隙在动力输出中的耦合关系。
