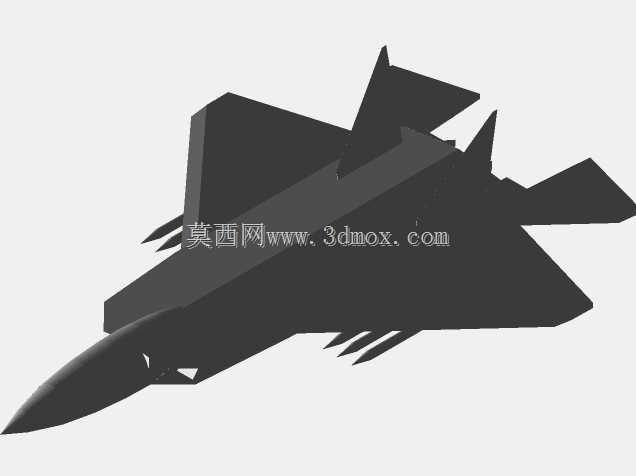

双发隐身制空战斗机整机结构数模

　　这套隐身制空歼击机的整机三维数模，围绕第五代有人驾驶战术航空器的外形验证需求搭建，可直接用于航空专业课程的气动布局演示、风洞前置方案校核、地面展示教具制作以及空战模拟场景的载机基准建模。整机采用棱边平行的隐身修形思路，机头为尖锐菱形截面，沿航向逐步过渡到翼身融合的中央升力体，前机身截面压窄以降低正向雷达反射特征，座舱盖与机身背脊做一体化平滑过渡，避免曲面阶差带来的强散射源。进气道布置在机身两侧下方，进气口采用斜切菱形轮廓，唇口边缘与主翼、尾翼的棱边走向保持平行，兼顾大迎角进气效率与侧向隐身性能。主翼为大后掠切尖三角翼，翼身融合段从进气道外侧一直延展到后机身，翼下预留内置弹舱的舱门轮廓，没有外露挂点，保证低可探测构型的完整性。

　　尾翼采用全动差动垂尾加外倾布置方案，两片垂尾向外倾斜一定角度，可将侧向入射雷达波偏转到非威胁方向，同时差动偏转能够替代部分平尾的俯仰操纵功能，缩小尾翼总面积、降低结构重量与雷达反射截面；尾撑末端布置水平安定面，与主翼后缘形成多涡系耦合的有利干扰。建模过程中重点控制了各气动面的安装边界：全机长度方向以机头尖点为原点向后延伸，翼展方向以机身对称面为基准向两侧对称展开，垂尾最高点限制在整机高度包线内，所有翼面的转轴交点、舵面偏转间隙、机身与翼面的融合圆角都按实机比例预留，后续做3D打印缩比模型时可直接拆分机身中段、主翼、垂尾、座舱盖几个独立部件，拼接缝沿隐身棱边布置，不会破坏外观完整性。从结构功能角度看，

　　该数模完整还原了制空战机的外形逻辑：尖锐机头可容纳机载雷达舱，机身中段为主油箱与内置弹舱提供空间，双发布局沿对称面分隔布置，尾喷口做锯齿修形以降低后向红外与雷达特征，机身表面的涡流发生边条从进气道前方延伸至主翼根部，大迎角飞行时拖出的脱体涡能够给主翼上表面补能，延缓失速。针对教学与仿真场景，数模的曲面连续性做了分层处理，外形展示面保证光顺，操纵面转轴、弹舱门缝隙等细节单独做特征分组，导入仿真软件时可快速提取气动面，用于飞行控制律的初步验证、雷达反射截面的方向性估算，也可作为航空装备结构认知的具象载体，帮助设计人员理解隐身战机在气动、结构、隐身三者之间的权衡思路。
