气动储罐固定树脂夹持卡箍结构

　　这款夹持件的核心使用场景，集中在桌面级气动工作站、小型实验台气路布设以及便携气动工具配套的储气瓶固定环节，日常作业里不少小型气动系统会搭配柱状气动储罐来稳定输出气压，避免空压机频繁启停带来的压力波动，而储罐如果直接放置在台架或者设备侧板上，设备运行振动、管路拖拽甚至台面误碰都可能让罐体移位，轻则气路接头松动漏气，重则罐体倾倒拉扯连接软管，这款卡箍就是为了解决这类小规格柱状罐体的径向固定需求开发的。

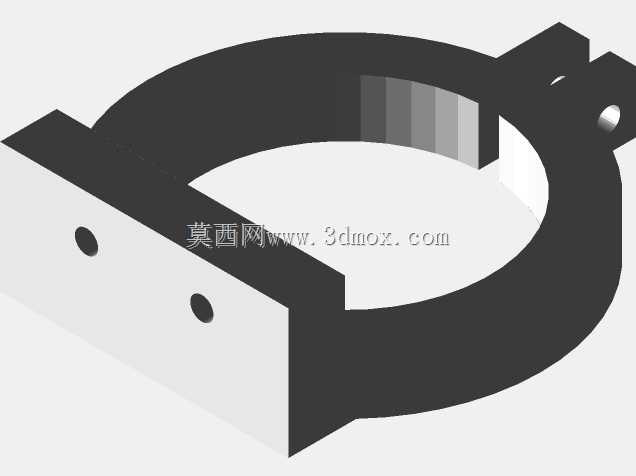

　　从结构设计逻辑来看，整体采用开口式半环抱构型，主体的弧形段内径和配套气动储罐的外径做匹配，环抱接触面预留了足够的包覆角度，锁紧后可以均匀分散箍紧力，不会像窄边扎带那样在树脂罐体表面压出局部凹痕；开口两端延伸出平直的安装耳板，其中一侧耳板预制了贯穿的锁紧过孔，穿入锁紧螺丝后可以收拢开口间隙，环抱内径随之小幅收缩，既能适配罐体外径的轻微公差，也能通过调整锁紧力矩改变夹持摩擦力，满足不同振动工况下的防松要求。另一侧的平直基座上预留了两个沉头安装孔，孔位间距按照常规铝型材台面、设备钣金侧板的安装孔距做了适配，安装时可以直接用自攻螺丝或者内六角螺栓把整个卡箍固定在安装基面，不需要额外加工复杂的定位槽，现场布设气路的时候哪怕没有精密加工条件，也能快速完成储罐的固定。

　　设计阶段特意把壁厚做了均匀化处理，弧形段和耳板衔接的位置做了圆弧过渡，避免3D打印成型过程中出现应力集中，打印完成后受力锁紧的时候，转角位置不会出现发白断裂的问题；整个零件没有复杂的倒扣和悬空结构，打印时不需要添加大量支撑，仅在耳板孔位下方做少量支撑即可，成型后去除支撑的工作量很小，普通FDM打印机使用常用的PLA、PETG或者树脂材料都能直接制作，小批量定制的时候不需要开模，针对不同直径的气动储罐，只需要调整弧形段的内径参数，就能快速衍生出适配不同规格罐体的夹持版本。

　　安装边界上，弧形环抱段的轴向宽度覆盖了罐体柱面的足够接触长度，固定后罐体不会出现轴向窜动；两侧耳板的外伸尺寸控制在紧凑范围内，不会和旁边布设的气管、电磁阀接头产生空间干涉，基座的两个安装孔中心距留有足够的操作空间，拧螺丝的时候工具不会碰到弧形环体；开口的收拢间隙预留了合理范围，既可以在套入罐体的时候轻松对位，锁紧后也能提供足够的正压力，即使设备持续运行产生振动，罐体也不会在卡箍内出现转动或者滑移。这类夹持结构不光可以用于气动储罐，同构型调整尺寸后也能用来固定台面上的柱状气筒、小型过滤杯甚至圆柱形传感器，属于小体量但实用性很强的气动辅件结构。
