竞赛攀岩自动锁钩机械结构设计

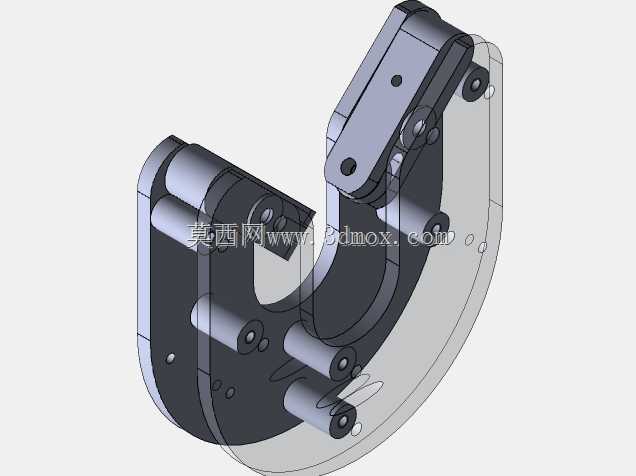

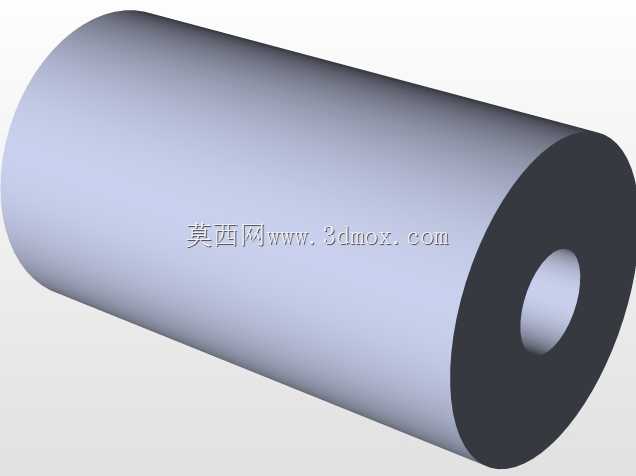

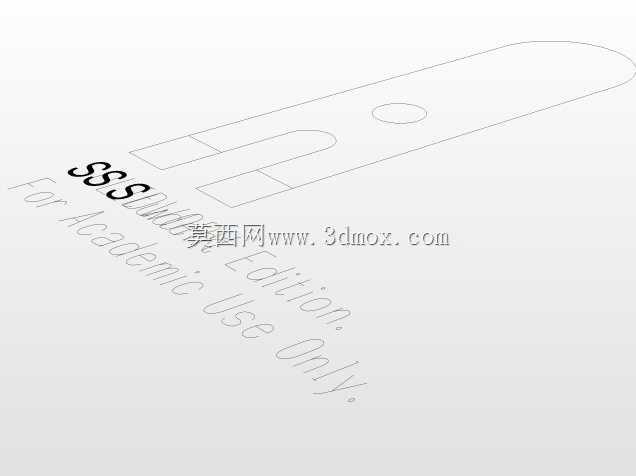

　　该结构面向竞技机器人攀爬任务中的快速挂接需求，核心解决运动状态下钩体与横杆、绳网或框架杆件的可靠咬合问题。整套机构采用双侧夹板夹持式布局，弧形主钩板作为承载基体，轮廓沿钩取轨迹做圆弧退让设计，钩口朝向运动切入方向，当机器人沿攀爬面向上冲刺时，目标杆件可沿钩板外弧面自然滑入钩腔，无需额外对准动作。钩腔内部布置摆动锁舌，锁舌通过中部铰接轴固定在夹板之间，尾部搭载复位弹性件，杆件推入时克服弹簧力顶开锁舌，完全进入钩腔后锁舌自动回弹封堵钩口，即使机器人出现姿态晃动、反向下坠，锁舌也会在载荷作用下压紧钩口限位面，形成机械自锁，不会出现脱钩甩脱。夹板之间通过多根等高支撑柱分隔，支撑柱同时作为轴套定位座，为锁舌转轴、导向滚轮提供安装基准，

　　两侧板轮廓完全对称，加工时可一次线切割成型，降低装配配对难度。钩体根部预留两组螺栓安装孔，孔位间距匹配标准铝型材端面槽距，可直接固定在机器人车架前端的伸出支架上，安装面与钩体切入面保持12度仰角，适配机器人攀爬时的前倾姿态。整体厚度控制在较窄范围，能够伸入网格间距有限的桁架结构内部，钩口开口宽度覆盖常用竞赛场杆件直径区间，锁舌摆动行程经过校核，既保证杆件顺利滑入，又不会因间隙过大产生窜动。所有转动部位均采用销轴配合衬套的形式，锁舌工作表面做圆弧过渡，避免杆件卡滞在锁舌与钩壁之间；承载路径从钩腔接触点沿弧形侧板传递至根部安装孔，受力流连续无突变，能够承受机器人整机悬挂时的冲击载荷。该结构无需主动驱动元件，依靠机械几何关系完成自动闭锁，适合高节奏对抗场景下的被动挂钩作业，也可移植到高空作业挂扣、仓储吊运快速挂钩等同类需要单向进入、反向锁止的工况中。
