下承式拱形钢桁架桥梁结构设计

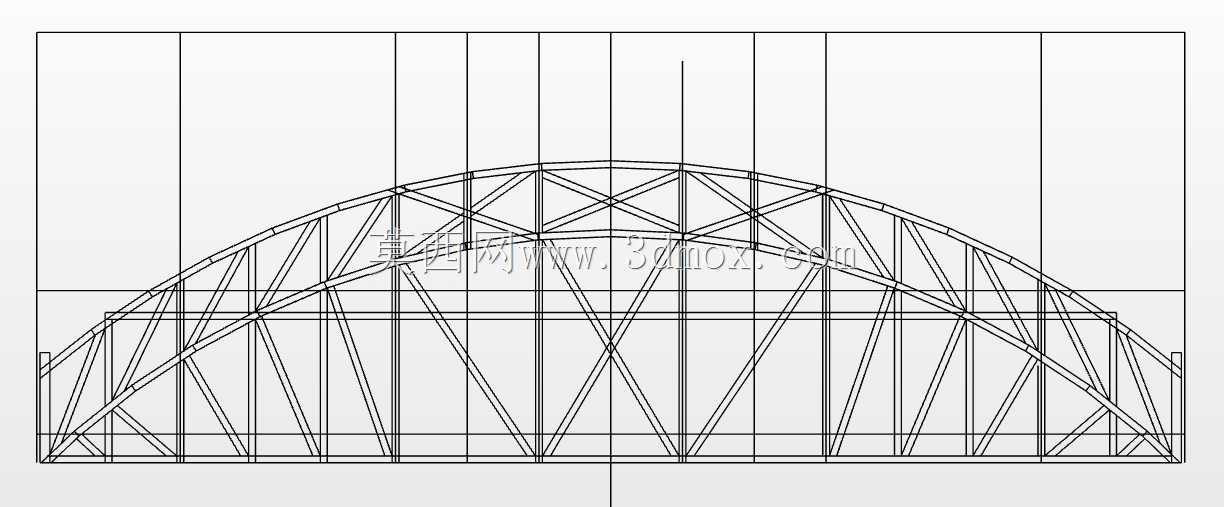

　　该结构为下承式拱形钢桁架桥梁，整体采用双拱肋配合交叉腹杆的空间受力体系，桥面通行区域布置于拱肋下方，两侧主拱沿桥跨方向对称起拱，拱脚落于桥梁两端下部支撑点位，拱顶位于桥跨中部最高处，形成完整的拱形传力路径。从实际工程使用场景来看，这类桁架拱桥多用于中小跨度的人行通行、轻型管线跨河或者厂区内部跨通道连接场景，自重较轻，杆件多为标准化型材，现场拼接安装难度低，在景观要求适中、施工场地受限的跨障点位具备较好的适用性。

　　结构受力逻辑上，桥面区域承受的竖向荷载先传递给下部纵向主梁，再通过垂直吊杆与斜向腹杆逐层向上传递至两道主拱肋，拱肋将竖向荷载转化为沿拱轴线的轴向压力，最终由两端拱脚的水平推力与竖向反力共同平衡，交叉布置的X形腹杆可以同时承担拉压交变作用力，在车辆或者行人偏载作用下有效限制桁架节间的剪切变形，避免单根杆件失稳引发整体结构失效。建模过程中需要先锁定桥跨总长度、拱肋矢高两个核心边界参数，矢跨比通常控制在1/5到1/7区间，这个区间内拱脚水平推力不会过大，同时拱肋的弯矩分布也相对均匀；之后沿桥跨方向等距划分桁架节间，每一个节间内布置竖杆与交叉斜杆，杆件中心线必须精准交汇于节点点位，避免出现偏心弯矩带来的附加应力。

　　外形与安装边界方面，桥梁横向宽度根据通行需求确定，两片主拱肋分别布置在桥面两侧，预留出中间的通行净空，拱肋从两端拱脚位置平缓向上抬升，不会侵入桥面限界；所有杆件端部均在节点处通过连接板拼接，安装时先在地面将桁架节段分段拼装，再吊装就位后完成拱脚与下部桥台的锚固，横向还设置有多道横撑连接两片拱肋，保证结构横向整体稳定性，防止拱肋发生侧向倾覆。建模时需要逐一核对每根杆件的长度、角度与节点连接关系，还原桁架结构真实的传力逻辑，可直接用于结构受力演示、施工方案模拟以及桥梁构造教学参考。
