可调式电机滑动安装底座钣金结构

项目分类:通用五金配件 发布时间:2022-07-30 ID:685259
  • 可调式电机滑动安装底座钣金结构
  • 可调式电机滑动安装底座钣金结构
  • 可调式电机滑动安装底座钣金结构

  这套滑动底座主要解决皮带传动或链条传动设备中电机轴心位置需要微调的工程问题。现场调试时,电机固定在上方托板后,通过端部调节螺杆推动托板沿底板导轨方向平移,从而改变带轮中心距,实现三角带或同步带的张紧与松弛,避免重新打孔、扩孔或加装张紧轮带来的额外工作量。

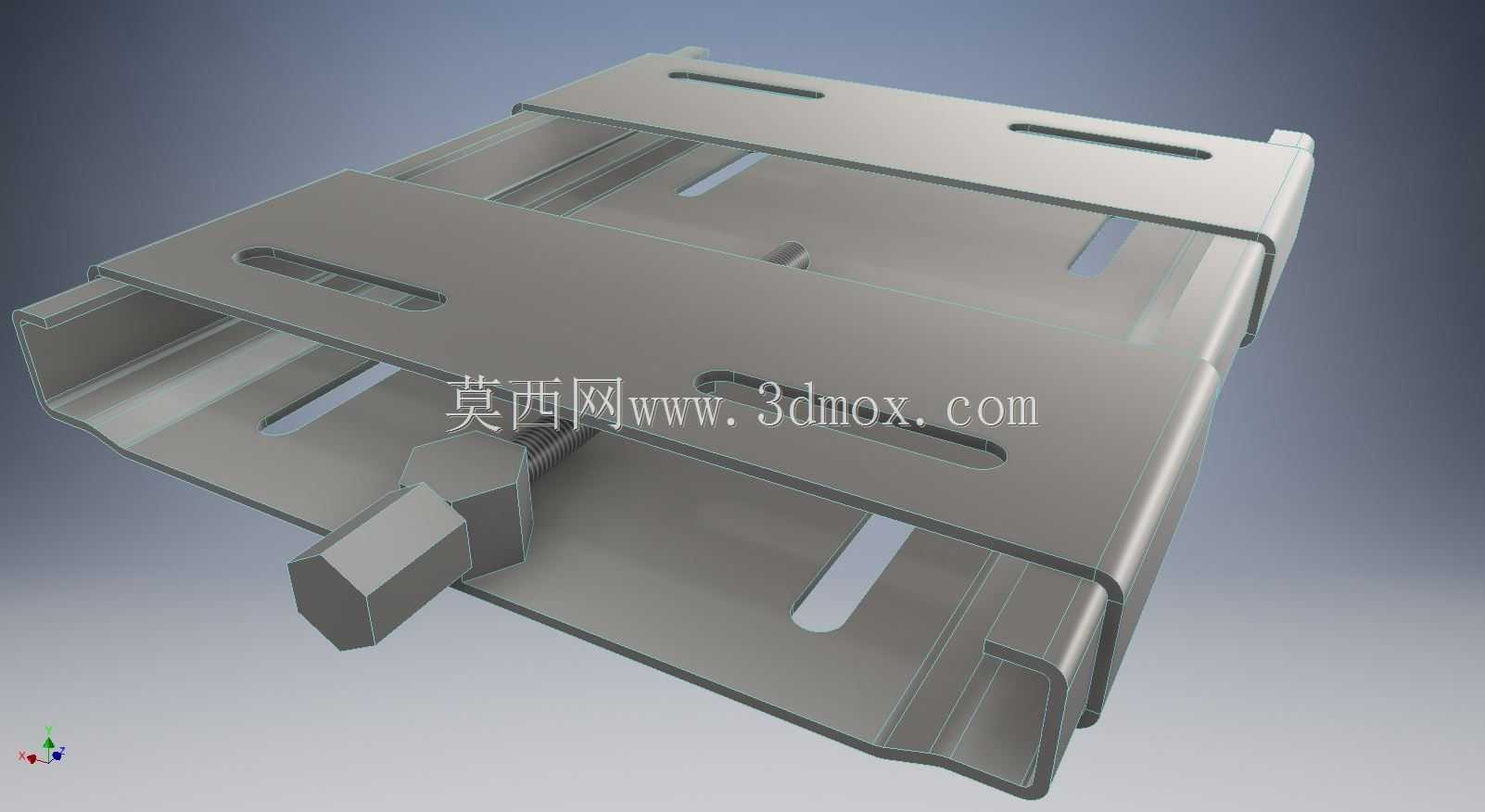

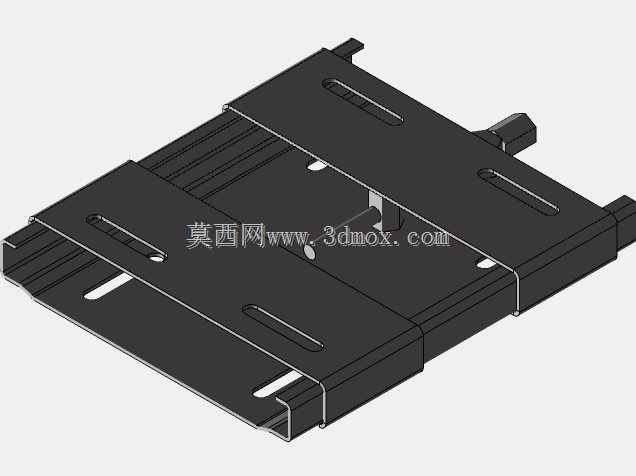

  从结构分层看,零件采用薄钢板折弯成型,下层为带翻边的固定底板,两侧折弯边形成导向约束,上层为可滑移的电机安装托板。托板表面开设四条长圆形腰孔,电机地脚螺栓穿过腰孔后,在滑移行程内任意位置锁紧,兼顾不同机座号电机的孔距差异。底板两端同样布置长槽孔,用于将整个底座锚固到设备机架或混凝土基础上,安装时允许底座整体位置有一定纠偏余量。

  设计思路上,钣金折弯件相比铸件底座具有重量轻、加工周期短、成本低的优势,适合中小功率电机的批量配套。两侧翻边既承担导向功能,又显著提升薄板的抗弯刚度,防止电机运行时托板翘曲。端部伸出的调节座与螺杆配合,螺杆顶推托板侧面,旋转螺母即可精细控制位移量,调节到位后依靠地脚螺栓与夹紧摩擦力锁死位置。

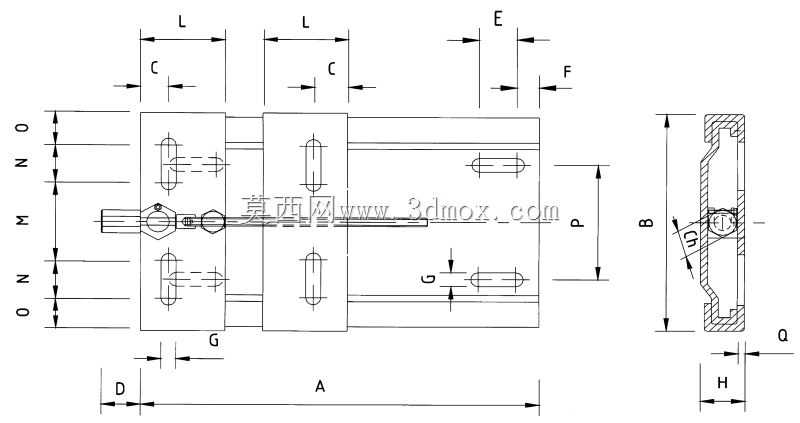

  外形方面,整体呈扁平矩形轮廓,长度方向预留足够滑移行程,宽度方向覆盖电机地脚的安装跨度。安装边界需要重点核对:电机轴高、带轮直径决定底座上方净空;底板锚固孔间距要与机架横梁匹配;托板腰孔的长度方向必须与两带轮中心连线平行,否则张紧时会出现皮带跑偏。建模时需注意折弯内R、展开系数、腰孔端部余量以及螺杆与托板的接触间隙,参数化搭建可快速衍生不同机座号的系列规格,方便在输送机、风机、小型机床辅机等传动场景中直接选型套用。
