快插式外螺纹气动管路直通接头

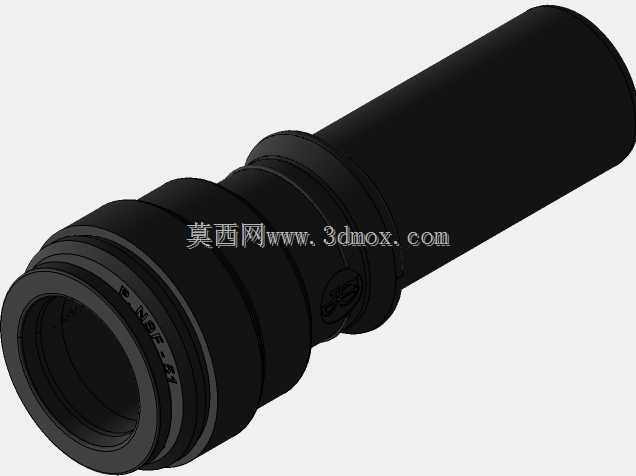

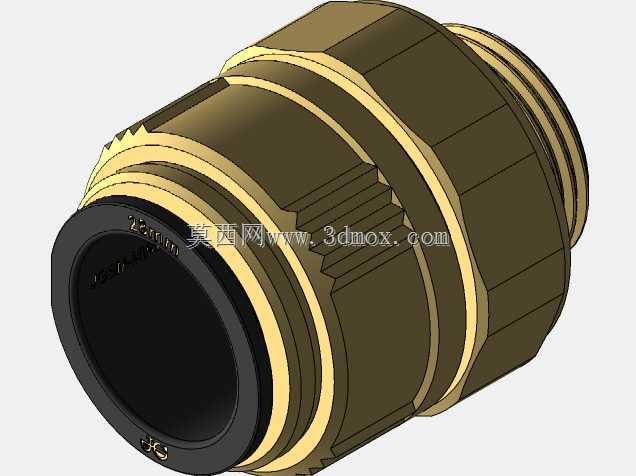

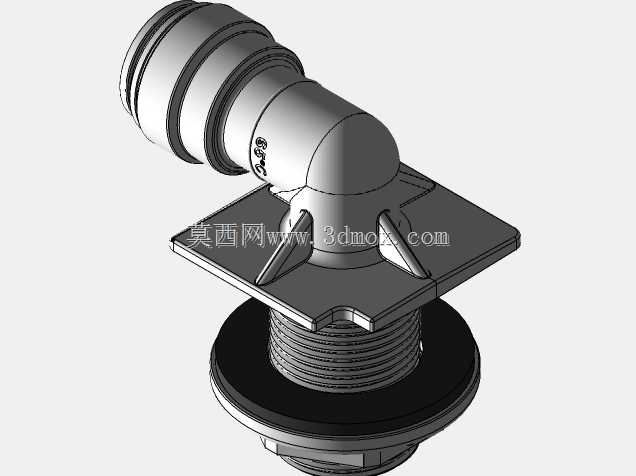

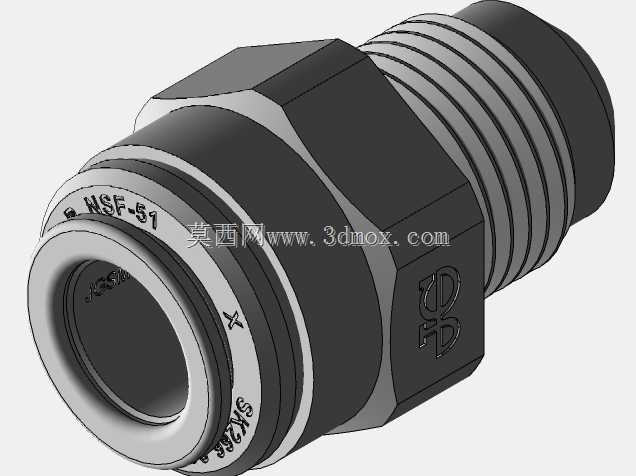

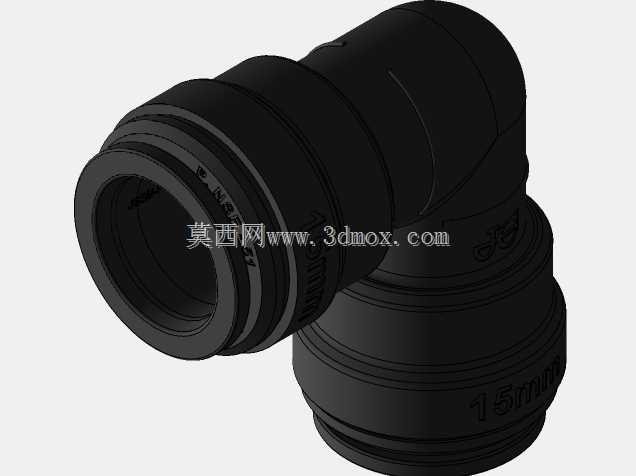

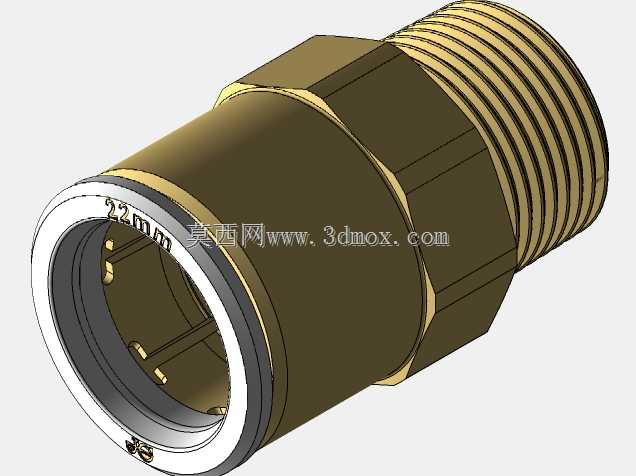

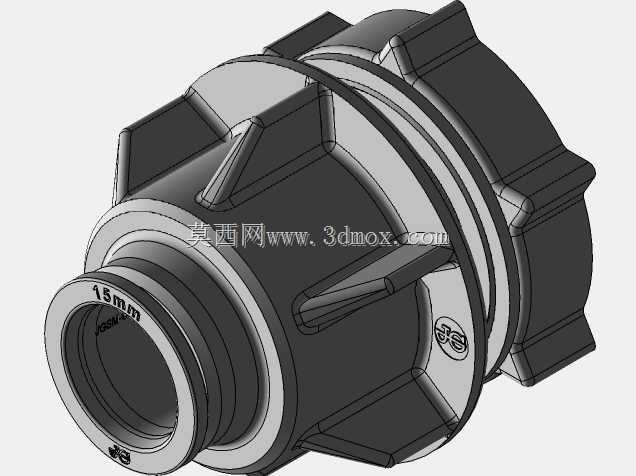

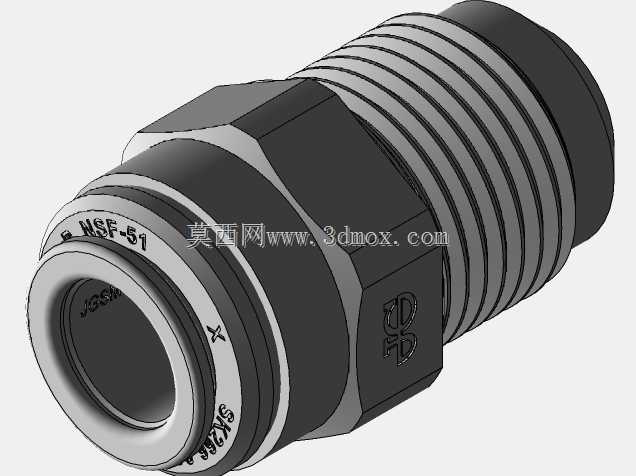

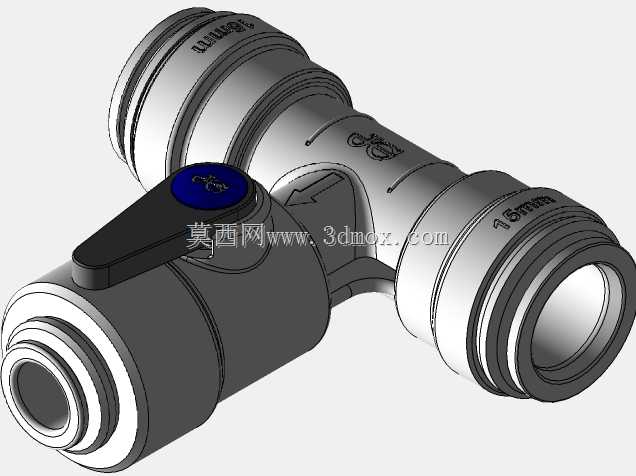

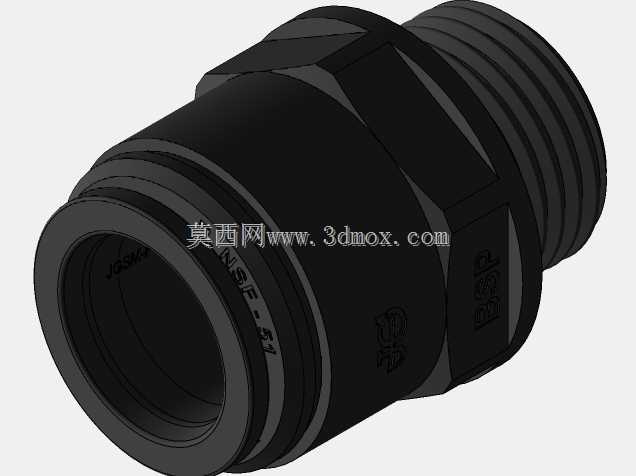

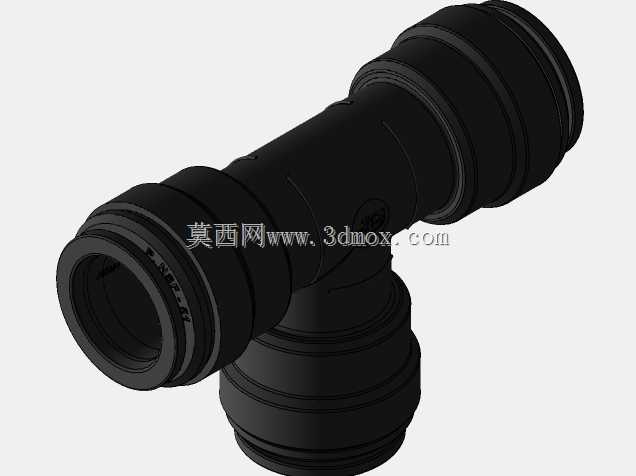

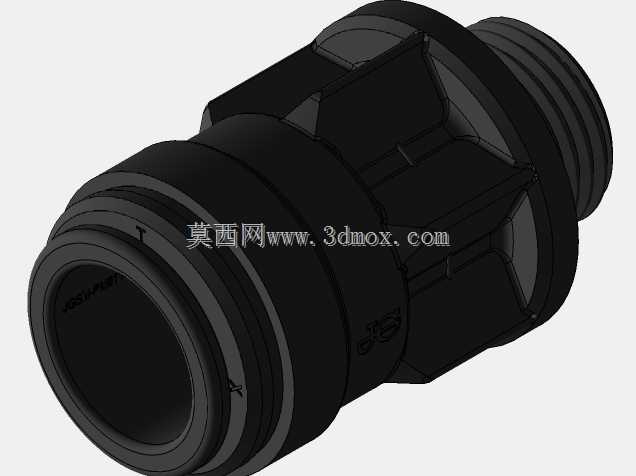

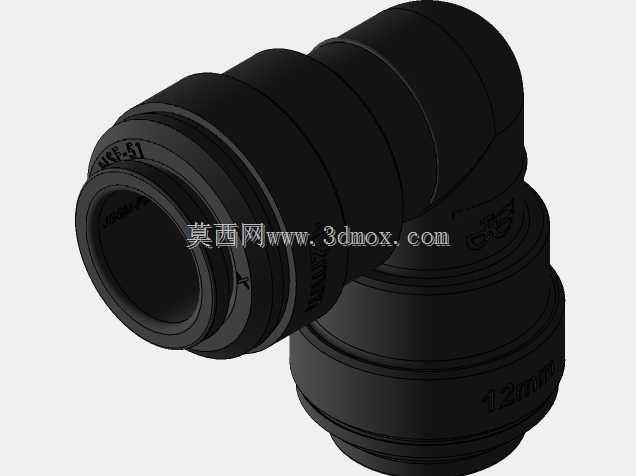

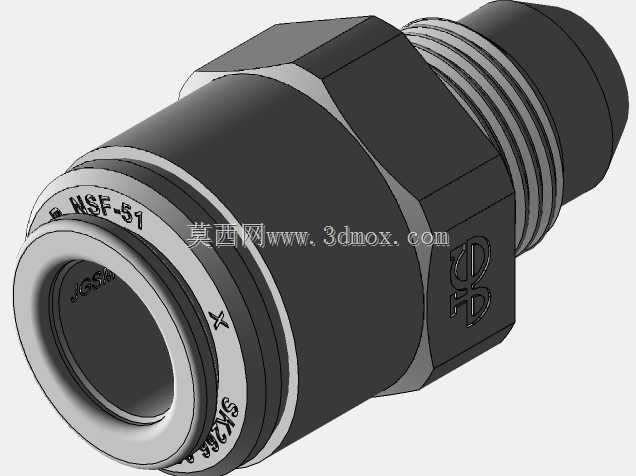

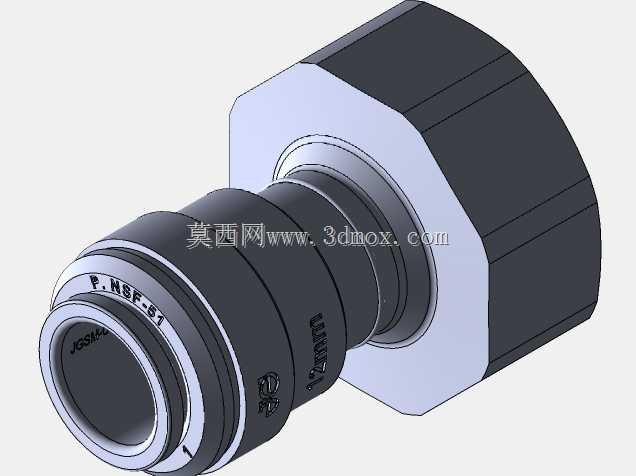

　　在自动化产线气路搭建、小型流体设备管路接驳以及实验室气路改造场景里，这类一端为外螺纹、一端为快插承口的直通接头是最常用的基础连接件。外螺纹端负责对接阀体、气缸、气源处理件或者设备面板上的内螺纹接口，快插端则直接插入对应外径的尼龙管、PU气管，无需额外套丝、缠生料带或者加装卡套，插到位后内部的弹性卡爪会自动抱紧管外壁，密封圈贴合管外壁形成静密封，拔管时只需按压接头端面的释放环即可松开卡爪，管路拆装效率相比传统螺纹接头提升数倍，在需要频繁调整气路走向的调试工位尤其适用。

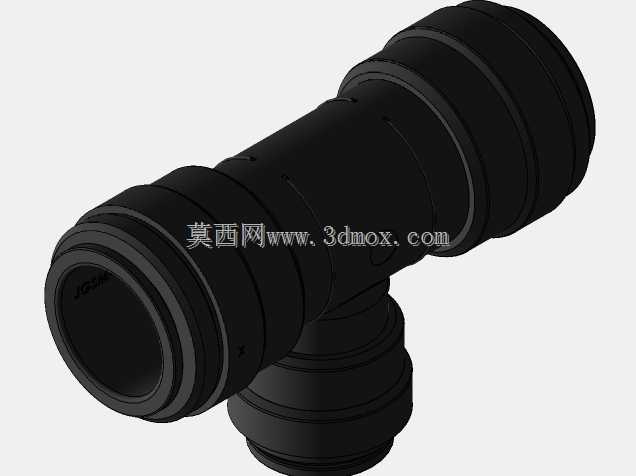

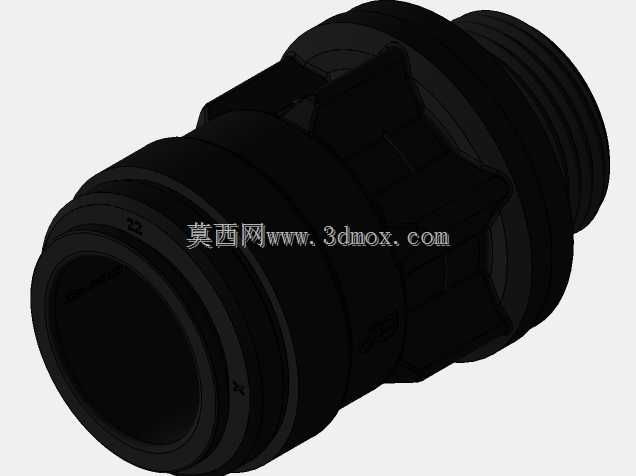

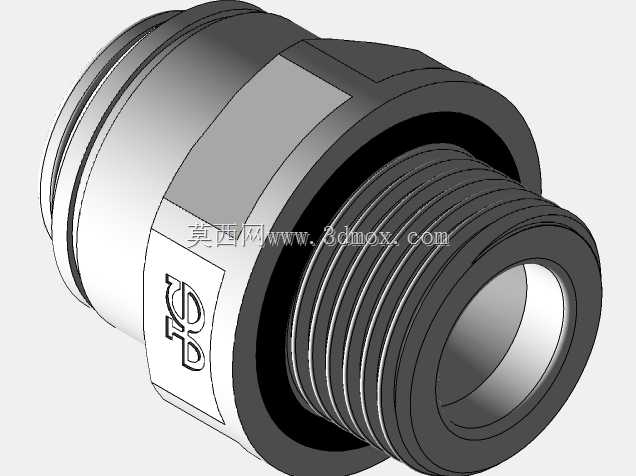

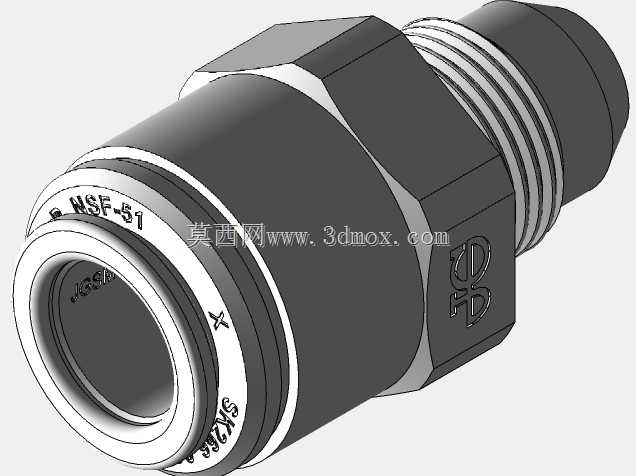

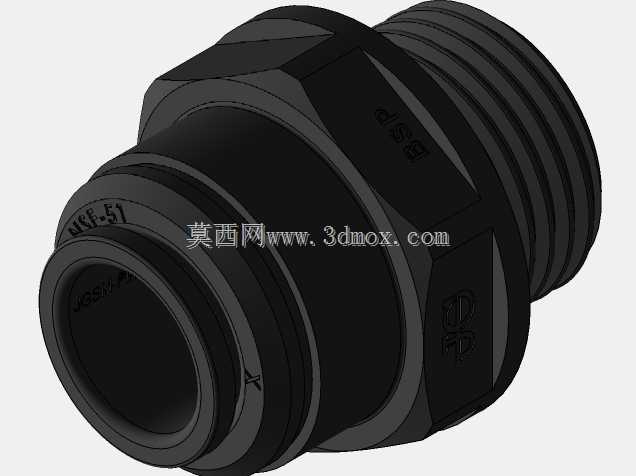

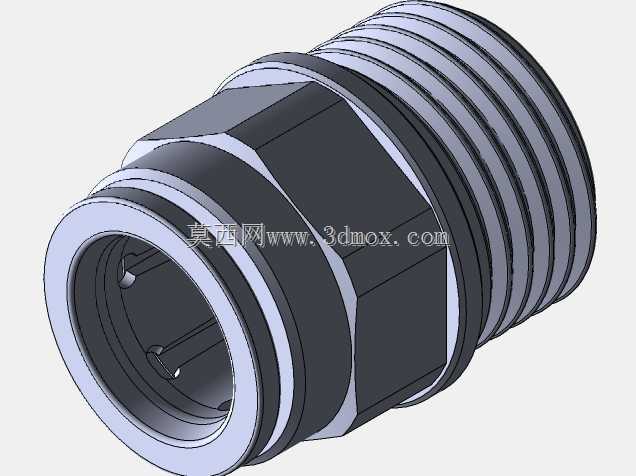

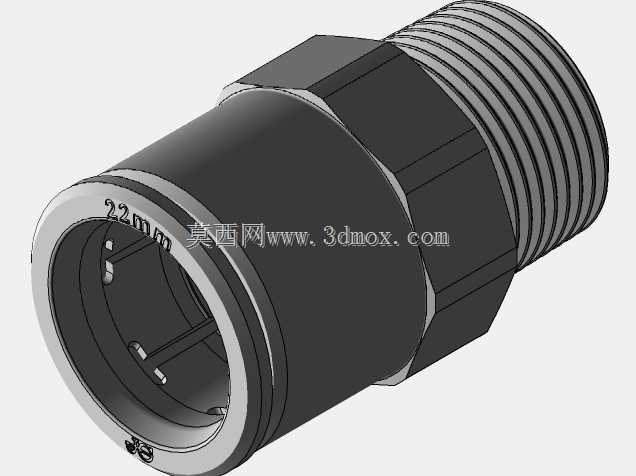

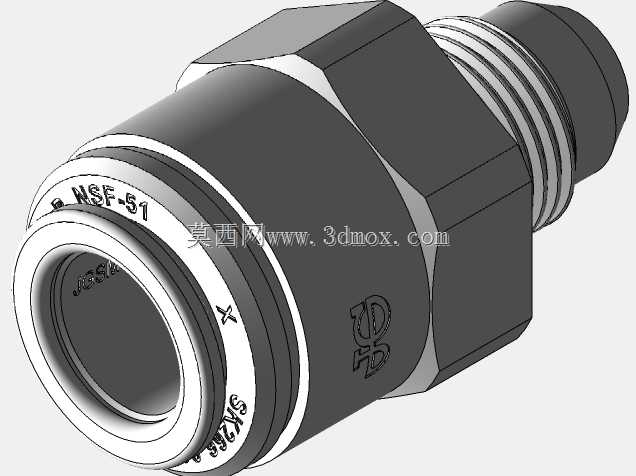

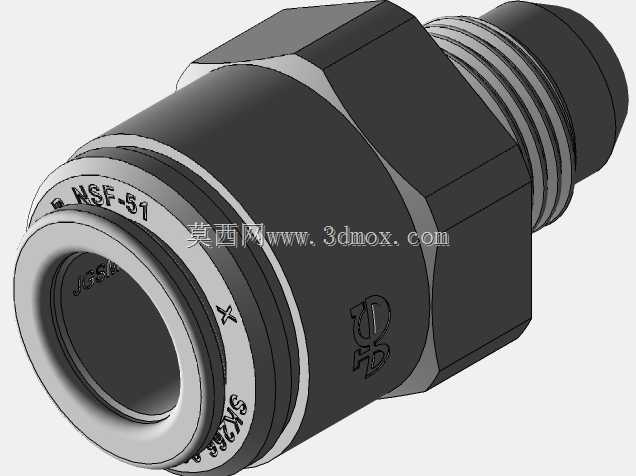

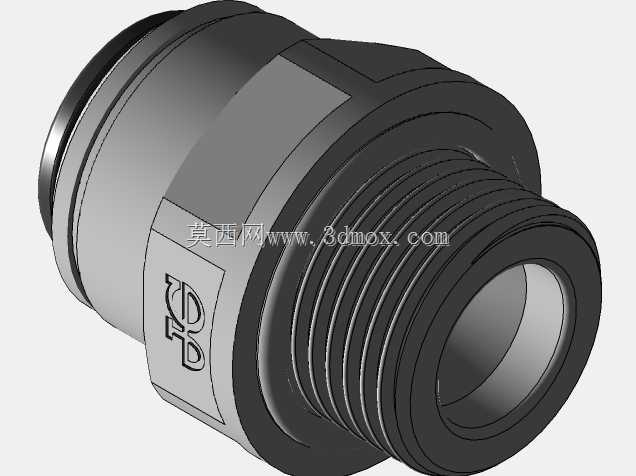

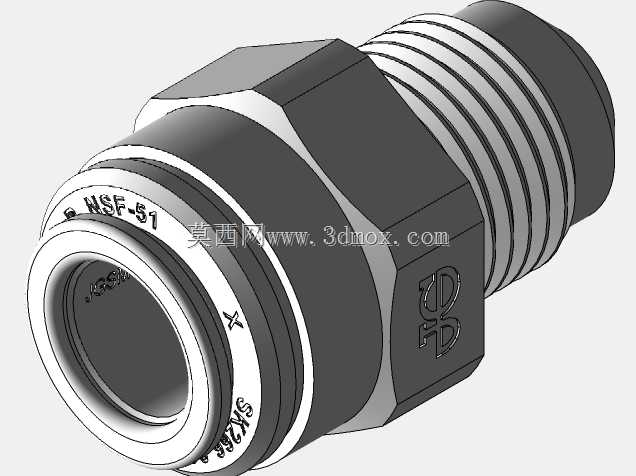

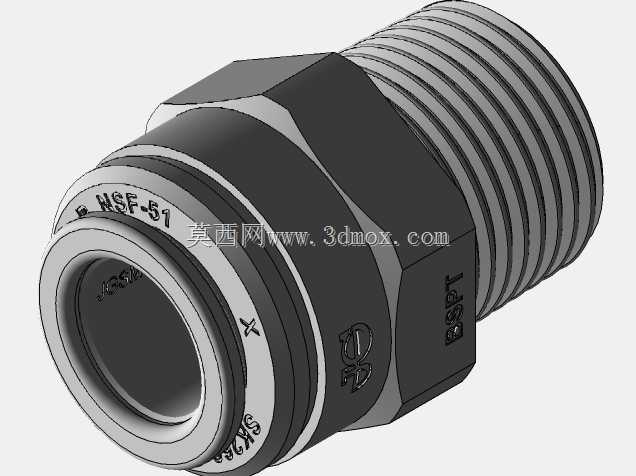

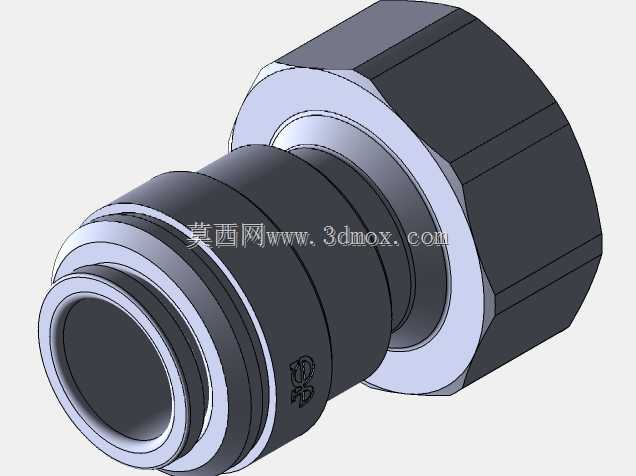

　　从结构设计逻辑来看，接头本体中段加工出六方夹持面，方便使用开口扳手或者活动扳手施加拧紧力矩，避免安装时打滑啃伤本体；外螺纹段加工多道标准管螺纹，牙型规整，拧紧后螺纹副配合紧密，常规工况下无需额外密封辅件即可满足低压气路的密封要求，若用于有水雾或者轻微负压的工况，也可在螺纹根部缠绕少量聚四氟乙烯生料带进一步提升密封可靠性。快插承口内部依次设置导向倒角、不锈钢锁紧卡爪、丁腈橡胶密封圈以及管端定位台阶：管口的大倒角设计可以在插管时自动引导管材对准中心，避免管材斜插顶歪密封圈造成漏气；卡爪采用环形多齿结构，管材插入后齿尖嵌入软管表层，承压越高卡紧力越大，不会出现管路脱飞的情况；内部定位台阶可以限制管材插入深度，保证管端端面顶到位后不会过度伸入接头内部挤占通流面积，也不会因为插深不足导致密封失效。

　　建模过程中需要重点把控几处配合边界：六方对边尺寸需匹配常用扳手规格，相邻接头在密集安装的阀岛上要预留足够的扳手操作空间，避免两个接头间距过小导致扳手无法卡入；接头总长度、外螺纹段长度、快插端承口深度都要严格对照样本尺寸，在做设备面板穿孔安装时，面板厚度不能超过螺纹段可用长度，锁紧螺母拧紧后接头不能出现轴向窜动；快插端的外径要和管夹、管路排布的预留孔位匹配，穿墙板过孔时要保证接头外壁和过孔之间留有合理间隙，避免装配时硬敲损伤接头本体。内部流道在建模时做等通径设计，接口处没有突兀的缩径台阶，压缩空气通过时压力损失极小，不会在接头位置形成明显节流，影响末端气缸的输出力。

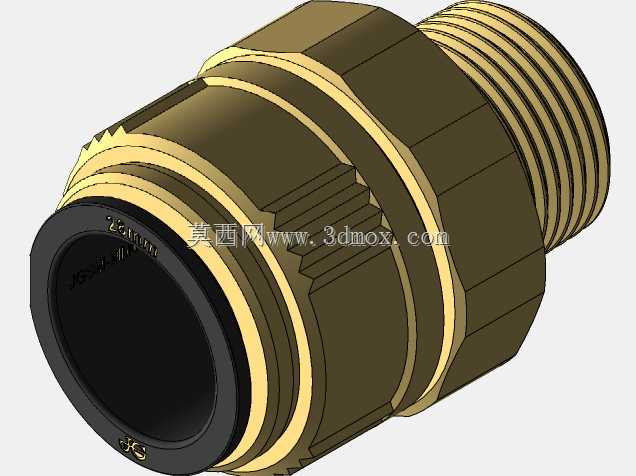

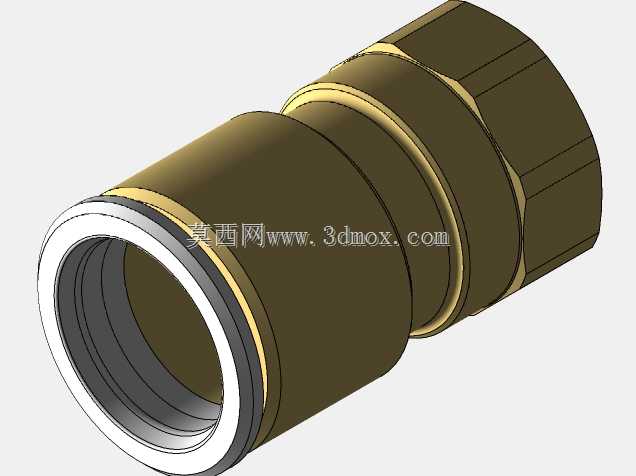

　　材质选型上本体一般采用注塑级POM或者镀镍黄铜，POM材质重量轻、成本低，适配普通工业气动场景；镀镍黄铜版本强度更高，抗腐蚀能力更好，可用于有轻微腐蚀性气体或者食品级周边工况。密封圈默认采用丁腈橡胶，适用常规常温压缩空气，若工况涉及低温或者特殊化学介质，可更换为氟橡胶材质。安装时外螺纹拧紧力矩要控制在材料允许范围内，塑料本体过度拧紧容易导致螺纹开裂，金属本体则要注意避免扭矩过大胀坏对接的内螺纹阀口；插管前需将气管端面切平，管口不能有斜口、毛刺，防止插入时划伤密封圈，长期使用后若出现插拔力下降或者漏气，可更换内部卡爪密封圈组件，无需整体更换接头，降低设备维护成本。这类接头在3D布局建模时可直接调用到气路装配体中，对接管路时自动匹配同轴约束，快速完成整段气路的排布校验，提前排查管路和周边结构件的干涉问题。
