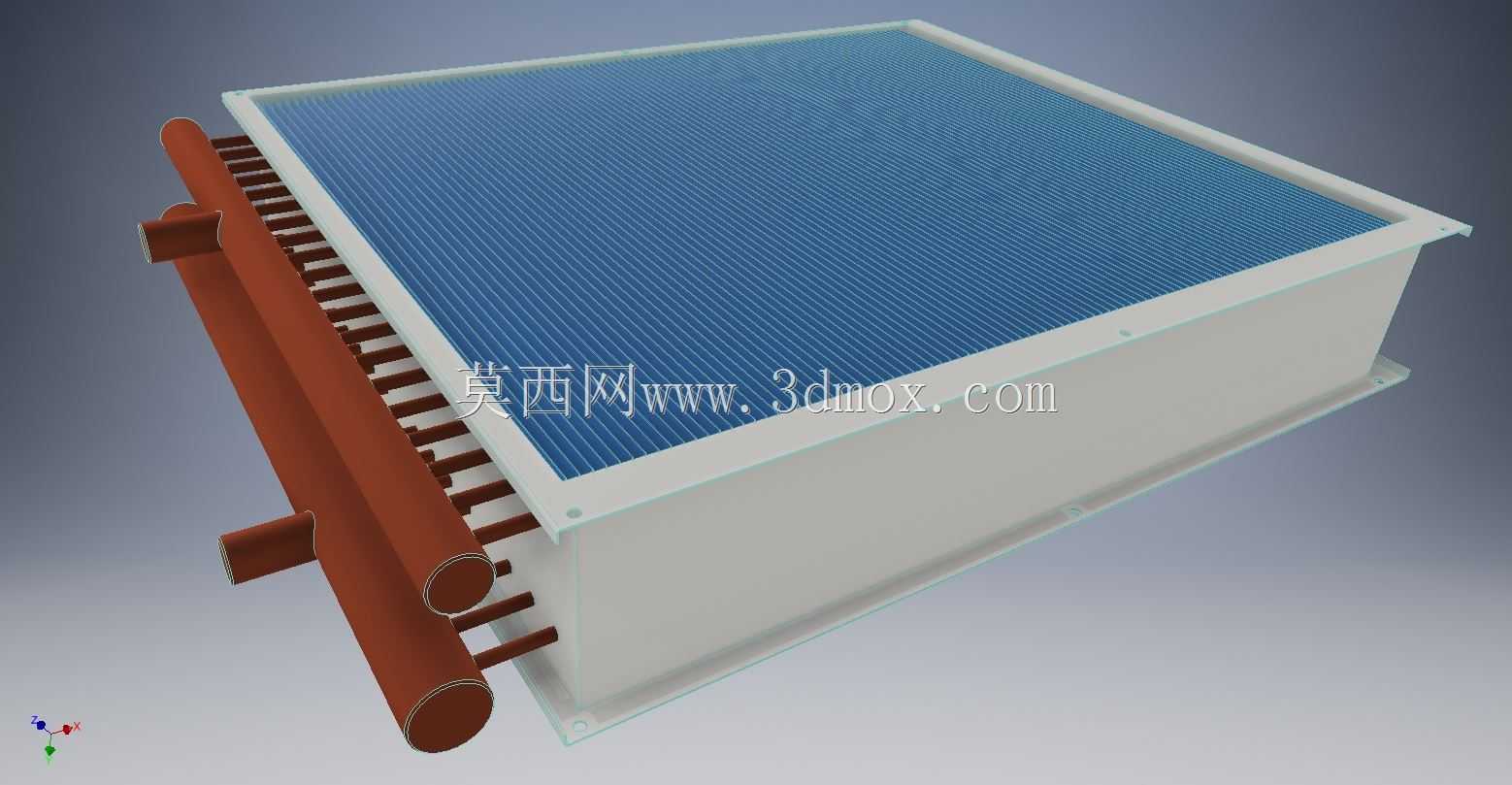

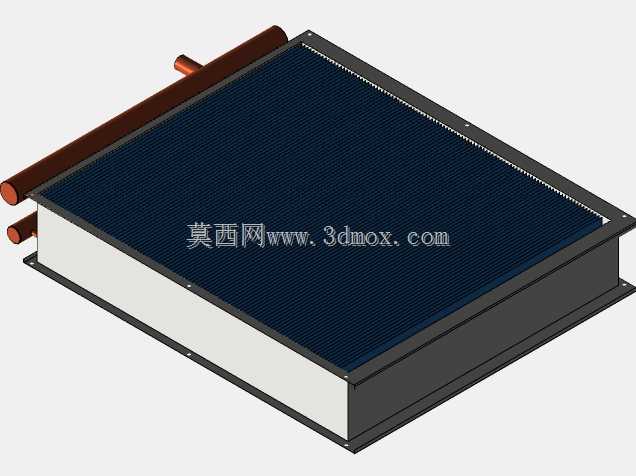

带翅片组件的工业换热盘管结构设计

在暖通空调、工业冷却、工艺温控等场景中，这类带翅片的换热盘管是完成气液两相热量交换的核心部件，日常选型和结构设计时，首先要匹配安装场景的风道截面尺寸，盘管的外框边界直接决定了设备风道的对接精度，翅片区域的有效换热面积占比需要控制在合理区间，避免边框占用过多通流面积影响换热效率。从结构设计逻辑来看，这类盘管采用多回程管路排布，两侧的集管负责分配和汇集换热介质，每根换热管穿接密集的平直翅片，通过翅片拓展空气侧的换热面积，弥补空气侧换热系数偏低的短板，设计时需要根据换热量需求计算管间距、翅片间距以及管路排布的行程数，管间距过大会降低单位体积的换热密度，过小则会增加空气流通阻力，提升配套风机的功耗。实际应用中，这类盘管常被安装在组合式空调机组、新风处理设备、工业循环冷却装置的风道段，空气横向冲刷翅片表面，管内流动的冷冻水、冷却水或者制冷工质通过管壁和翅片与空气完成热量传递，实现空气的降温、除湿或者加热功能。设计建模时需要重点关注安装边界的配合尺寸，外框上的固定孔位要和设备风道的法兰孔位一一对应，集管的进出水口位置要预留足够的管路安装操作空间，避免现场安装时出现管路干涉。翅片采用翻边冲孔结构，穿管后通过胀管工艺让管壁和翅片紧密贴合，消除接触热阻，建模时需要还原翅片翻边的结构细节，保证管路和翅片的装配关系符合实际工艺要求，集管和支管的连接位置要做圆滑过渡，降低管内介质的流动阻力，减少循环泵的扬程损耗。不同应用场景下的盘管尺寸差异较大，小风量场景下的盘管外框尺寸可适配小型新风设备，大风量工业场景下的盘管可通过多模块拼接满足大截面风道的安装需求，建模时采用全参数化的设计逻辑，可通过调整管排数、翅片密度、管路长度快速适配不同的换热工况，无需重复从零搭建模型，能大幅提升选型阶段的设计效率。结构设计时还要考虑凝水排放的相关结构，在用于降温除湿工况时，翅片表面凝结的冷凝水需要顺着翅片留到下方的接水盘，因此翅片的安装方向、管路的排布倾斜角度都要做对应设计，避免冷凝水在盘管内部积存滋生细菌或者被气流带离风道造成滴水问题。
