厨房台面抽拉式冷热水龙头结构

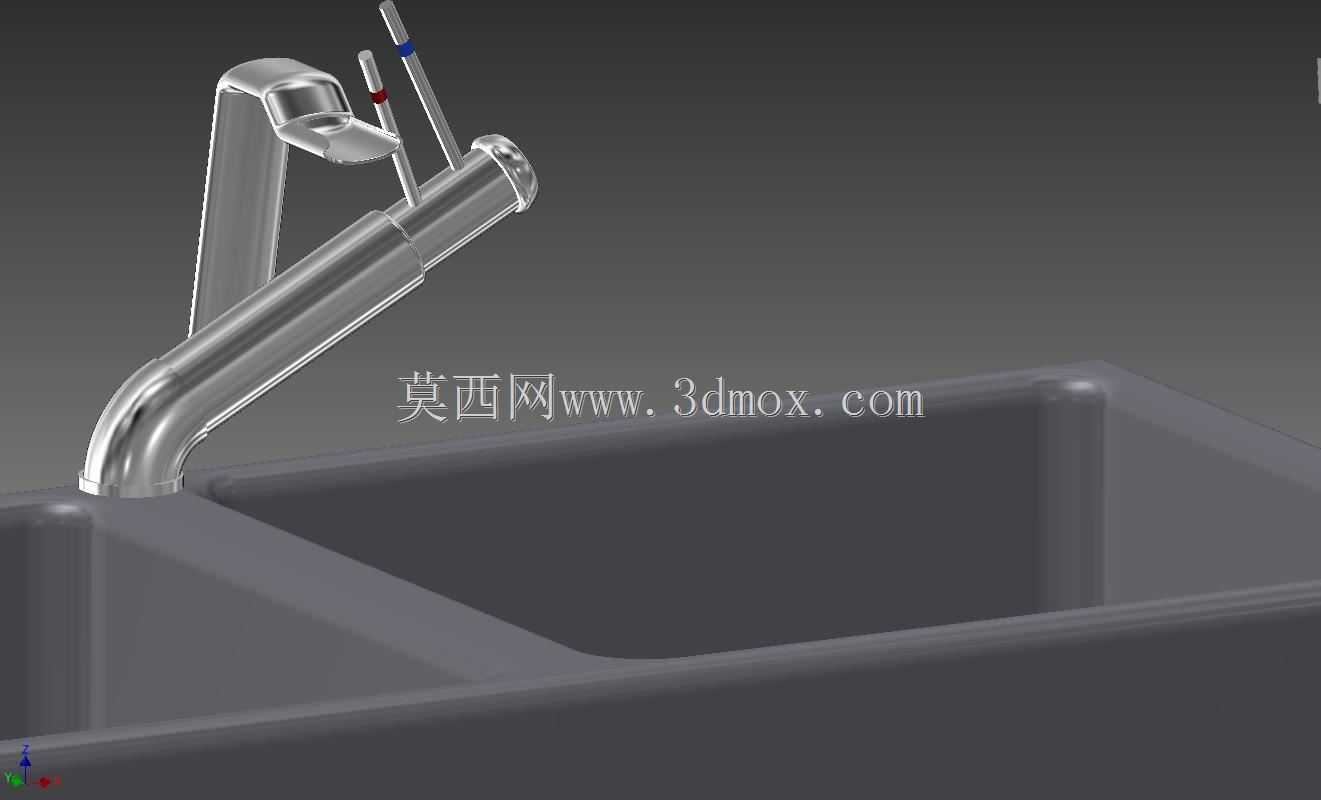

　　该模型呈现的是一套安装于厨房水槽台面上的抽拉式冷热水龙头，主体由立式弯管出水臂、台座固定段、混水控制手柄、抽拉喷头及配套限位管路组成，整体围绕嵌入式水槽的使用边界进行结构布置。在实际厨卫场景中，这类龙头主要承担台盆取水、餐具冲洗、槽内清洁等功能，出水端可从固定弯管位置抽出，扩大冲洗覆盖范围，避免普通固定龙头只能在单一落点出水的局限。

　　从结构思路上看，模型将进水、混水、导向、出水几个功能集中在紧凑的台座区域。底部固定段需要穿过水槽或石材台面的安装孔，下方预留进水软管连接空间，周边应保留扳手操作和检修余量；立柱向上过渡为倾斜弯管，弯管内部同时承担抽拉软管的导向作用，使喷头在回位时能够沿管道路径顺畅收纳。喷头端部设置控制部件，可在水流状态切换与喷射方式调整之间操作，手柄则布置在靠近台座的位置，便于使用者在盆边调节流量和冷热水比例。

　　外形上，龙头采用细长金属管体与圆润过渡接头组合，管臂向水槽中心延伸，保证出水点落在盆体有效区域内，而不是落在台面边缘。安装边界需要重点关注台面开孔直径、台座厚度、底部锁紧螺母高度以及冷热水进水管的弯曲半径。若水槽下方空间狭窄，软管不能形成急弯，否则会影响抽拉回位和供水通径。喷头抽出后，其活动范围受软管长度和配重或回位机构约束，设计时应让最大拉伸位置能够覆盖水槽四角，同时避免软管与盆下排水管、净化器管路发生干涉。

　　建模时，弯管段的圆弧半径、接头同轴度、喷头与管口的配合间隙都需要明确表达。手柄旋转轴线与阀芯安装孔应保持一致，密封面和台阶孔不能只做外观处理；台座与台面接触处需体现压紧垫圈或装饰盖的位置，以反映真实安装关系。对于结构设计人员而言，该模型可用于厨卫五金方案校核、水槽配套干涉检查以及龙头装配关系展示，也可作为抽拉式管路导向设计的参考样例。
