工业PMA逆变转换控制器结构设计

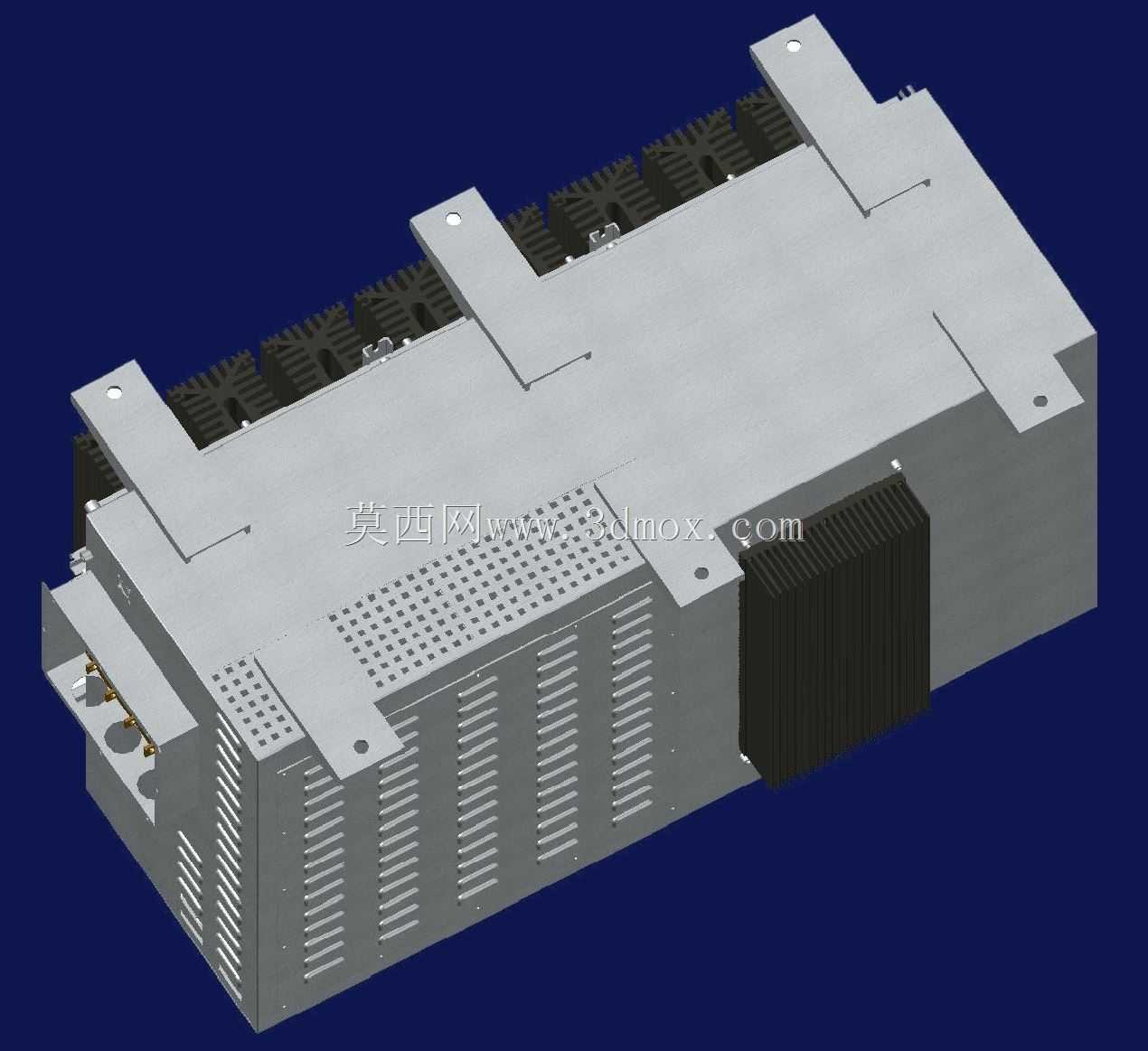

　　该套三维结构围绕工业现场电能变换与功率控制单元展开，整机由上部金属安装盖板、中部密集散热齿体、侧端电气接口腔体三部分组合而成，适配产线动力配电、储能逆变、工业通讯基站供电等场景，承担直流交流转换、功率回路调控与运行状态承载的作用。

　　从实际安装边界来看，整机采用长条形卧式布局，上部盖板伸出四组带孔固定耳，耳片开孔位置与机柜内部横梁预装孔位对应，安装时可直接通过螺栓将整机悬挂固定在机柜立柱或设备安装背板上，无需额外定制转接支架；固定耳与盖板主体采用折弯一体结构，耳片处预留沉台，螺栓锁紧后头部不高出盖板表面，避免与上层布线槽产生干涉。整机长度方向预留足够散热风道空间，宽度方向贴合机柜内标准安装间距，高度方向控制在低层配电仓允许的尺寸范围内，侧端接口腔体朝外布置，操作人员在柜前即可完成线缆插拔与端子接线，无需挪动整机。

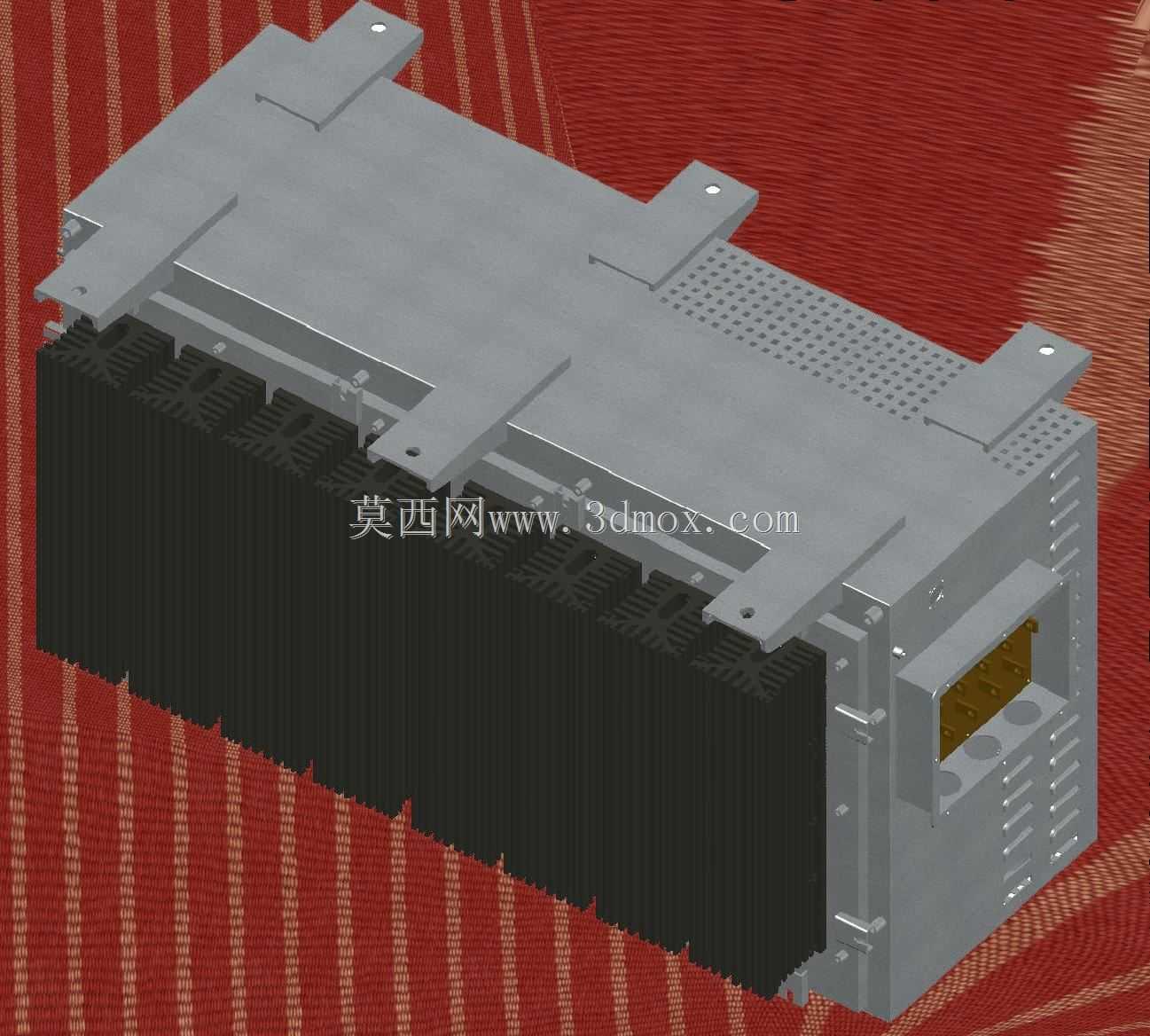

　　结构设计上，中部黑色散热段采用平行密齿散热结构，齿片沿整机长度方向贯通，当机柜内部横向冷却风流过时，可直接带走功率模块工作产生的热量，齿间间距经过匹配，既保证足够散热面积，又避免积尘堵塞风路；散热齿基底与上部金属盖板完全贴合，接触面保证平面度，降低功率器件到外壳的热阻。上部盖板采用薄钢板折弯成型，板面局部加工阵列通风孔，对应内部发热区域形成辅助散热通道，盖板同时作为内部PCB板、功率元件的承载基体，预设的螺柱位置可直接固定电路板，省去额外支撑零件。

　　侧端腔体为钣金拼焊结构，腔体端面预留多组圆形接线孔与矩形连接器开口，孔位间距符合常规工业线缆弯曲半径要求，强电接线区与信号接口区在腔体内部做分隔，减少动力回路对通讯信号的干扰；腔体边缘设计折弯翻边，既提升壳体刚性，也为后续安装防护盖板提供贴合面。整机各零部件之间的装配间隙、螺接位置均在三维中完成干涉校验，散热齿与外壳、接口腔体与主基体的配合公差满足批量装配要求，外壳所有锐边位置做折弯圆角处理，避免装配接线时划伤线缆与操作人员。
