发动机进气控制空气阀机械结构

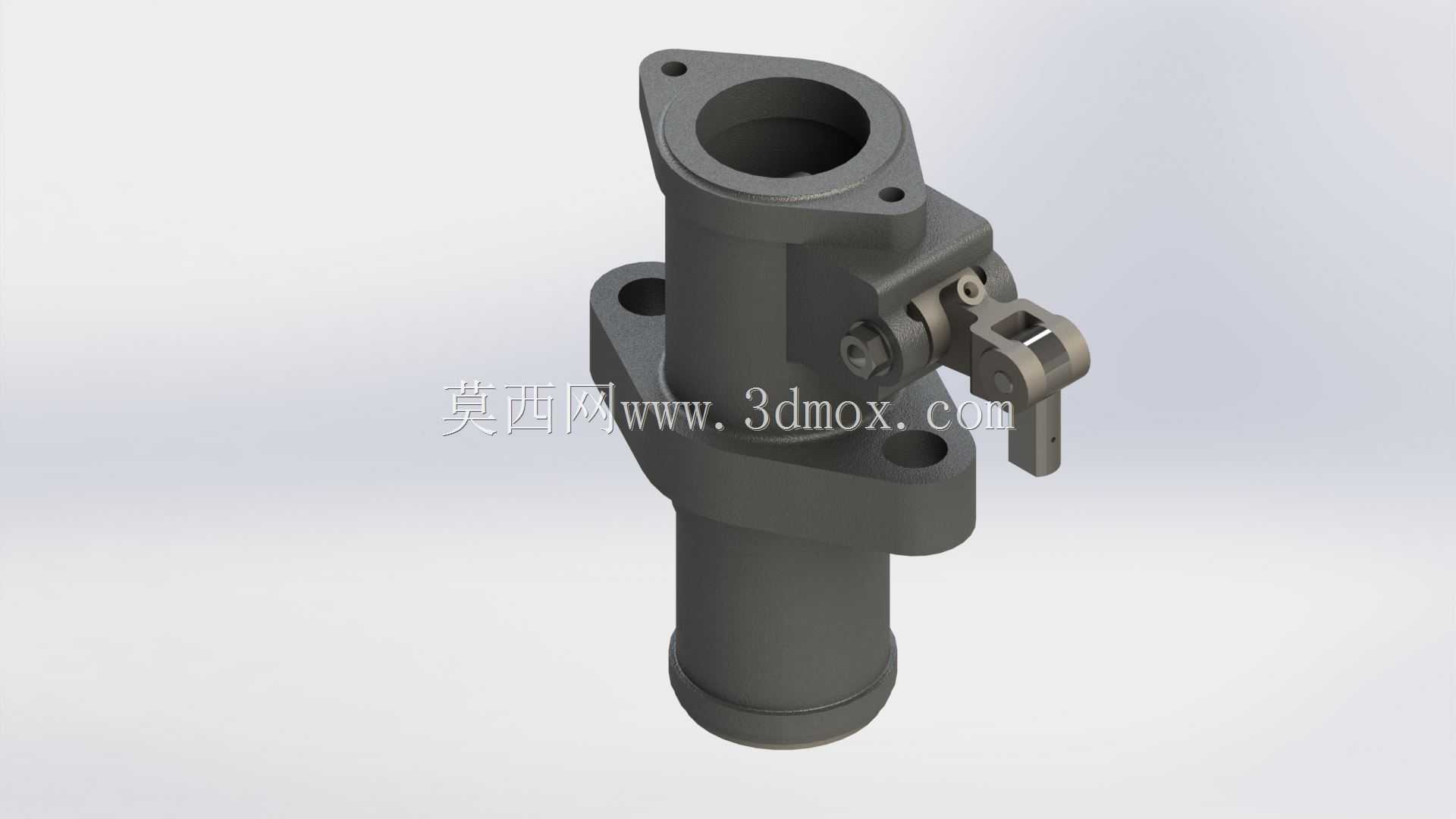

　　该空气阀主要面向发动机进气管路及小型动力系统的气流控制场景，可布置在进气歧管、空气滤清器后端或混合气管路中，用于切断、调节进入气缸或燃烧室的空气流量。阀体采用立式管状主体结构，下端为直通插管接口，可直接插入橡胶进气软管并通过卡箍固定；上端为带安装孔的法兰端面，能够对接稳压腔、节气门座或其他管路法兰，周边预留的螺栓孔保证连接后密封面受力均匀。

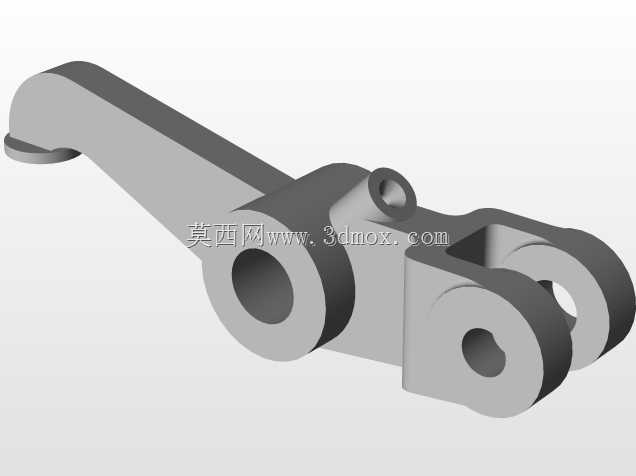

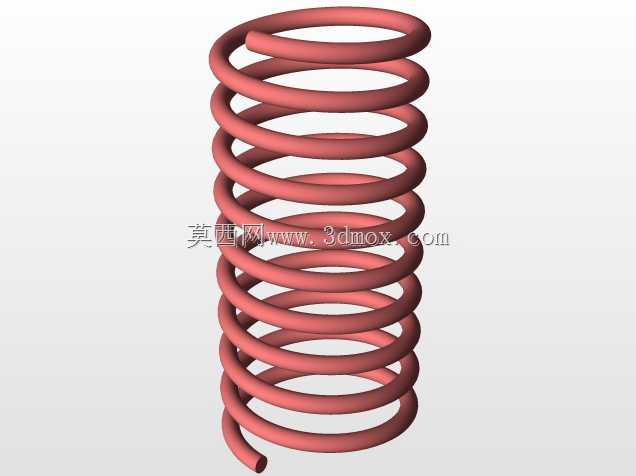

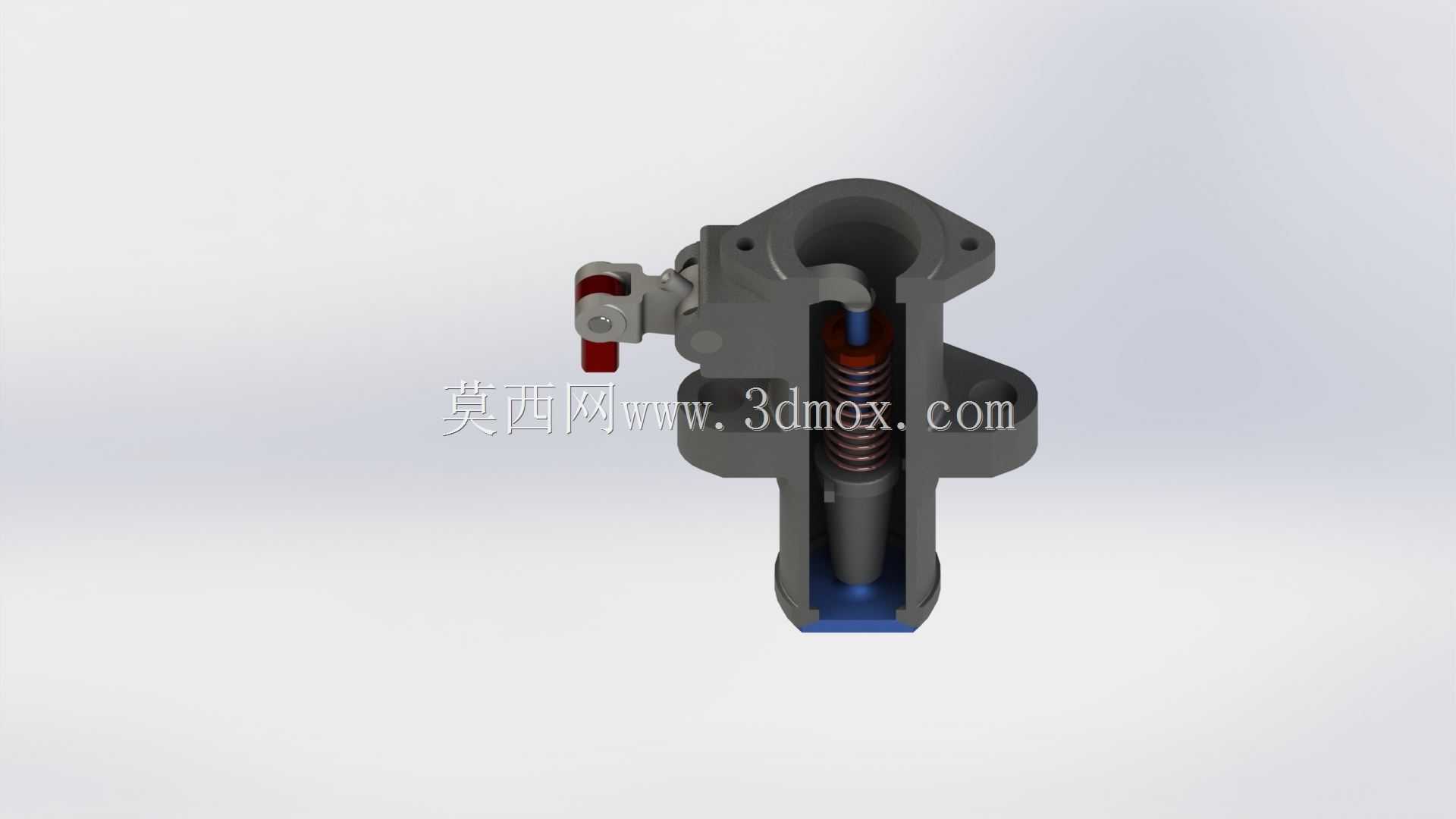

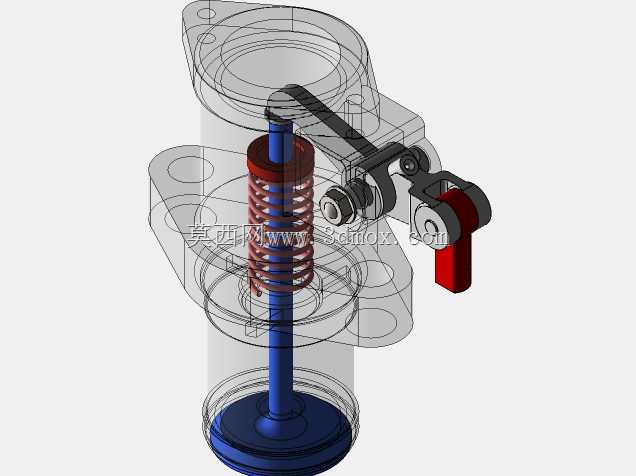

　　从功能结构看，中部阀腔内部承担气流通道与启闭件支撑作用，侧面集成摇臂、销轴、复位弹簧和联动拨叉。外部摆臂转动时，扭矩通过销轴传递到内部阀片，使通道开度发生变化；弹簧用于提供回位力矩，在控制拉力解除后使阀门回到设定位置。拨叉与连杆式接头的设置，使该件既可以适配拉线操纵，也可以与小型执行器、真空膜盒或杠杆机构连接，适合在空间紧凑、控制行程有限的动力单元中使用。

　　建模时需要重点保证流道中心线、法兰孔位和摇臂旋转轴之间的位置关系。下端插管外径与软管内径形成配合，端部倒角有利于装配导入；上端法兰面应保持平面度，避免密封垫受压不均。侧面安装耳板扩展了固定方式，可将阀体锁附在支架或机体上，降低管路振动引起的摆动。摇臂运动包络需要在三维环境中单独检查，尤其要确认最大开启和关闭位置时，摆臂、拨叉、卡簧与邻近管路、缸体表面之间留有足够间隙，防止实际装车后发生干涉。

　　结构设计上，阀体壁厚围绕流道压力、成型工艺和安装刚度综合取舍。直管段承担软管抱紧力，法兰区域承受螺栓预紧力，侧部轴孔则承受反复转动载荷，因此销轴孔同轴度、阀片与内腔间隙、弹簧安装槽位置都会直接影响启闭灵活性。若用于金属加工件，可在轴孔处考虑衬套或耐磨面；若用于塑料或压铸成型，则应关注拔模斜度、加强筋过渡和壁厚均匀性。

　　安装边界方面，模型的轴向高度决定了管路竖直方向占用空间，侧面摇臂在全开位置会向外伸出，选型时需预留操纵件连接和维修调整空间。上下接口的相对位置使管路走向简洁，法兰固定与软管插接相结合，既保证拆装便利，也能适应发动机工作时的轻微位移。整体结构没有复杂的外部驱动单元，适合作为教学拆解、机构运动验证以及进气控制系统方案设计的基础件。
