船用动力系统分体式连杆结构设计

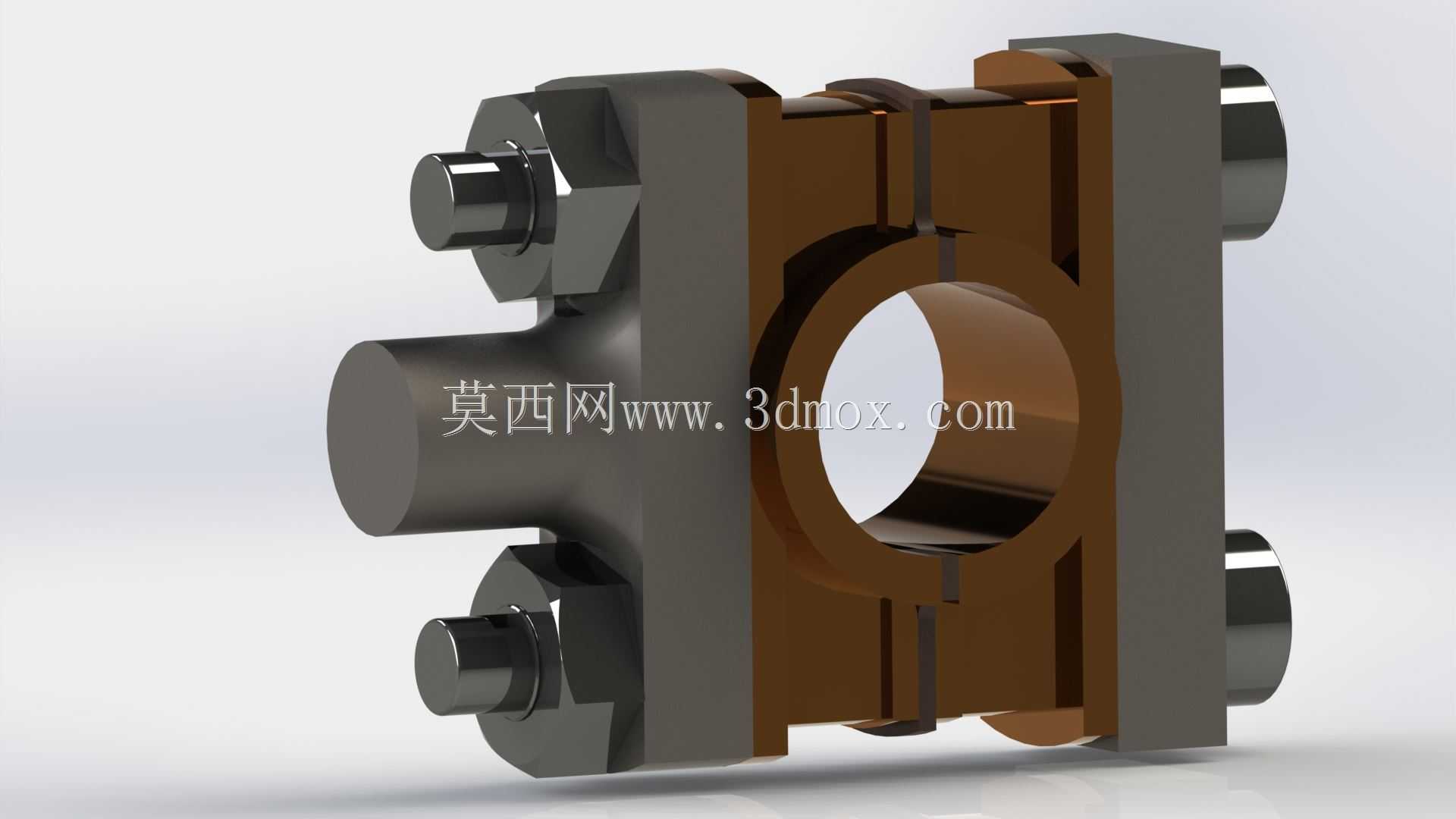

在船舶动力推进系统中，连杆是连接活塞与曲轴的核心传动部件，承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用，其结构可靠性直接决定了整台船用发动机的运行寿命与动力输出稳定性。不同于车用发动机连杆，船用大马力发动机的连杆需要承受更高的爆发压力与交变载荷，因此多采用分体式连杆盖结构，通过高强度螺栓实现杆身与连杆盖的刚性连接，保证大轴径曲轴的装配便利性与连接刚性。

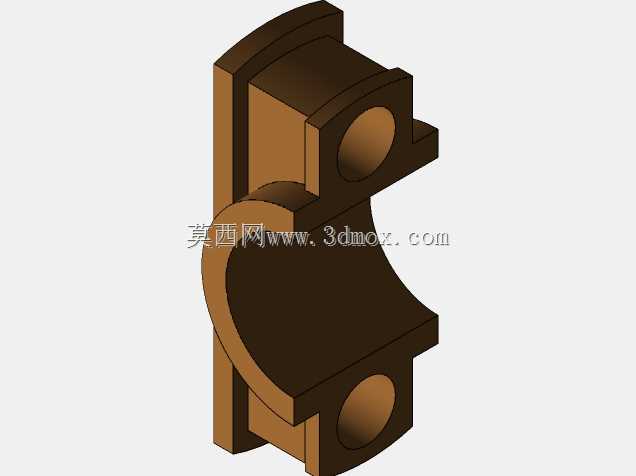

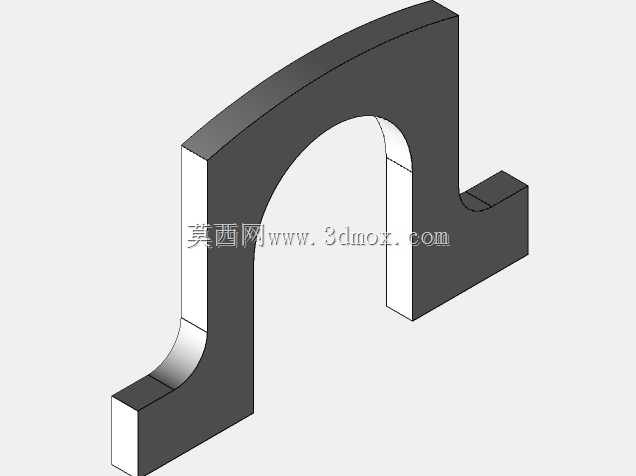

从结构设计角度看，这款连杆的杆身采用了工字形截面优化设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少高速往复运动产生的惯性力；连杆大头采用斜切口配合定位结构，避免大直径曲轴装配时连杆盖与杆身出现错位，螺栓孔位置做了局部加厚处理，分散螺栓预紧力带来的局部应力，防止长期交变载荷下出现应力开裂。连杆小头预留了衬套安装位，可通过压入铜基衬套降低活塞销的磨损，油道孔的位置设计兼顾了润滑效率与结构强度，工作时曲轴飞溅的润滑油可通过油道进入小头衬套间隙，形成稳定油膜降低摩擦损耗。

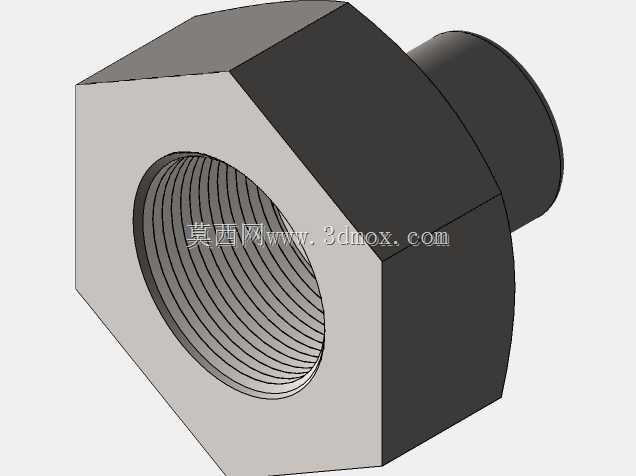

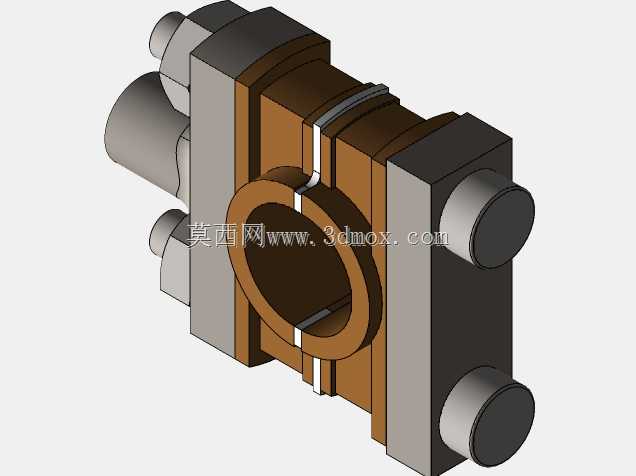

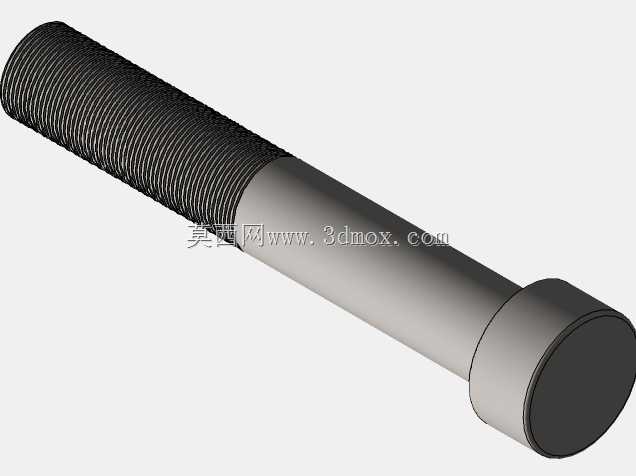

建模过程中首先绘制连杆的对称中心基准面，先勾勒杆身、大小头的外轮廓草图，通过拉伸特征生成主体毛坯结构，再对大头拆分面做分割处理生成连杆盖单独实体；螺栓连接部位先绘制螺栓过孔与定位沉台，通过阵列特征完成两侧螺栓孔的对称布置，避免手动绘制出现位置度偏差。建模时需要严格控制大小头孔的同轴度公差、连杆大小头中心距尺寸，这些参数直接影响后续发动机的装配精度与运行平稳性；所有过渡圆角都需要按照应力计算结果设置对应半径，避免直角结构带来的应力集中问题。完成主体结构后对螺栓、螺母等标准件做装配配合校验，确认螺栓拧紧后连杆盖与杆身的结合面完全贴合，无错位、无间隙，保证整体连接刚性满足大马力工况的使用要求。

实际安装时需要严格按照对角分次拧紧的工艺要求紧固连杆螺栓，控制预紧力在设计区间内，既要避免预紧力不足导致连杆盖松动，也要防止预紧力过大造成螺栓屈服断裂；连杆轴瓦安装时需要确认油孔位置与杆身油道对齐，保证润滑油路通畅，日常运维中可通过观察连杆结合面是否有渗油、螺栓是否有松动痕迹，提前排查结构失效风险。
