直通式工业管路截止阀结构设计

　　这款截止阀的三维结构围绕工业管路中流体通断与流量调节需求搭建，在化工流体输送、给排水管网、蒸汽动力回路、液压站配套管线等场景中都有广泛适配空间。这类阀件的核心作用是通过阀瓣沿阀座轴线方向的升降动作，改变流道通流面积，既可以实现管路的完全截断，也能在部分开度下对介质流速、管路压力进行可控调节，相比闸板类截断元件，它的密封面在启闭过程中受介质冲刷磨损更小，节流调节工况下的运行稳定性更突出。

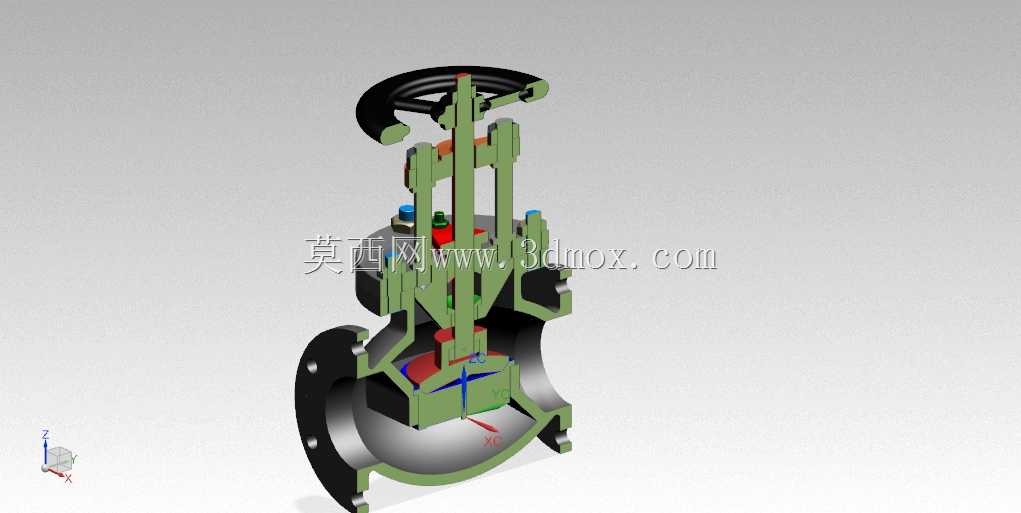

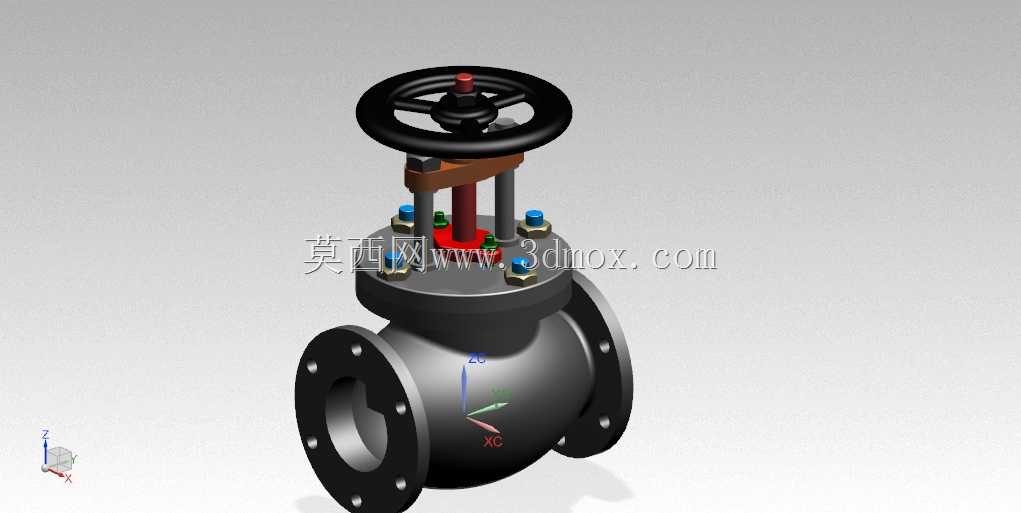

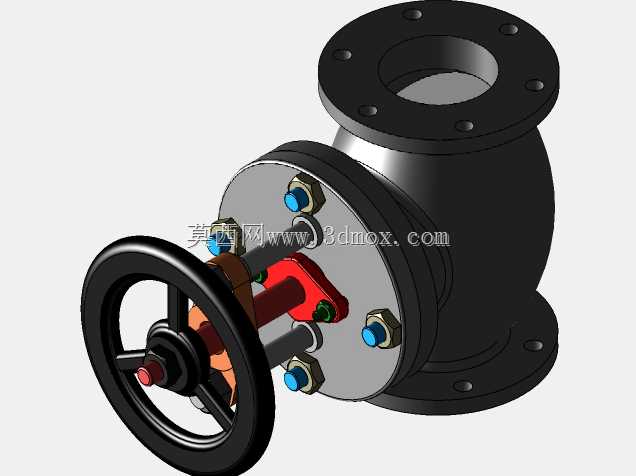

　　从结构设计逻辑来看，整套模型完整还原了阀体、阀盖、阀杆、启闭阀瓣、密封填料、压紧压盖、操作端连接位的全部装配关系：阀体采用直通式流道布局，介质从一端法兰接口进入，流经阀座密封面区域后从另一端接口流出，流道转向平缓，能够在满足截断密封要求的前提下尽可能降低介质流经阀腔的局部阻力损失。阀瓣与阀座的配合面采用锥面贴合密封形式，关闭状态下依靠操作端施加的轴向压紧力让两密封面紧密贴合，阻断介质通路，密封副的加工公差在建模时预留了合理的研磨余量，实际生产中可通过配研保证密封面的接触精度，杜绝内漏风险。

　　阀杆部分采用梯形传动螺纹结构，将手轮或执行机构的旋转动作转化为阀瓣的直线升降，螺纹段的导程、牙型强度都按照常规公称压力工况下的轴向载荷校核，保证启闭操作时传动顺畅，不会出现卡滞或螺纹变形。阀盖与阀体的结合面设置了静密封垫片安装槽，装配时通过周边紧固件均匀压紧垫片，实现阀腔中腔的静密封；阀杆穿出阀盖的位置设置填料函腔，内部填充柔性密封填料，外侧由填料压盖通过螺栓压紧，既可以阻止阀腔内带压介质沿阀杆间隙向外泄漏，也能在长期运行出现微量渗漏时，通过进一步压紧压盖补偿填料的磨损量，无需整体拆解阀件即可完成维护。

　　外形与安装边界方面，阀体两端的连接接口采用标准管路法兰对接形式，法兰的螺栓孔分布圆直径、孔径、密封面凸台高度都匹配对应公称通径、公称压力的管路法兰规范，现场安装时可以直接和同规格管线法兰对位穿接，不需要额外加工转接件。阀体整体的轴向长度、法兰外缘到阀杆顶端的总高度、手轮操作所需的径向回转空间都在建模时做了装配干涉校验：管线布置时只需预留阀侧操作空间，保证手轮全周回转无遮挡，阀杆向上的行程空间满足全开状态下阀瓣完全抬离阀座通流面，不会出现阀瓣碰撞阀盖内腔的情况。模型中各零件的壁厚、加强筋布局都参照承压壳体的设计规范，在阀腔承受额定工作压力时，壳体应力分布均匀，法兰连接位、流道转角处的应力集中区域都做了圆角过渡处理，兼顾承压强度与铸件成型工艺性，不管是用于新管路系统的阀件选型参考，还是作为非标管路集成设计的配套元件，都能直接提取结构尺寸完成装配校核。
