双缸内燃机曲轴传动结构造型

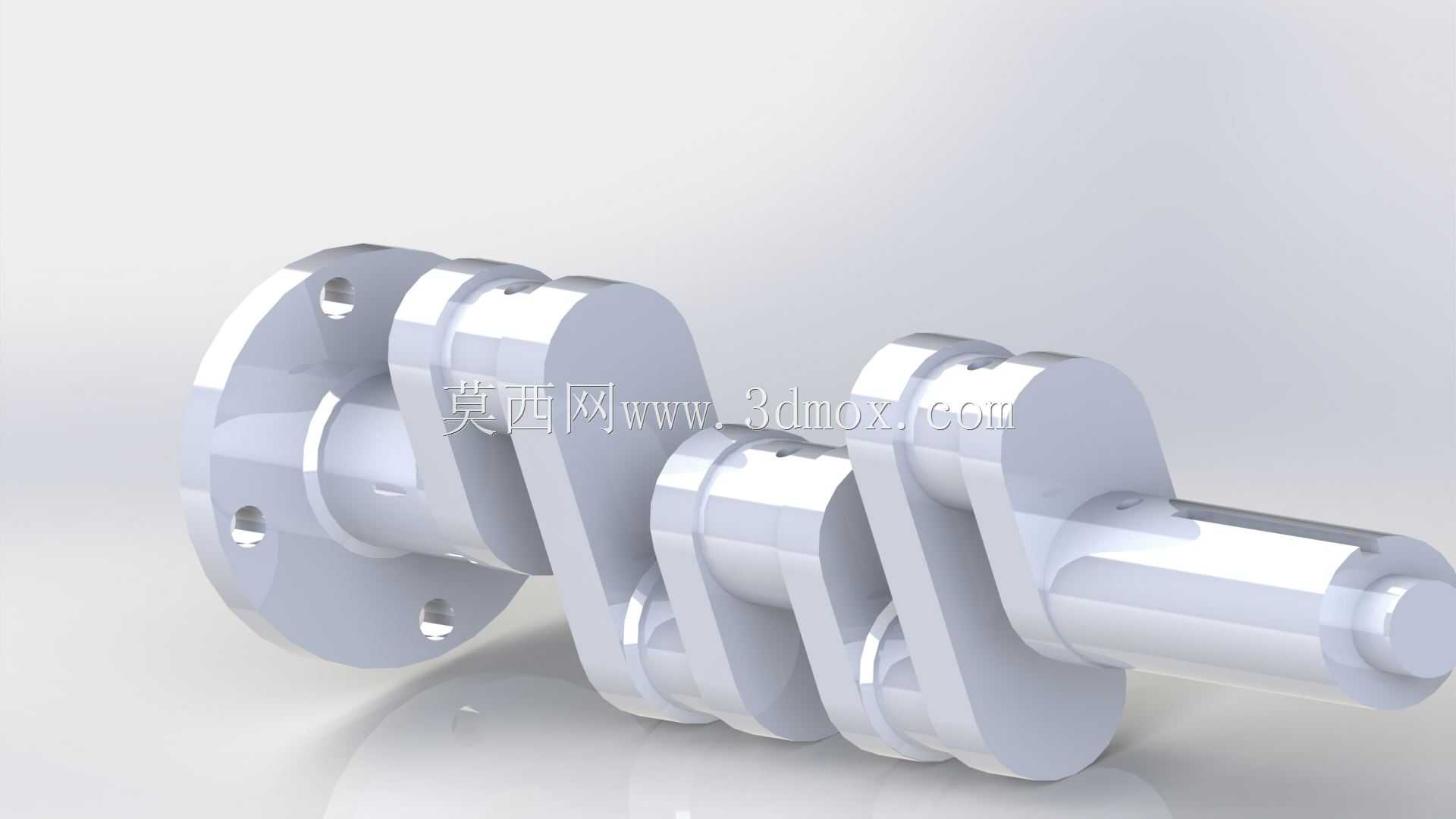

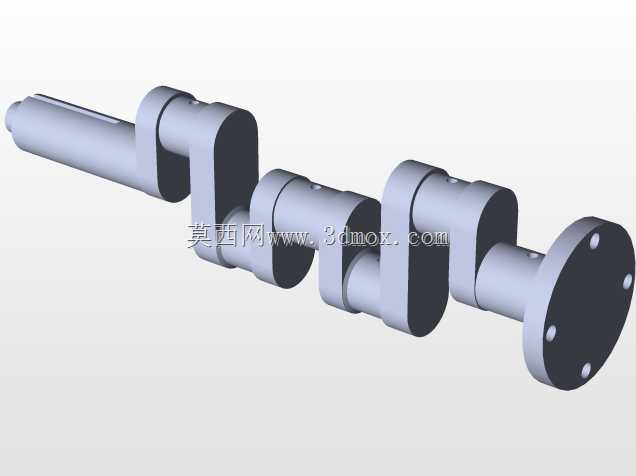

　　这套曲轴结构主要面向小排量双缸内燃机的动力输出端设计，常见于小型乘用车增程器、微型发电机组、轻型工程机械动力单元以及小型船用挂机的核心传动部位，承担把活塞往复直线运动转化为旋转扭矩的关键职能。建模时先从整机布置边界倒推轴系参数：整机缸心距按照双缸并列布置预留，连杆轴颈错开180度相位，保证两个活塞的做功行程交替输出，转动过程中扭矩波动更小。输入端设置带均布螺栓孔的连接法兰，法兰端面加工定位止口，和飞轮或者动力输出联轴器配合时，止口承担径向定位，螺栓孔穿装高强度紧固件传递扭矩，法兰背面预留退刀槽，避免装配时端面干涉。主轴颈沿轴向分段布置，两端轴颈分别支撑在缸体主轴承座上，中间轴颈落在两道主轴承之间，每段轴颈的长度都匹配轴瓦宽度，

　　轴颈两端加工圆角过渡，降低交变应力集中风险。曲柄臂采用偏心扇形配重结构，配重块朝向连杆轴颈的对侧延伸，用来平衡连杆大头和曲柄销旋转产生的离心惯性力，抵消部分活塞往复运动的一阶惯性力，降低整机高速运转时的振动幅值。连杆轴颈表面预留润滑油道开孔，和主轴颈内部的斜向油道贯通，压力润滑的机油从缸体主轴承油道进入主轴颈，沿内部油道输送到连杆轴颈表面，为连杆大头轴瓦持续供给润滑介质。输出端轴颈设计成阶梯轴结构，依次布置油封配合位、正时齿轮安装位以及动力输出轴头，油封位的表面粗糙度要求更高，防止机油从曲轴前端渗漏。建模过程中所有配合轴颈都标注了尺寸公差和形位公差，主轴颈和连杆轴颈的同轴度、曲柄销的相位角偏差都控制在装配允许范围内，轴向总长度、法兰安装孔分布圆直径都和对应缸体的安装空间匹配，周边预留了连杆运动、平衡块回转的安全间隙，避免运转时和缸体、油底壳发生运动干涉。
