便携式工业蓄电池智能充电装置

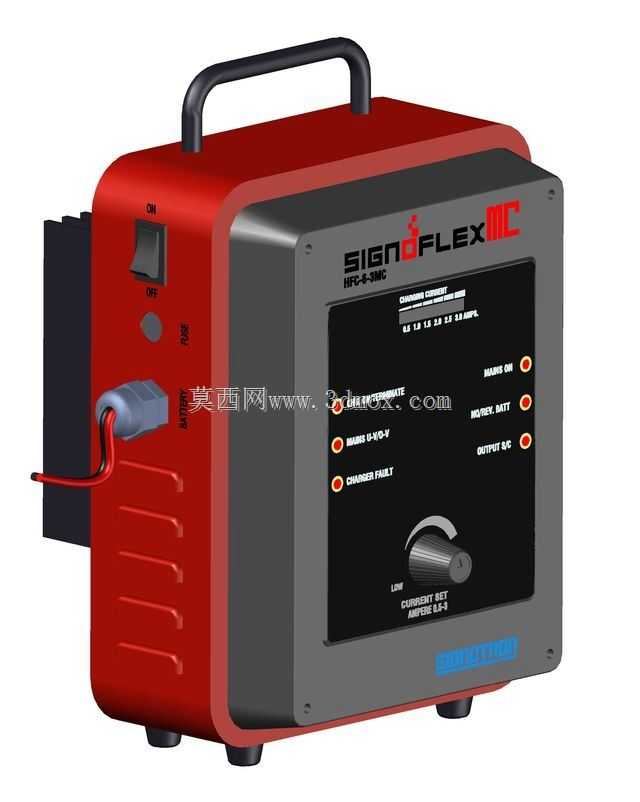

　　这款便携式蓄电池充电装置主要面向车间、维修站点、仓储物流以及车载备电场景，用于对铅酸类工业蓄电池进行常规补电与维护性充电。整机采用箱式一体化结构，外壳以红色钣金折弯件为主，正面配置深灰色操作面板，顶部加装U型提手，底部设置四个减震支脚，既满足单人短距离搬运，也能在工作台面或设备旁稳定放置。

　　从结构布局看，机身左侧集中布置电源输入开关、状态指示与输出线缆接口，红色输出线缆从侧面出线，配合夹线接头可直接连接蓄电池极柱，避免线缆在正面操作区缠绕。正面面板上方为品牌标识区，中部黑色区域集成多枚状态指示灯，分别对应电源接通、充电中、电池故障、输出接通等工况，下方旋钮用于电流档位设定，旋钮旁标注低电流与高电流区间，操作人员可根据电池容量选择合适充电电流。面板开孔、指示灯位置与旋钮行程在三维建模中均按实际装配关系处理，按键与指示灯之间留有足够手指操作空间。

　　设计思路上，设备强调户外与工业环境下的耐用性：外壳棱边采用圆角过渡，减少磕碰掉漆风险；侧面压制多条加强筋，既提升薄板刚性，也增强散热面积；顶部提手与壳体连接点隐含加强衬板，能够承受整机重量反复提拉；底部支脚将壳体抬离支撑面，便于底部空气流通并防止台面积液侵蚀。前面板通过螺钉固定于箱体，内部可容纳变压器、整流模块、控制板与散热风道，维修时拆下面板即可触及主要电气元件。

　　外形边界方面，整机宽度、深度与高度按照台式便携设备比例构建，正面操作区保持竖直姿态，后侧与侧面预留散热和走线空间；安装时无需固定地脚，只需保证进出线侧无遮挡、面板旋钮与指示灯可视即可。建模过程中需重点关注提手弯管半径、壳体拼缝、面板螺钉位置、线缆接口护套以及支脚安装面的配合关系，这些细节直接影响工程出图、干涉检查和实物装配。该装置结构完整、功能分区清晰，可作为工业充电设备外观设计、钣金箱体建模与电气面板布局的参考对象。
