工业充电整流柜操作面板总成

　　这套柜体结构面向工业现场直流充电与整流供电场景，常见于蓄电池组充放电工位、叉车车队充电间、矿山牵引电源站以及备用电源维护车间。整机采用分体式双门布局，左侧柜门集中布置充电操作与状态指示元件，右侧柜门承载多路仪表、开关与调节模块，顶部为封闭顶盖并预留吊环，底部带支撑脚，整体按可整体吊装、落地就位的思路设计。

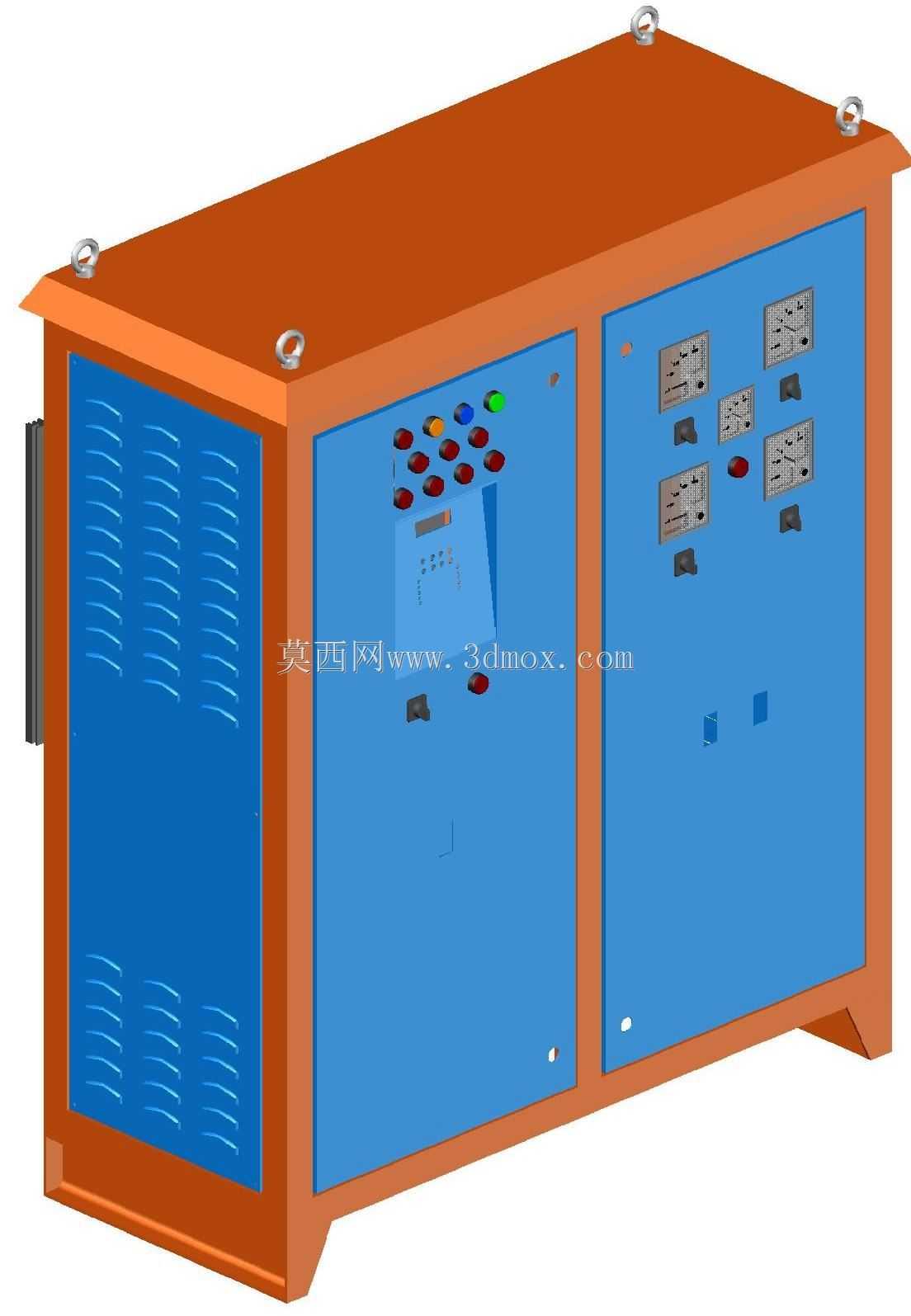

　　从功能分区看，左门上部排布多只按钮与指示灯，红、绿、黄、蓝等颜色分别对应停止、运行、故障、电源等信号，下方设数显窗口与急停、转换开关，便于操作人员在充电过程中直接启停、切换工况并读取关键参数。右门面板布置多块指针式或数显仪表，用于电压、电流等电量监测，配合旋钮、按钮和小方形观察孔，实现多路输出的独立控制与状态核对。门板左侧区域开设多组横向通风百叶，兼顾内部功率器件散热与防护，避免正面大面积开孔带来的异物进入风险。

　　结构设计上，柜体框架采用型钢与折弯板拼焊或螺栓组合的思路，外壳棱角处做包边加强，顶盖略微外伸形成防雨防尘檐口，适合车间环境下长期使用。顶部四角设置吊环螺钉，吊装时载荷直接传递到主框架，避免门板和顶板受力变形；底部支脚抬高柜体，既减少地面积水、潮气对柜内元件的影响，也为叉车搬运和底部走线留出空间。门板与框架之间预留铰链安装面和锁杆位置，密封压缩量需在建模时同步校核，保证关门后面板平齐、缝隙均匀。

　　建模过程中要重点控制门板开孔与元件库的匹配关系：按钮孔、仪表方孔、急停孔、通风孔阵列均需按实物安装尺寸定位，孔边到门板折弯边保留足够距离，防止压铆螺母或加强筋与开关本体干涉。面板元件按实际高度分层布置，频繁操作的按钮和急停落在人体站立操作的舒适区间，仪表略高以便观察，维护频率低的模块靠上或靠侧布置。柜内还需预留接触器、熔断器、整流模块、端子排和走线槽的安装板空间，门板内侧与元件背部之间保留接线弯折半径，避免关门时线束挤压。

　　外形边界方面，柜体呈长方体落地结构，宽度方向覆盖双门总宽，深度需容纳功率模块和后门维护空间，高度按操作面板可视范围确定。吊装运输时以顶部吊环为受力点，车间就位后通过底部支脚调平；若多柜并排布置，侧面应预留散热和检修距离，正面则保证柜门全开角度不影响通道。整体模型把外框架、门板、通风百叶、吊环、仪表、按钮、指示灯和支脚作为完整装配表达，可直接用于柜体结构校核、人机布局评审以及电气元件安装干涉检查。
