工业充电器柜体面板结构三维设计

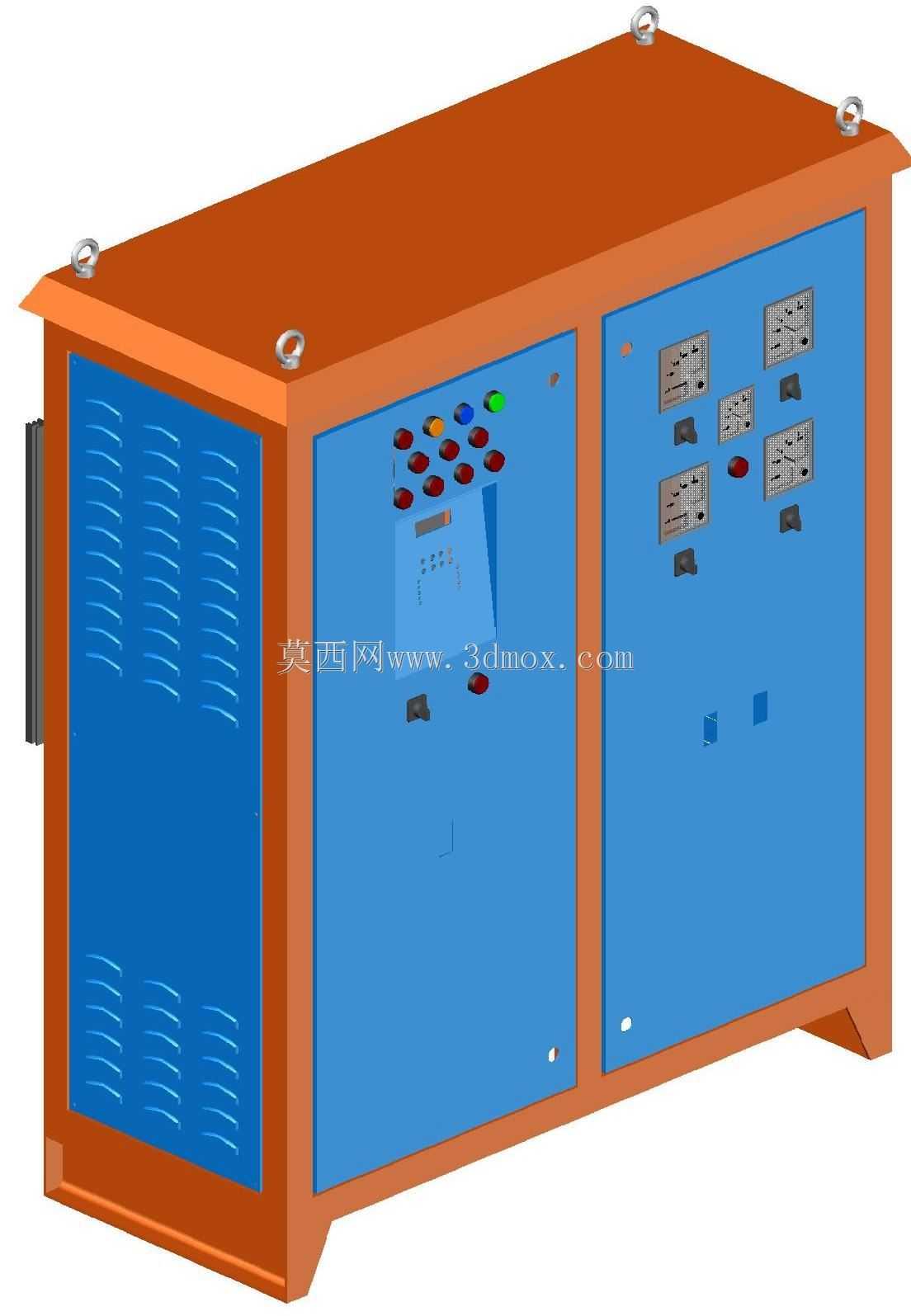

这款充电器柜体面板的设计，首先要匹配工业充电场景的实际使用需求，这类柜体多应用于工业车间蓄电池组集中充电、厂区电动作业车辆补电、储能配套充电工位等场景，面板作为操作人员与内部充电模块直接交互的载体，所有布局都围绕操作便捷性、防护可靠性、运维便利性三个核心维度展开。从结构布局来看，面板采用双开门分舱设计，左侧舱门对应充电主控模块区域，上部集中布置多组状态指示灯、功能操作按钮，预留了数显仪表的嵌入安装位，按钮排布遵循操作频次逻辑，常用的启停、复位按钮布置在操作人员站立时的手肘舒适操作高度，指示灯采用红黄绿三色区分故障、运行、待机状态，避免操作人员误判；右侧舱门对应参数监测与回路分断区域，布置多组电参数显示仪表、转换开关与急停按钮，急停按钮采用凸起式设计，搭配红色醒目护圈，确保紧急状态下可快速触达。面板下部预留了通风散热的百叶窗结构，百叶采用向下倾斜的冲压成型结构，既保证内部充电模块工作时的热量自然散出，又能避免车间环境内的飞溅水滴、浮尘直接落入柜体内部，防护等级可满足常规工业车间的使用要求。柜体顶部设置的吊环安装位，在面板建模时同步做了安装边界的避让，确保整柜吊装时吊环安装不会与面板上部结构产生干涉，面板与柜体框架的连接采用内嵌式折边结构，搭配密封胶条的安装槽位，关闭后可实现与柜体框架的紧密贴合，减少粉尘侵入。建模过程中对所有元器件的安装孔位都做了公差适配预留，按钮、仪表的安装孔按照标准开孔尺寸做了0.2mm的安装余量，避免现场装配时出现孔位错位无法安装的问题；面板的走线槽预留位布置在门板内侧，对应每个操作元件的位置都预留了走线出线孔，孔边做了翻边钝化处理，防止穿线时划伤线缆绝缘层。考虑到工业场景下的碰撞防护，面板边角处做了圆弧过渡处理，避免尖锐边角对过往操作人员造成磕碰伤害，门板的铰链安装位做了加强筋结构，保证门板长期开合不会出现变形下垂，门锁安装位对应柜体框架的锁扣位置做了精准定位，确保关门后锁止可靠。
