机加工V型定位夹紧工装夹具体

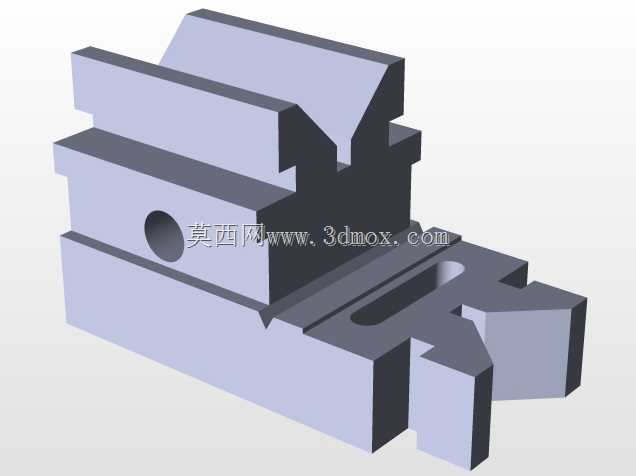

　　这套V形夹具体是面向中小批量轴类、套类零件铣削、钻削与检测工序设计的定位夹紧元件，整体采用方块式叠加布局，把V形承托面、侧向压紧位、底座安装槽和端部叉形卡位整合在同一铸件式本体上，减少了多件拼装带来的累积误差。从结构排布看，上部两道平行凸台之间开出90度V形槽，工件外圆落在槽口后由两条母线接触自动对中，对圆棒料、阶梯轴和带法兰回转件都能稳定约束径向自由度；V形槽旁预留的台阶面用于安装活动压块或偏心压板，压紧力方向指向槽底，避免装夹时工件被顶起。

　　本体中段侧面加工出横向通孔，可穿入拉杆、定位销或连接螺栓，与机床工作台上的固定支座串联；这一孔位同时兼顾减重与排屑，细长切屑不会在夹紧区堆积。底部延伸出的长圆形腰槽是安装边界的关键，槽向沿工件轴线布置，允许夹具体在T型槽工作台上沿纵向微调位置，补偿不同长度工件的支撑跨距；端部叉形开口与凸爪结构则用于嵌入配套挡块或分度装置，承担轴向止推，防止钻通孔时工件轴向窜动。

　　设计思路上，承托区壁厚明显大于安装翼板，V形槽根部做了清角让位，磨削时砂轮不会蹭伤定位面；各凸台棱边保留工艺倒角，铸件应力集中小，高频次装夹后开口量变化可控。外形长宽高比例约为3:2:1.6，底面为精加工基准面，平面度按IT7级控制，与工作台贴合后无需额外垫铜皮即可保证V形槽轴线与进给方向平行。

　　实际产线中，这类夹具体常成对使用：一件固定在工作台定端作轴向定位，另一件沿腰槽滑动适应工件长度，两件V形槽同轴度靠底面与侧基准面找正。对于钻径向孔工序，工件旋转自由度由V形面摩擦与压板共同限制；对于铣平面工序，切削力主要传给厚实的中部箱体，腰槽螺栓只承担夹紧反力，受力路径清晰。维修时V形面磨损可直接修磨槽口或更换镶块，底座腰槽磨损不影响定位精度，整体寿命与经济性都优于焊接拼装夹具，适合加工车间、工装室与检测平台作为通用定位单元调用。
