车间卧式轴系支撑轴承座结构

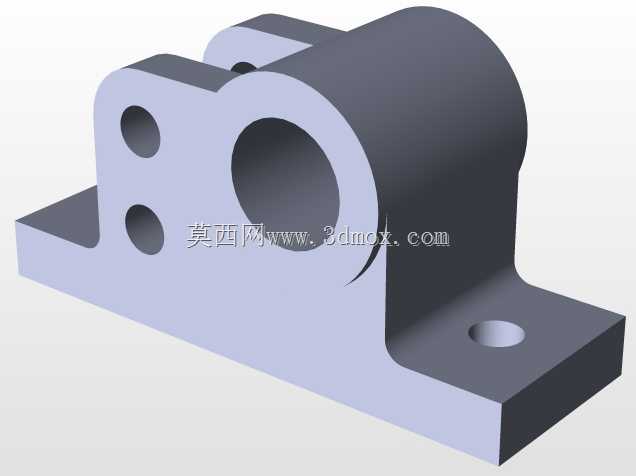

　　该支撑件面向机械车间内中小型传动轴、工装转轴与手动调节机构的安装需求，整体采用卧式一体铸造型式，底部为带安装孔的平直底板，上部集成大直径圆筒轴孔与侧向立板，能够在有限安装空间内同时承担径向承载、轴向限位和部件定位作用。底板两侧预留沉头通孔，可直接通过螺栓固定在机床工作台、工装基板或焊接机架平面上，安装时先以底板底面贴合基准面，再利用孔位微调轴向位置，锁紧后圆筒轴线即可保持稳定，减少后续轴系找正工作量。

　　大直径圆筒位于构件右侧，内孔用于穿入旋转轴或衬套，外壁保留足够壁厚，可承受皮带张紧、手柄扳动或轻载传动带来的径向力；圆筒与底板之间通过厚实过渡段连接，避免悬臂受力时在根部产生应力集中。左侧立板向上延伸并开设两个同轴小孔，可作为销轴孔、限位杆孔或辅助锁紧件安装位，和右侧主孔形成跨距支撑，使短轴组件在两处约束下运行更平稳。立板顶部的开槽结构为夹装或避让预留空间，当轴端需要安装拨叉、连杆或压紧块时，可在槽内完成装配，不必额外抬高整体高度。

　　从建模思路看，外形先由底板、筒体和立板三个主体块拼合，再统一处理圆角与拔模面，既符合铸件减少热节的工艺习惯，也便于后期加工时一次装夹铣削底面和端面。主孔、侧孔及底板安装孔均按贯通关系建立，孔口周边保留平整凸台，加工时可直接作为镗孔、铰孔的压紧参考。前端底板上的单独沉孔用于靠近受力侧补充固定，尤其在轴系承受反复侧向载荷时，能够抑制支座绕远端螺栓微动。

　　实际布置中需关注底板外轮廓与周边防护罩、送料轨道、手轮操作空间的干涉边界；筒体中心高决定轴系与驱动件的对齐高度，选型时应结合轴径、衬套长度和螺栓规格核对。立板小孔与主孔的相对位置可用于安装防转销、行程挡块或注油附件，使该件不仅是单纯轴承支撑，也可扩展为小型工装的承载基体。整体结构紧凑、承载路径清晰，适合教学实训、夹具改造和通用设备维修中的轴支承部位复用。
