钢管焊接式卡丁车承载车架结构设计

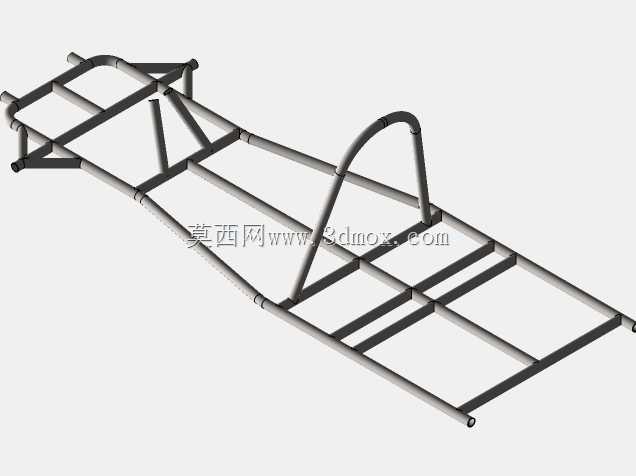

　　这套车架采用圆管弯折后拼焊的骨架式布局，是小型休闲卡丁车最核心的承载基体，所有行走、动力、操控部件都直接或通过转接支架固定在这套管架上，整体没有采用冲压钣金箱体结构，完全靠管材的空间桁架形态来分散行驶中的冲击载荷。

　　从实际使用场景来看，这类管架车架多用于场地休闲卡丁车、越野娱乐卡丁车以及学生方程式类小型赛车的底盘开发，场地内频繁的急加速、急转弯、路肩冲击甚至轻度飞跌落震，都需要骨架把载荷快速传递到整根纵梁与斜撑上，避免局部应力集中出现焊缝开裂。设计时优先把两根主纵梁沿整车前后方向贯通布置，前段收窄的区域预留转向机、前悬摇臂以及前轮轮边的安装空间，中段加宽的平直段是驾乘人员的乘坐区域，座椅底部的多根横向横管直接承担人体与座椅的载荷，后段延伸的框架则用来固定发动机、链轮传动组、后轴轴承座以及后轮悬挂点位。

　　车架中部靠前位置设置了拱形防滚支撑环，这根弯管并非单纯的造型件，它和两侧纵梁、斜向支撑管焊接为一体，在车辆发生侧翻时可以率先承接冲击，避免驾乘人员上半身直接接触地面，同时也为安全带的上固定点提供了刚性安装基础。管架的所有交汇节点都采用相贯线切口后贴合焊接，建模阶段就把每根管材的弯折半径、对接角度、管口配合间隙逐一匹配，避免现场施焊时出现错边、虚焊的问题。

　　安装边界方面，车架整体宽度控制在常规卡丁车轮距允许的范围内，两侧外伸的管端预留了悬挂摇臂、转向节拉杆的铰接点位，前端横管区域可以固定前保险杠与转向立柱，后端框架的孔位直接适配后轴、动力单元的安装跨度；座椅安装区的横管间距预留了通用卡丁车座椅的固定孔调节余量，油门刹车踏板支架可以在前部收窄段根据驾乘人员身高调整安装位置。管材选型上兼顾轻量化与刚性，薄壁圆管的抗弯截面特性优于同重量的角钢，空间斜撑的布置把整个车架分割为多个三角形稳定结构，即使在单侧车轮受到侧向冲击时，载荷也能通过斜撑分流到另一侧纵梁，不会出现框架平行四边形变形。建模过程中所有管段的中心线都先搭建空间线框，再沿路径生成实体管材，后续修改轴距、轮距或者调整防滚环高度时，只需要调整线框点位就能快速更新整个骨架，大幅提升底盘迭代的效率。
