多螺旋桨推进式概念机器人船设计

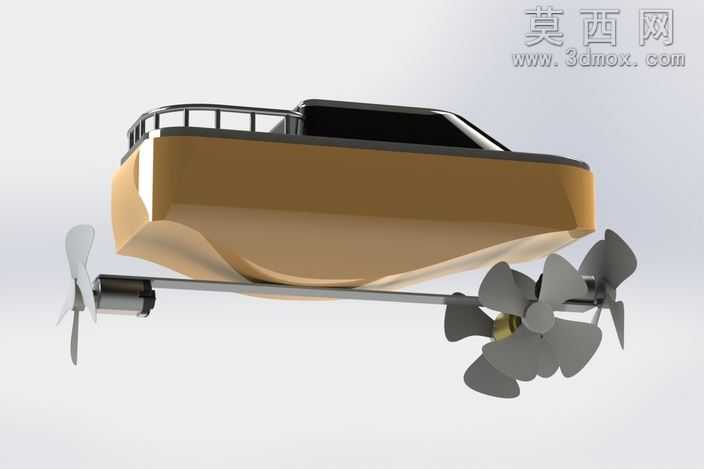

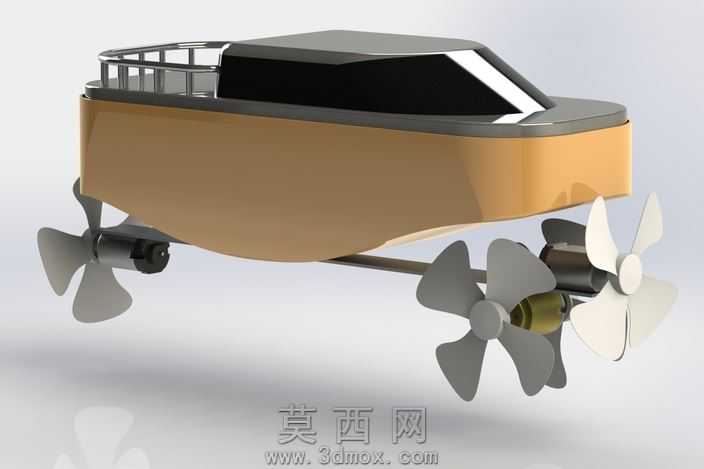

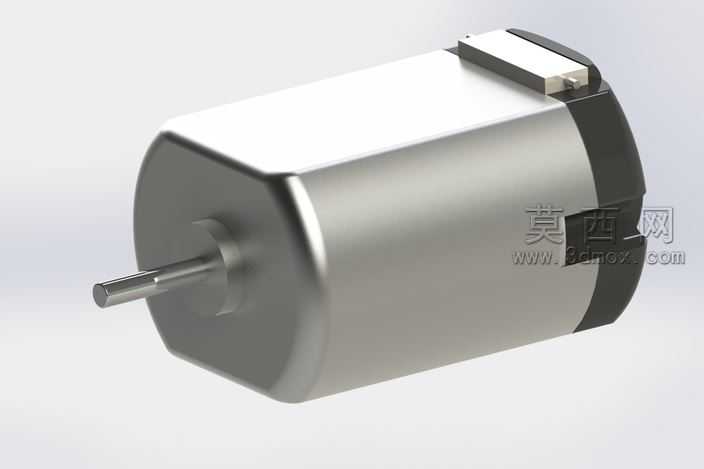

本作品为面向障碍穿越竞赛场景设计的多螺旋桨推进机器人船三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于竞赛规则对船体整体尺寸进行约束，确定紧凑小巧的艇身比例以适配狭窄水道的转向需求。船体主体采用流线型切角造型，上部驾驶舱区域做了大倾角斜切挡风面设计，既降低航行时的正面风阻，也通过几何切面提升整体视觉科技感；艇身侧面采用弧面过渡设计，减少水流沿船侧流动时的紊流产生，船艏部分做了微抬角度处理，能够在高速航行时减少艏部上浪情况，提升航行稳定性。推进系统是本模型的设计核心，摒弃传统船舶单螺旋桨或双螺旋桨的常规布局，采用多组不同规格螺旋桨分布式布置方案：船艉两侧设置常规尺寸三叶螺旋桨作为主推进动力，船身中部下方增设两组大尺寸四叶螺旋桨提供辅助推力与姿态调整力矩，船艏位置额外设置一组小尺寸三叶螺旋桨用于精准转向与微调，所有螺旋桨均通过横向连接杆件与艇身底部刚性连接，每处螺旋桨配套独立的动力舱结构预留，可适配不同功率的驱动电机安装需求。材质渲染阶段，船体主外壳采用暖香槟金色哑光金属漆材质，还原金属艇身的细腻质感同时避免过度反光影响结构观察；上部驾驶舱舱盖采用高透深色亚克力材质，设置半透明折射效果模拟真实挡风玻璃的光学特性；船艏甲板边缘与底部连接杆件采用深灰色磨砂金属材质，与香槟金色艇身形成明确的材质层次区分；螺旋桨部分根据功能区分材质，主推进螺旋桨采用深灰色工程塑料材质，艏部微调螺旋桨采用米白色尼龙材质，动力舱外壳做黑色哑光橡胶质感处理，栏杆部分采用亮面抛光不锈钢材质，通过不同材质的粗糙度、反光度参数调整，让整体渲染效果层次分明，清晰区分不同功能部件。结构设计上充分考虑竞赛场景的实用性，艇身上部设置了低矮的不锈钢防护栏杆，避免航行过程中外部障碍物剐蹭驾驶舱区域；底部多组螺旋桨的安装位置做了高度差设计，避免不同螺旋桨转动时产生的水流互相干扰，同时所有螺旋桨的桨叶边缘均做了圆角处理，降低碰撞障碍物时的桨叶损坏概率；船体内部预留了电池仓、控制模块仓的安装空间，整体重心设置在艇身中下部，提升高速转向时的抗侧翻能力。设计思路围绕障碍穿越竞赛的核心需求展开，优先保障船体的机动性与转向灵活性，通过多螺旋桨的差速控制可实现原地转向、小半径急转等常规船型难以完成的动作，紧凑的艇身尺寸能够轻松穿过狭窄障碍间隙，流畅的外观造型同时兼顾了水动性能与视觉美观度，整体模型结构完整，各部件装配关系清晰，可直接用于竞赛方案验证、结构优化参考与3D打印制作原型使用。
