船用阻尼缓冲装置三维结构设计

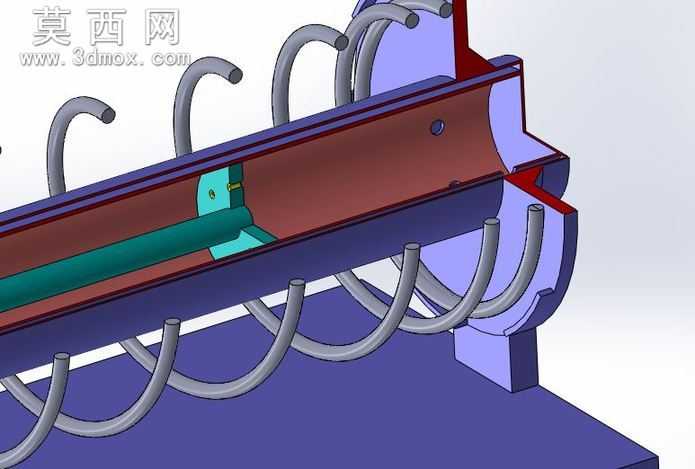

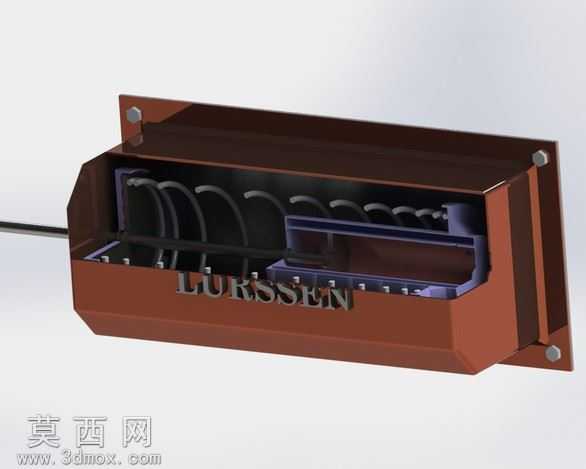

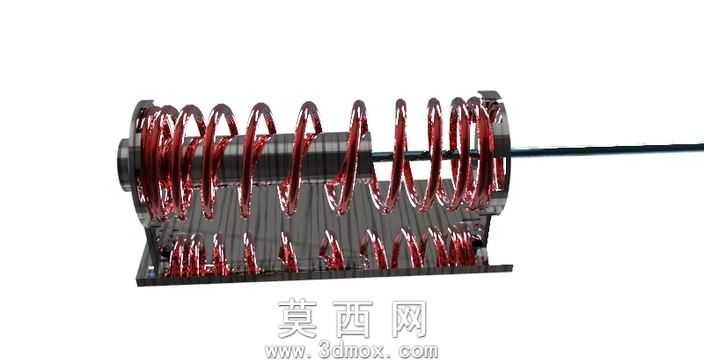

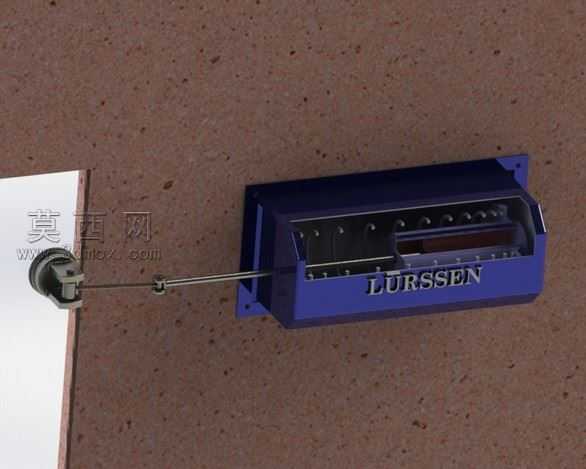

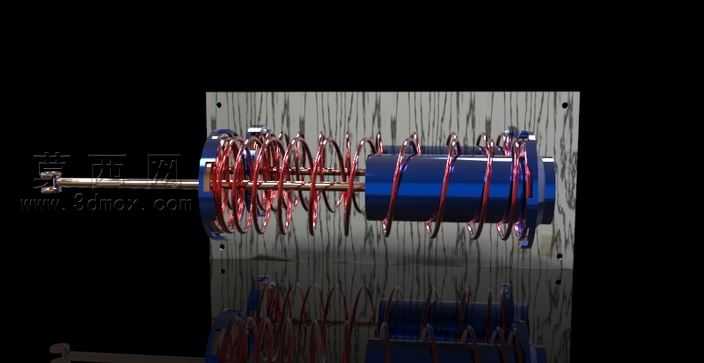

本作品采用SolidWorks完成全参数化三维建模，整体为长方体盒式封装结构，建模过程中先完成外部金属壳体的特征搭建，通过拉伸、切除、倒角等命令构建出带安装法兰边的外壳基体，外壳表面预留的螺栓安装孔采用线性阵列特征完成，保证安装位的位置精度。内部结构建模时，首先完成导向杆的同轴度约束，沿导向杆轴向依次布置复位弹簧组与阻尼活塞组件，弹簧采用螺旋线扫描特征生成，通过调整螺旋线螺距、圈数参数匹配设计刚度需求，弹簧两端做并圈磨平处理，贴合两端支撑面的受力要求。阻尼腔体部分建模时，划分出储油腔与活塞运动腔的独立空间，带孔活塞采用多孔阵列结构，建模时对油液过流孔的孔径、孔位做参数化关联，可通过调整孔径参数适配不同阻尼系数需求。渲染阶段为外壳赋予棕红色金属烤漆材质，调整材质粗糙度模拟漆面的哑光金属质感，内部弹簧赋予发黑弹簧钢材质，活塞与导向杆赋予抛光合金钢材质，腔体内部的液压油区域赋予半透明琥珀色流体材质，通过半透明材质设置可直观展示内部油液的填充状态。结构设计上采用双筒式阻尼结构，适配石油基液压油或其他适宜流体作为阻尼介质，复位弹簧承担自动回程功能，设计时重点考量弹簧刚度与活塞孔径的匹配关系，通过参数化约束可同步调整活塞过流孔径、弹簧丝径、弹簧中径等参数，平衡阻尼缓冲效果与回程速度，避免回程卡顿或冲击过大的问题。外缸体预留冗余容腔，用于容纳活塞运动时排出的多余油液，整体结构可通过参数调整适配多类需要缓冲复位的船用舱门、启闭机构使用场景，建模过程中所有配合采用同轴、重合、距离等标准配合约束，无冗余干涉特征，可直接用于结构验证、工程图导出与3D打印样件制作。
