全地形车配套前置推雪除雪装置结构

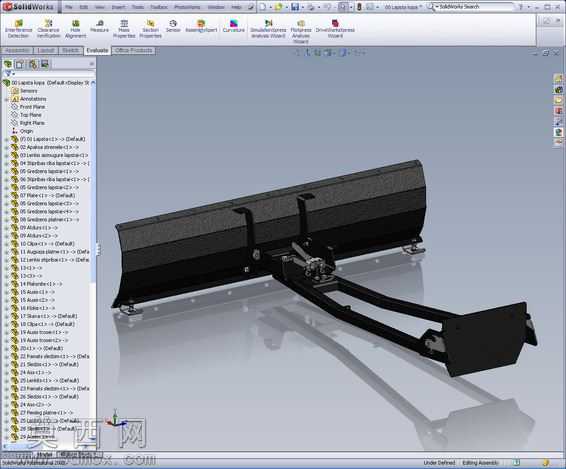

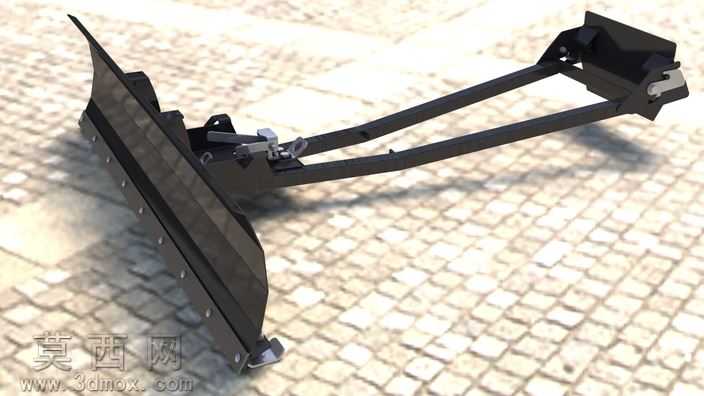

本作品为适配全地形车的前置推雪犁三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先对雪犁的核心功能模块进行拆分设计，依次完成弧形推雪铲面、双侧平行支撑臂、车架快装连接基座、角度调节锁止机构、铲刃耐磨组件的独立建模，各零件间严格按照实际装配逻辑添加同轴、重合、平行等配合约束，确保整体结构可实现真实的角度偏转、抬落动作模拟，完整还原雪犁挂载后的运动行程。建模过程中对弧形铲面做了曲面曲率优化，参考实际除雪作业的抛雪轨迹调整曲面弧度，避免推雪过程中积雪从铲体两侧溢出；支撑臂采用矩形截面型材的等比例建模，还原型材的壁厚、折弯圆角与焊接连接位细节，连接基座处预留与全地形车前置车架的安装孔位，孔位间距、孔径参数均参考通用ATV车架的挂载标准设计，同时添加快拆锁销的细节结构，还原实际使用中快速拆装的功能特性。材质与渲染阶段，针对不同部件匹配对应材质属性：推雪铲主体采用哑光黑色耐磨钢材材质，添加细微的磨砂颗粒质感与使用磨损痕迹，铲底刃口部分做高硬度合金钢材质处理，呈现金属冷锻后的哑光银灰色质感，支撑臂表面做喷塑防锈处理，呈现略带颗粒感的黑色涂层质感，连接机构的锁销、调节手柄等活动部件添加金属亮面质感，区分固定结构与活动结构的视觉差异。渲染场景采用户外砖石地面环境，添加柔和的自然日光投影，还原雪犁挂载在车辆上的真实使用场景视角，通过光影突出铲面的弧形曲面结构与支撑臂的空间连接关系，清晰展示各部件的装配位置与结构形态。设计思路围绕小型除雪设备的实用性展开，整体结构兼顾轻量化与结构强度，平行双支撑臂的设计可保证推雪过程中铲面受力均匀，角度调节机构可根据作业需求调整推雪铲的偏转角度，实现单侧定向抛雪，适配庭院、小区步道、小型园区道路的窄区域除雪作业需求，建模过程中所有结构均参考实际量产除雪犁的工程参数，无冗余结构设计，各活动部件无干涉问题，可直接用于结构验证、3D打印样件制作或工程图纸输出参考。
