巴哈SAE赛事专用直齿圆柱齿轮变速箱

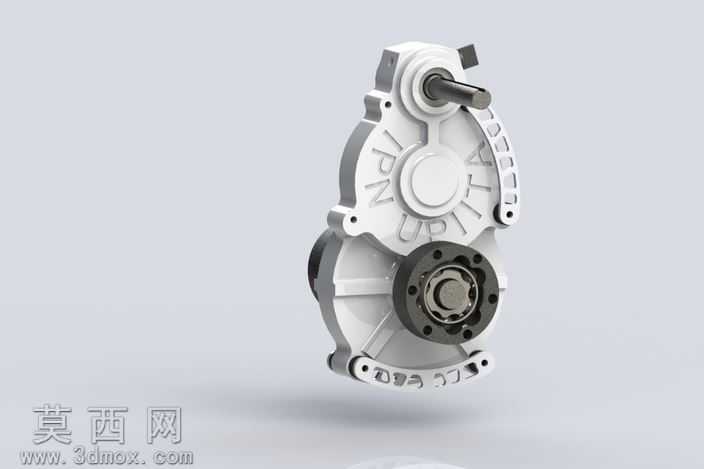

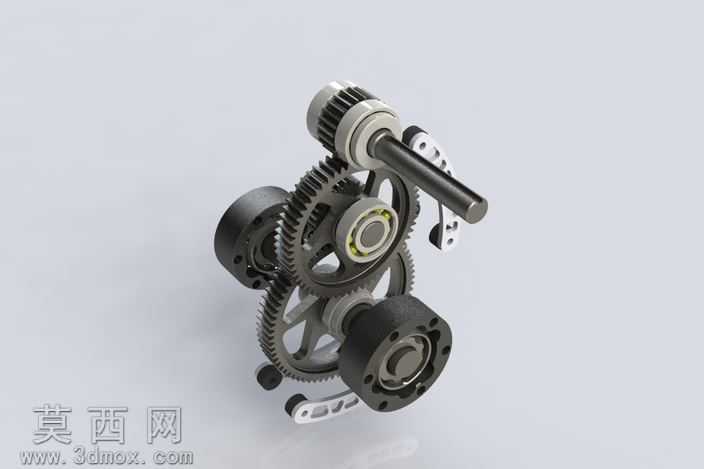

本作品为面向巴哈SAE越野赛事开发的专用齿轮变速箱三维建模作品，整体建模过程严格遵循赛事车辆动力传动的实际工况需求，以SolidWorks为核心建模工具完成全参数化设计，所有零件尺寸均经过赛事场景适配校验，可直接用于后续工程出图与样件加工。建模阶段首先完成传动比匹配计算，确定7:1的总减速比以适配巴哈赛车低速大扭矩的越野输出需求，核心传动部件采用直齿圆柱齿轮组结构，建模时对齿轮的模数、压力角、齿宽、变位系数均做了参数化定义，可根据不同动力输出需求快速调整参数完成迭代。箱体部分采用分体式轻量化设计，建模时充分考虑越野场景下的壳体强度需求，在轴承安装位、输入输出轴伸出端、箱体连接耳位置做了加强筋结构设计，同时在壳体表面预留了散热鳍片结构，兼顾轻量化与长时间高负荷运转的散热需求。装配阶段严格按照实际装配逻辑添加同轴、重合、齿轮啮合等配合关系，完整还原输入轴、中间轴、输出轴的层级传动结构，对轴承、密封件、连接紧固件均做了等比例建模还原，确保整体装配无干涉，可直接用于运动仿真验证。渲染阶段采用金属材质为主的材质体系，箱体部分赋予铸铝哑光材质还原真实赛车变速箱的壳体质感，齿轮、轴类零件赋予合金钢抛光材质，紧固件做发黑处理的材质区分，通过三点布光方案突出壳体的结构轮廓与装配细节，背景采用浅灰色渐变突出主体结构，渲染输出的效果图可清晰展示箱体外部的安装定位结构、输入输出轴的伸出位置、连接耳的安装孔位分布，便于设计人员快速确认外部安装适配性。设计过程中充分考虑巴哈赛事的复杂工况，对箱体的安装固定点做了多位置冗余设计，可适配不同车架的安装需求，同时对齿轮组的润滑腔结构做了一体化建模，预留了注油、放油位置，确保实际使用中的维护便利性，整体模型结构完整，细节还原度高，既可以作为巴哈赛车传动系统设计的参考方案，也可作为机械专业齿轮变速箱教学的典型案例。
