卧式燃气热水锅炉内部换热结构

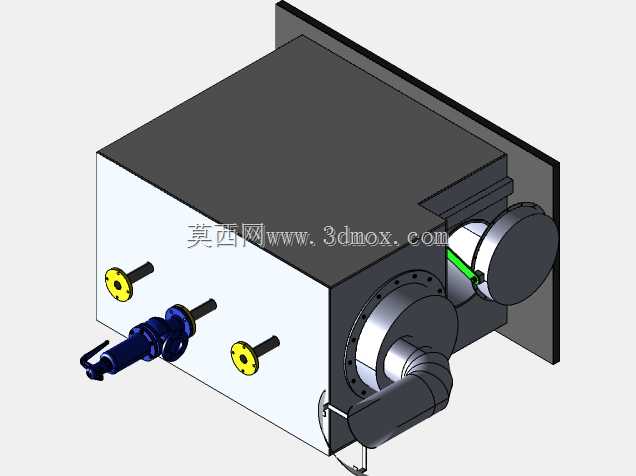

　　该模型呈现的是卧式燃气热水锅炉的剖视结构，常用于小型供热站、厂区采暖系统、工艺热水供给以及锅炉房设备布置校核。设备主体采用矩形承压壳体配合内部管束的布置方式，外部保留了安全阀、排气接口、烟囱弯头、检修端盖、燃烧器接口和底座等关键部件，能够直观反映热水锅炉从燃烧、换热到烟气排出的完整路径。

　　从实际用途看，这类设备通过燃气燃烧释放热量，再由受热面将热量传递给炉内循环水，为采暖或生产系统提供稳定热水。模型中顶部蓝色阀门为安全泄压部件，布置在壳体高位，便于超压时快速排放；两个黄色法兰接口可作为检修、仪表或管路连接位置。右侧烟囱经弯头与防雨帽连接，烟气出口方向和检修空间在布置时必须重点核对，避免与厂房梁柱、管道支架发生干涉。

　　结构设计上，壳体内部设置多排横向换热管束，烟气与水侧通过管壁完成热交换。下部较大腔体承担水容积与稳流作用，可降低局部热冲击，也有利于循环水在壳体内均匀分布。前端圆形端盖和侧面圆形接口对应检修、烟箱或连接通道，后期维护时需要预留抽出管束、开启端盖以及人员操作的空间。底部整体底座承担设备承重，安装边界不仅要看底板长宽，还要考虑燃烧器侧抽管距离、烟囱上方净空、阀门操作高度以及管路法兰的扳手空间。

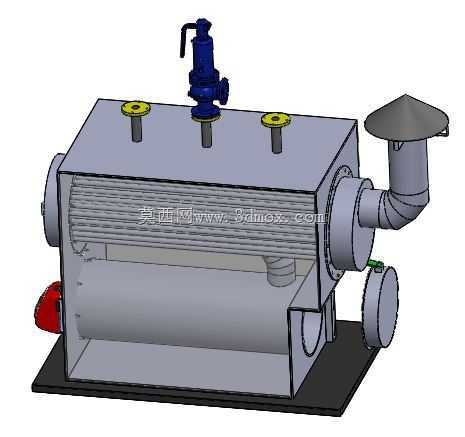

　　建模时将外壳做剖切处理，使内部管束、隔板、连通管和外部附件同时可见，适合用于结构讲解、设备选型比对和锅炉房三维布置。外形方面，设备长度主要由换热管束和前后烟箱决定，宽度受壳体直径及侧面接管影响，高度则叠加安全阀、烟囱弯头和底座尺寸。现场安装前，应结合基础预埋件、排污口方向、供水回水管位、燃烧器维护半径和排烟管道走向统一校核，确保设备就位后既能满足换热功能，也具备可操作、可检修的工程条件。
