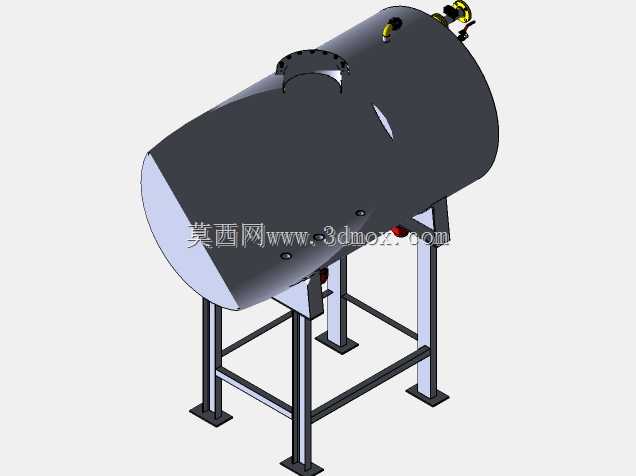

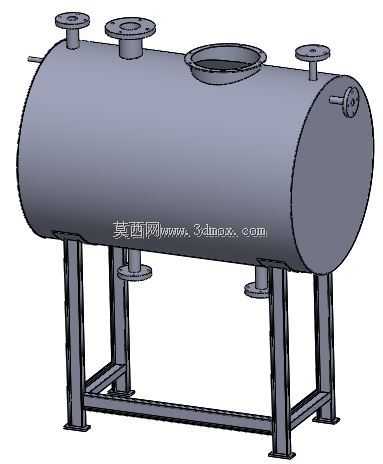

卧式承压储水罐体带支腿管路附件

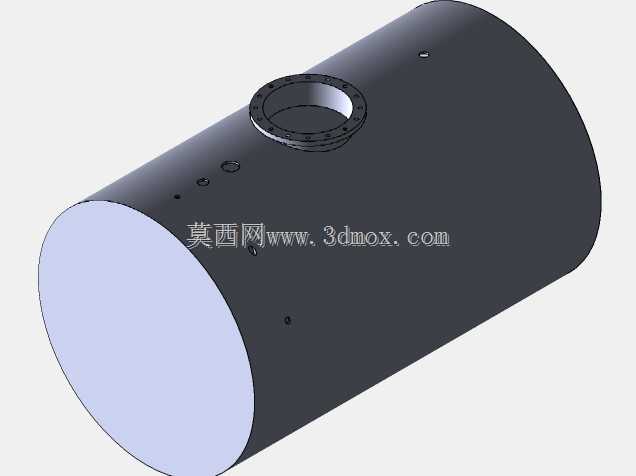

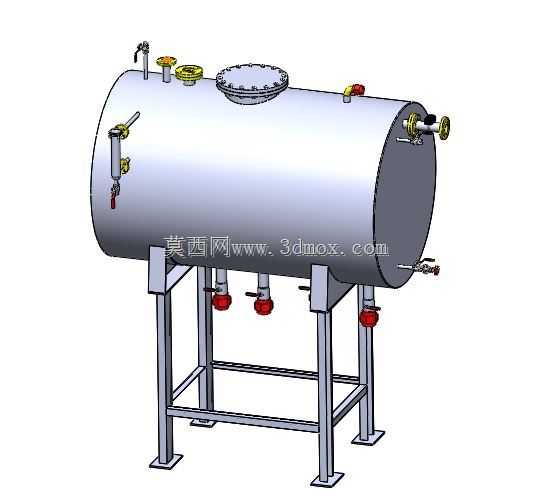

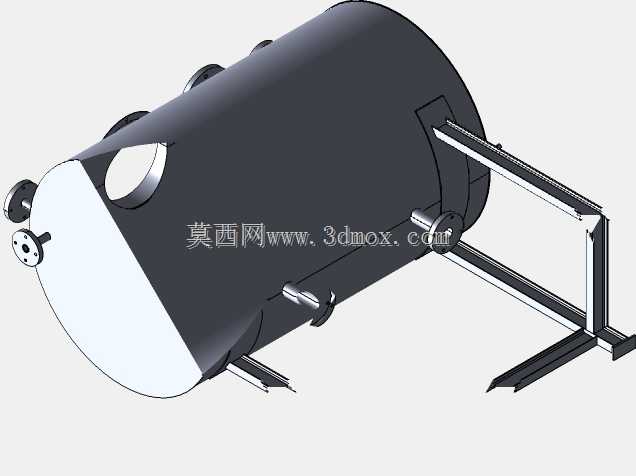

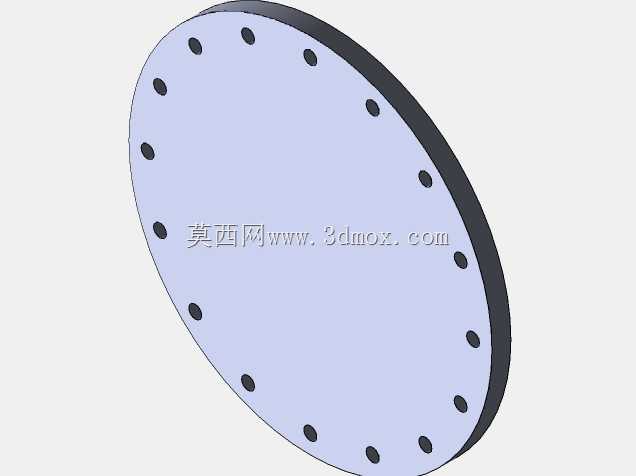

　　这套卧式储水罐体结构面向中小型工艺供水、循环冷却补水、清洗工段暂存以及辅助系统缓冲等场景，罐体采用横置圆筒加两端封头的形式，相比立式布置，其重心更低，在楼面钢架、撬装底座或空间高度受限的机房内更容易布置，也便于操作人员接近顶部人孔和侧部阀门。筒身主体承担储液与稳压作用，顶部设置人孔，方便内部检查、清理和检修；人孔周边保留螺栓连接边界，建模时按法兰盘、密封面和紧固件位置分层处理，能够直接反映现场拆装空间。

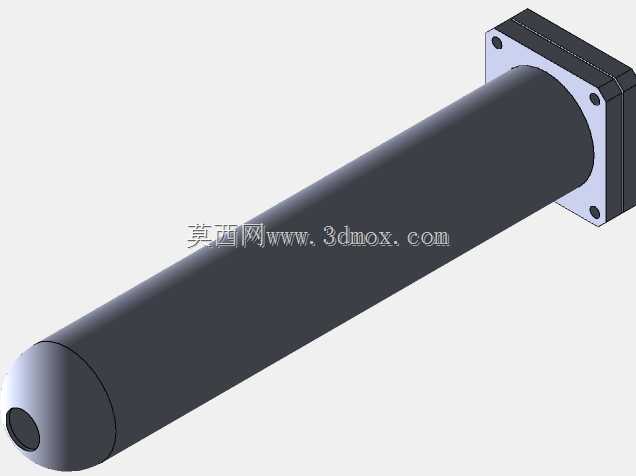

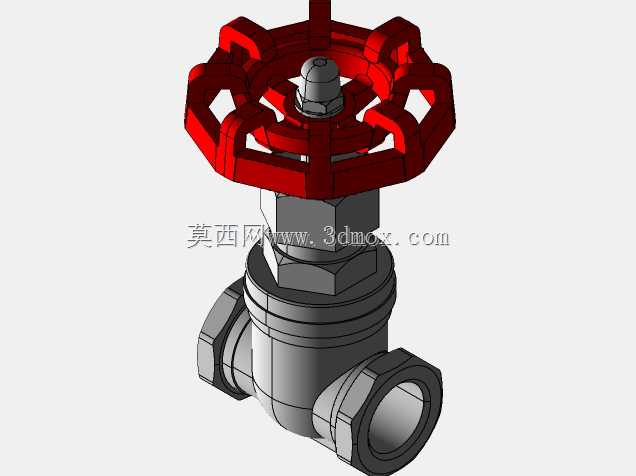

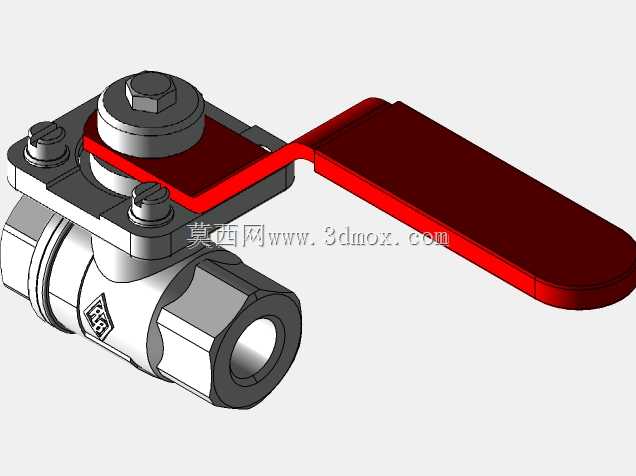

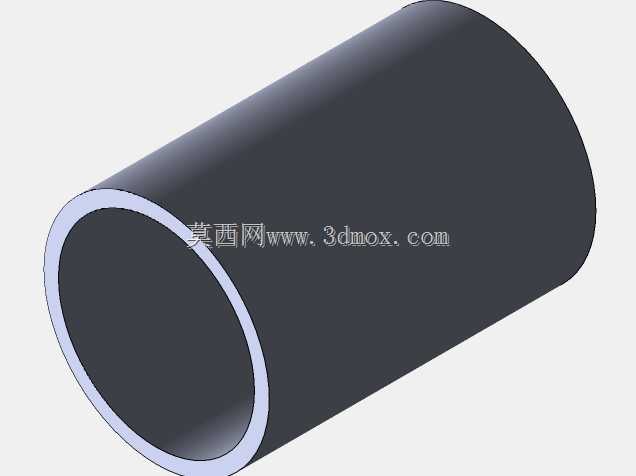

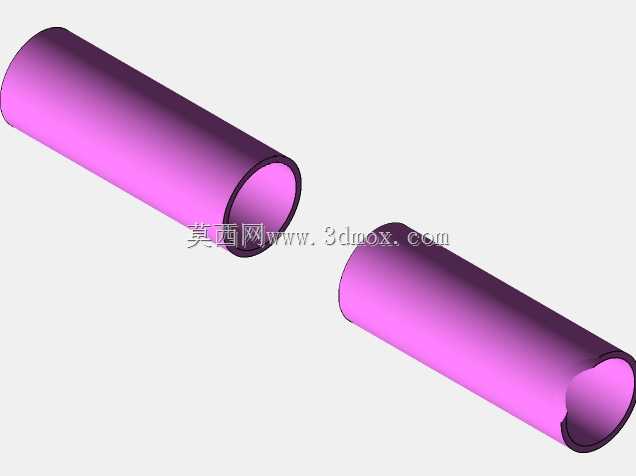

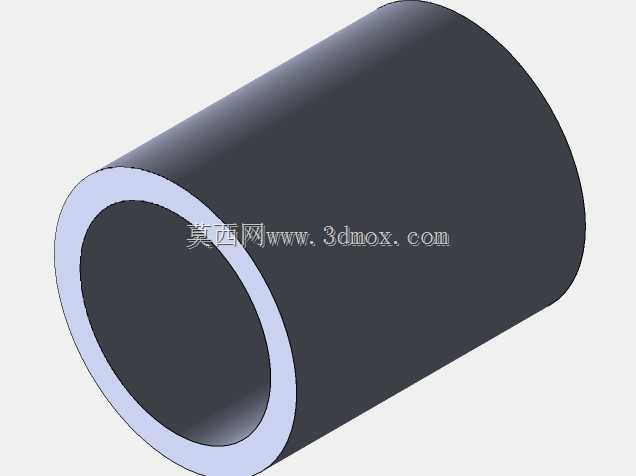

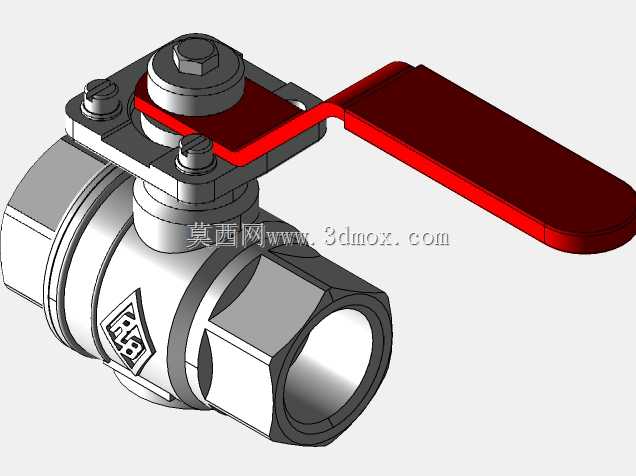

　　罐体顶部和端部分布多种接口，包含进水、排气、仪表或备用接管，管口方位结合操作通道与管线走向确定，避免阀门手轮互相干涉。侧部装设液位测量组件，通过连通管或附件支架与罐体相连，可直观反映液位变化；下部布置排水及排污接口，端部和筒底附近的接管兼顾放空、取样与检修排净需求。各类阀门、短管、法兰和接头均按独立零件表达，装配关系清晰，适合在管路协同设计中检查接口高度、法兰朝向和扳手空间。

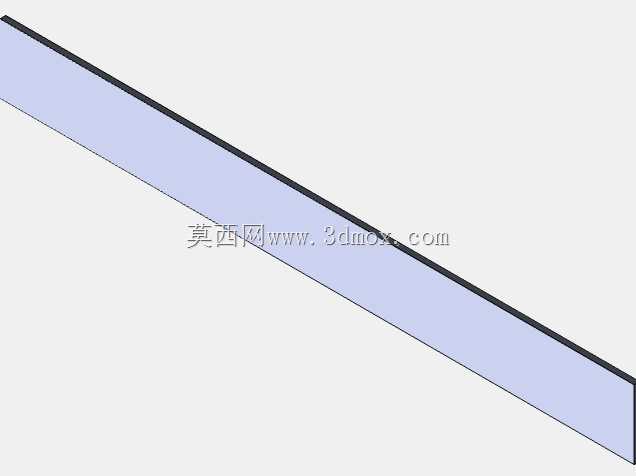

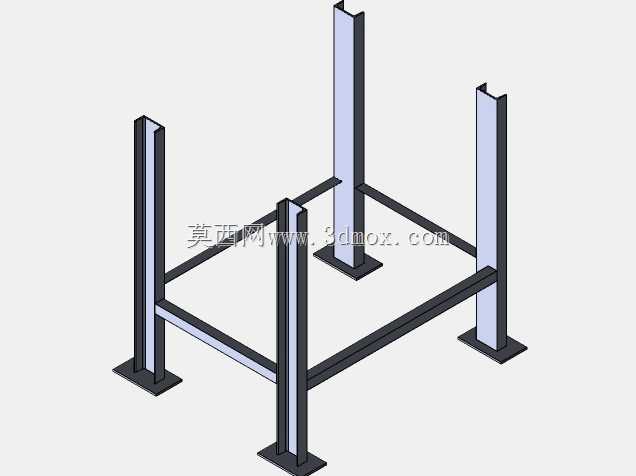

　　支撑部分采用四立柱支腿框架，支腿与筒体通过垫板或支座连接，底部设底板，可通过地脚螺栓固定在混凝土基础或钢平台上。框架之间增加横向联系杆，以提高运输、吊装和充液工况下的整体稳定性。设计时需要重点核对筒体总长、封头外伸尺寸、支腿跨距、底板开孔位置以及顶部最高附件标高，这些边界决定了设备能否进入门洞、就位在基础上，并与周边管道保持检修距离。

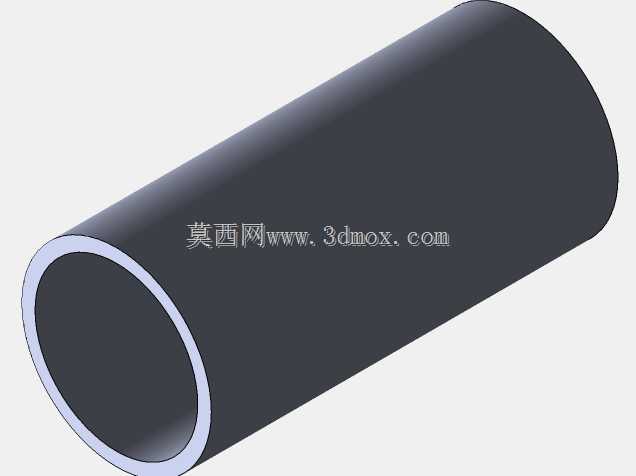

　　从建模思路看，圆筒、封头和接管采用参数化特征构建，有利于后续调整容积、壁厚和管口方位；人孔、阀门、液位计等附件以装配方式引用，便于替换标准件或修改配置。罐体下部接口与支腿横梁之间预留了安装和排水坡度空间，侧部液位组件避开支撑立柱，顶部手轮和阀帽保持可达性。整体结构不仅表达了储水设备的外形，还把基础安装、管口对接、操作维护和排净检修等工程约束纳入同一三维环境，为设备布置、管线综合和加工出图提供直接依据。
