工业粉体暂存接收料仓罐体结构

　　该罐体结构主要面向散料处理、气力输送、配料计量及中间缓存工况，常见于塑料粒子输送、食品粉料收集、化工颗粒暂存、除尘卸料等生产线。设备在系统中承担物料缓冲、气固分离后落料、批次暂存与稳定给料的作用，可布置在旋转阀、喂料器、筛分设备或计量秤体上游，使前后工序之间保留一定物料容量，避免来料波动直接影响连续生产。

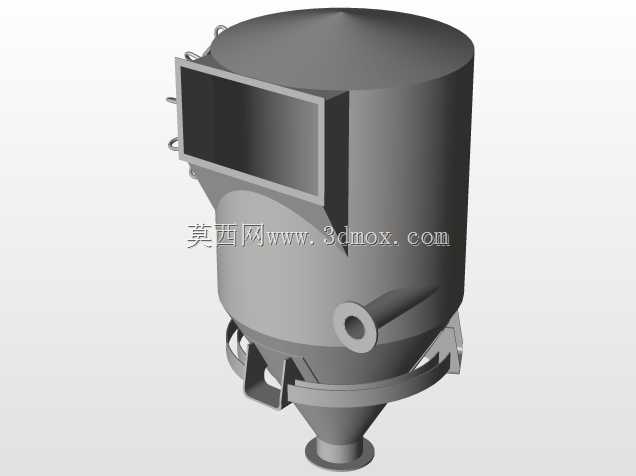

　　模型外形采用上部圆筒、下部锥形收缩的立式料仓形式。圆筒段提供主要储料容积，锥段通过倾斜壁面引导物料向底部出口汇集，适合流动性较好的颗粒料和干燥粉料；针对易架桥物料，实际工程中还可在锥部外侧增加振动器、流化气垫或助流装置。顶部封闭结构可减少粉尘外逸，侧面设置较大矩形接口，便于与旋风分离器、输送管道或排风通道连接；接口周边带有法兰边框，可通过螺栓压紧密封垫，保证拆装和检修便利性。

　　筒身下部侧向伸出圆形管口，可作为平衡风管、二次进风口、料位检测口或辅助抽气口使用，具体功能随工艺管线配置确定。锥底下方保留小直径出料端，适合对接卸料阀、软管卡箍或螺旋给料机。罐体外侧设置环形支承带及支脚结构，支承位置靠近锥段与筒段过渡区域，能够将满载载荷传递至钢架平台；建模时需重点核对支脚螺栓孔分布、平台开孔尺寸以及罐体下方维护空间，防止出料设备安装后与梁体干涉。

　　从设计思路看，该结构强调工艺接口与安装边界的清晰表达：矩形进料口的高度、宽度和法兰厚度决定上游管道对接方式；圆筒直径影响设备占地与检修通道；锥底角度关系到物料是否顺畅下滑；总高度则受车间层高、平台标高和出料设备长度共同约束。三维建模中，筒壁、锥壁、法兰和管口采用连续焊接容器的表达方式，过渡处保留圆滑连接，耳板与环形加强件用于承受吊装、满载和振动载荷。

　　现场布置时，应在罐体周围预留人员操作、法兰拆装和料位仪表维护空间，顶部或侧上方需考虑吊装路径。进料方向宜避免高速物料直接冲刷锥壁，必要时可增设耐磨衬板或缓冲板。对于粉体工况，还需结合防爆、透气和粉尘收集要求配置呼吸口、安全阀或除尘管路。该模型可作为料仓部件设计、管线干涉检查、平台钢结构校核及成套散料输送方案布局的基础结构参考。
