三款啮合直齿圆柱齿轮传动组件设计

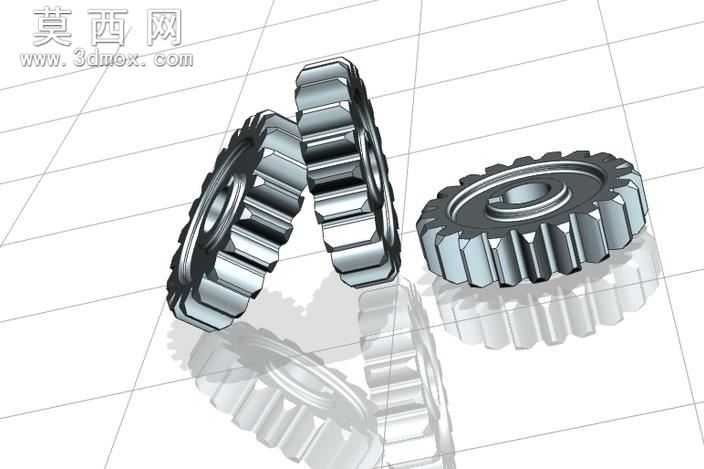

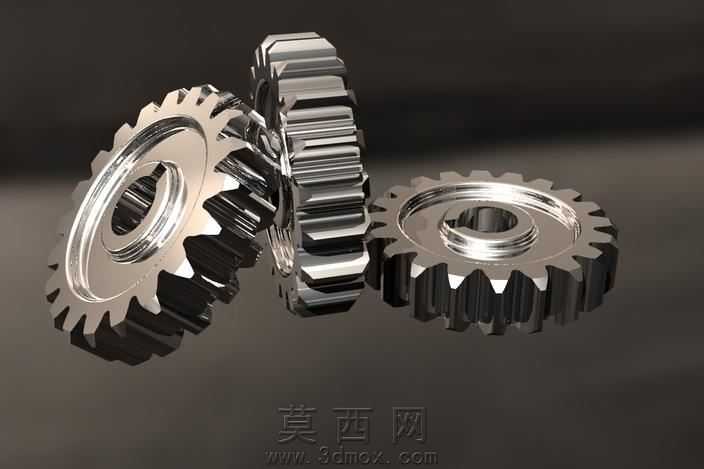

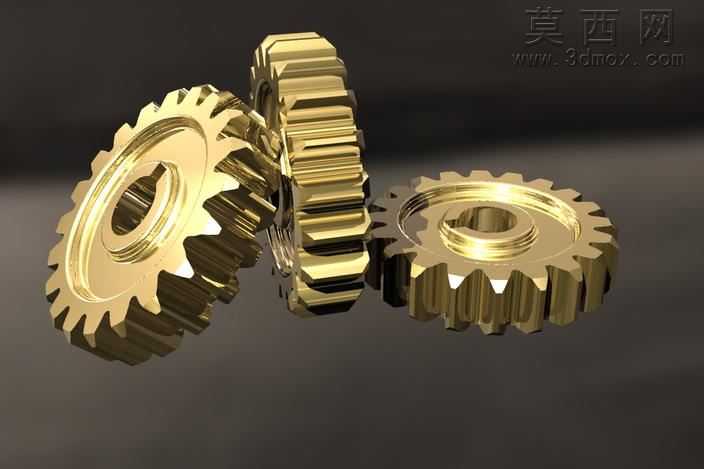

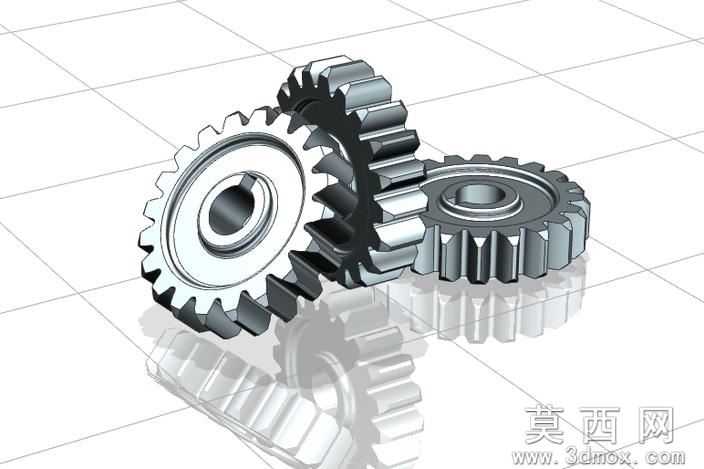

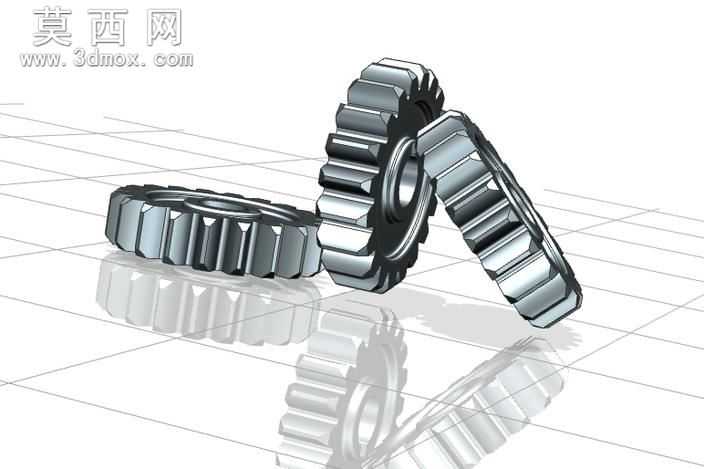

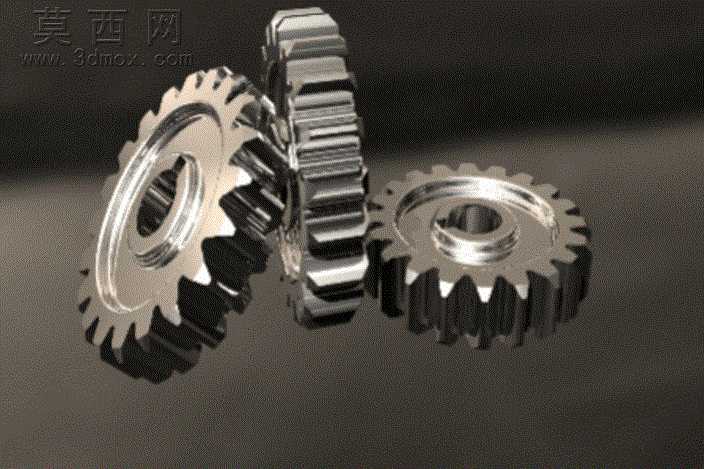

本作品为三款不同规格的直齿圆柱齿轮啮合传动组件三维建模成果，建模过程严格遵循直齿圆柱齿轮的齿廓啮合基本定律，以渐开线齿形为核心设计基准，通过参数化建模方式完成齿形、轮毂、轴孔、减重结构的全特征构建。建模阶段首先确定各齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，通过齿廓曲线生成、齿槽阵列、轮坯布尔运算完成单个齿轮的基础特征搭建，针对不同尺寸的齿轮分别设计了适配的轮毂结构，大尺寸齿轮采用带辐板的轻量化轮毂设计，中小尺寸齿轮采用实心轮坯搭配定位轴孔的结构，轴孔位置预留了键槽装配特征，可满足实际装配中的扭矩传递需求。材质与渲染阶段，为齿轮赋予了高精度金属材质，模拟调质合金钢的表面质感，通过调整材质的粗糙度、金属度、反射率参数还原机械加工后的金属表面效果，场景中添加了柔和的环境反射与地面倒影效果，清晰展现轮齿的啮合接触状态、齿面加工纹理以及各部件的结构比例关系。结构设计上，三款齿轮呈交错啮合排布，准确还原了直齿轮平行轴传动的装配关系，轮齿之间保留了符合传动要求的合理侧隙，既保证传动过程中不会出现卡滞问题，也能直观展示多齿轮组的动力传递路径，齿顶、齿根位置做了符合工艺要求的圆角过渡处理，避免应力集中问题，完全符合实际机械加工的工艺规范。设计思路围绕通用机械传动场景的使用需求展开，三款不同齿数的齿轮可实现不同传动比的动力传递，既可以用于机械设计教学中的齿轮传动原理演示，也可作为通用传动部件用于各类减速、传动机构的方案设计参考，模型的所有特征均为可编辑参数，使用者可根据实际设计需求调整模数、齿数等核心参数，快速生成适配不同工况的直齿圆柱齿轮模型，大幅提升机械传动方案的设计效率。
