重型起重吊装吊钩精密结构造型

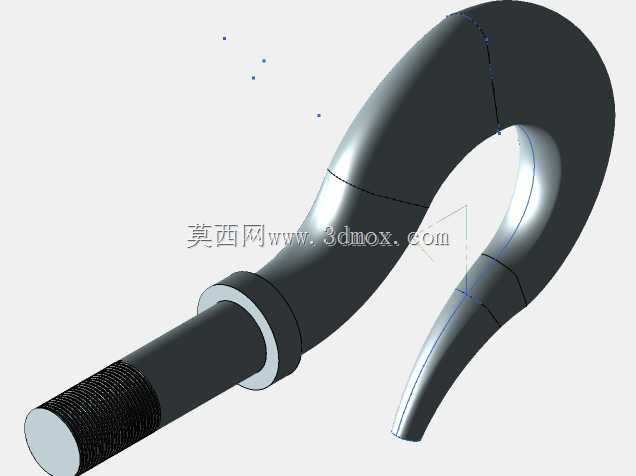

　　在港口堆场、重型装备制造车间、基建工地的物料转运环节，吊钩是直接承接吊重载荷的终端执行构件，整套吊装系统的力流最终都要通过这个弯弧构件传递到被吊工件上，它的结构合理性直接决定吊装作业的安全冗余与承载表现。这款吊钩的造型完全围绕受力逻辑展开，上部为等截面直杆段，该段是与吊钩横梁、滑轮组架或者起重卷扬吊具连接的装配部位，杆身预留的环形凸台起到轴向定位作用，装配时可以抵住配套螺母或者横梁端面，限制吊钩在吊具座内的窜动，同时直杆段可在吊具推力轴承内自由回转，吊装对位时能够随工件姿态转动，避免钢丝绳扭绞。下部钩体采用大曲率平滑弯弧造型，钩尖微微上翘，开口尺寸经过匹配设计，既可以方便穿挂钢丝绳吊索、吊装带、卸扣，

　　又能在起吊受力后防止索具从钩口滑脱，钩身的截面从直杆过渡段到弯弧承载区逐步优化，内侧受拉区域和外侧受压区域的壁厚分布贴合曲梁受力的应力分布规律，避免截面突变带来的应力集中。从安装边界来看，上部直杆的直径、长度需要和吊具横梁的安装孔、锁紧螺母、推力轴承的尺寸完全适配，钩体的整体回转半径要预留足够空间，防止吊钩带载转动时和滑轮组、吊具侧板发生运动干涉；钩口的净开口宽度需要匹配常用卸扣、吊索端头的尺寸，弯弧底部的承托弧度要保证吊索受力后均匀贴合，不会出现局部切割索具的棱角。建模过程中先绘制钩身的中心受力轨迹线，再沿轨迹扫掠对应截面，过渡位置做圆角顺滑处理，直杆段的定位凸台、端部螺纹装配段的尺寸都按照起重吊具的通用配合关系设定，

　　整体结构没有多余装饰，所有曲面和实体特征都服务于承重、装配、防脱的实际功能，可直接用于起重吊具的结构设计校验、吊装工况的受力分析参考，也能作为起重设备教学演示的具象结构样例，帮助从业者理解吊钩从杆身装配到钩体承力的完整力流传递路径。
