24V法兰安装直流减速电机结构

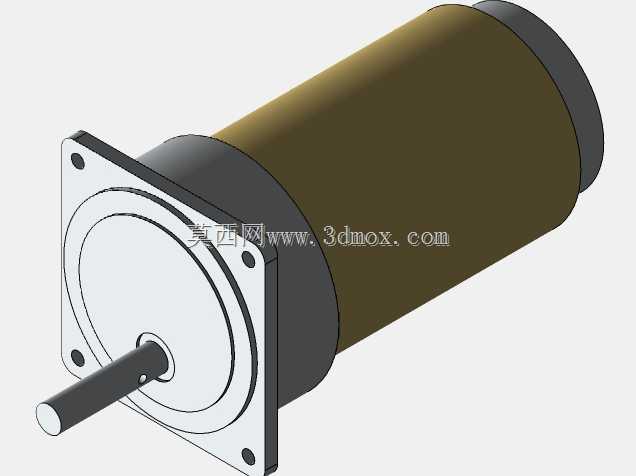

　　这套24V直流减速电机的三维结构，面向小型自动化装备、输送辅机、实验台架以及低速大扭矩执行机构的动力布置需求。整机采用圆柱形减速筒体与方形安装法兰组合的布局，前端法兰承担定位与承载作用，输出轴从法兰中心伸出，后端筒体容纳减速级与电机本体，整体轴线清晰，便于在有限空间内完成同轴动力传递。

　　从实际使用场景看，这类电机常布置在设备侧边、机架内部或工装台面下方，既要提供稳定转速，又要通过减速机构放大输出扭矩。前端方形法兰预留四个安装孔，安装面与设备立板贴合后可通过螺栓锁紧，相比普通圆机身上的抱箍固定，法兰方式的同轴度和抗扭转能力更好，能减少输出轴受径向载荷时产生的偏摆。输出轴为单伸轴结构，轴端可对接联轴器、同步带轮、链轮或小型滚轮，轴径与伸出长度在建模时按常见小型执行机构的连接边界处理，方便后续装配干涉检查。

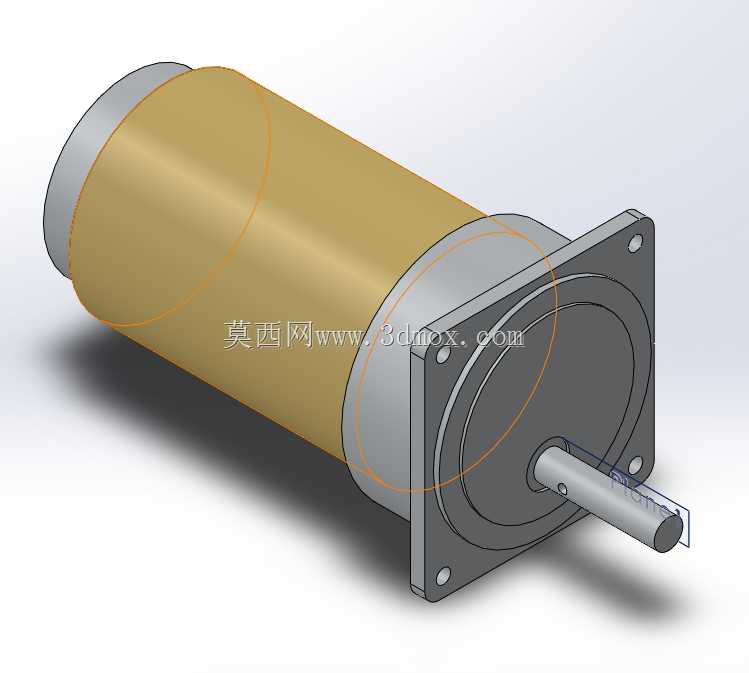

　　设计思路上，模型把电机外壳、减速筒、法兰端盖、输出轴和紧固件分层表达：筒体段保持回转体特征，适合车削加工与壳体成型；法兰端盖采用板状结构，四角开孔并设置沉台，兼顾螺栓装入空间和端面贴合面积；输出轴与端盖之间预留轴承位和密封边界，使动力输出区与内部传动区形成明确分隔。灰色端盖与黄色筒体的外观区分，也让装配关系在评审时更容易识别。

　　外形尺寸方面，整机长度主要由筒体长度、法兰厚度和轴伸长度构成，径向包络以筒体直径为最大限制；法兰边长大于筒体直径，因此在设备布局时不能只按圆柱外径预留空间，还需给方形法兰四角和安装螺栓留出操作位置。轴中心高由法兰安装面决定，选型配装时应先固定法兰贴合面，再校核输出轴与负载轴线的高度差。若用于往复启停或频繁正反转的工位，还应在轴端连接环节保留弹性补偿，避免硬连接把冲击载荷直接传入减速级。

　　三维建模过程中，回转零件可通过旋转特征建立主体，再叠加键槽、倒角、孔位和安装面；法兰件则适合拉伸后切除四角安装孔，并对轴承室、止口和轴孔进行同轴约束。装配时以法兰端面和输出轴轴线为基准，能够快速检查筒体、端盖、轴系之间的同心关系，也便于后续生成工程图、爆炸视图和维护说明。
