隧道式紫外线烘干固化输送设备

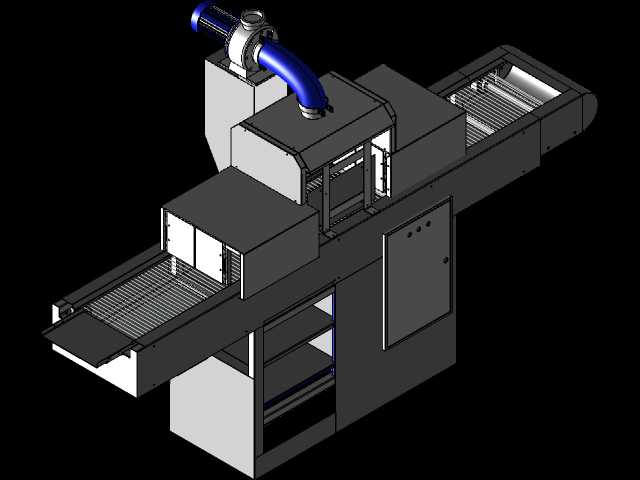

　　这套设备针对电子元器件表面涂覆固化、塑胶件UV油墨干燥、小型工件表面涂层烘干这类连续生产场景搭建，整体采用贯通式隧道布局，工件从一端进料，经网带匀速输送依次经过预热区、紫外线照射固化区、冷却出料区，全程无需人工转序，适配批量流水线作业。设备进料端与出料端均伸出主机箱体一段距离，伸出段长度约为整机总长的六分之一，方便上下游接驳台、上料机械手对接，安装时只需保证进出料端预留0.8米以上操作维护空间，整机底部采用方通焊接机架，地面找平后即可固定，无需额外做预埋基础。

　　顶部集成的离心排风组件通过大曲率弯管与隧道内腔连通，作业时可及时抽出固化过程中挥发的油墨废气与灯管产生的多余热量，避免腔体内温度过高损伤不耐温工件，同时防止废气在灯管表面结垢降低紫外线透射效率。输送部分采用金属网带作为承载面，网带两侧设置限位挡边，避免小型工件在输送过程中偏移跑偏，网带运行速度可根据工件固化工艺要求调整，适配不同涂层厚度、不同材质工件的固化时长需求。

　　机身侧面设置独立电气控制柜，柜门布置操作按钮与状态指示灯，强弱电走线全部内置在机架型材空腔内，既避免管线外露被工件剐蹭，也方便后期检修时梳理线路。紫外线灯管模组采用抽屉式安装结构，灯管两端的固定座带快速插拔接头，更换灯管时无需拆解整机外罩，抽出模组即可完成更换，日常维护效率大幅提升。腔体内壁采用反光铝板拼接，可将紫外线向工件承载面反射，提升光能利用率，减少灯管功耗浪费。

　　设备的烘干区与固化区之间设置隔热挡板，避免两个温区热量互相串扰，预热区采用热风循环结构，让工件在进入UV照射前先达到工艺要求的基底温度，涂层流平更均匀，固化后不会出现表面起皱、附着力不足的缺陷。整机外形做了圆角过渡处理，所有外露钣金件边缘都做折边钝化，避免操作人员上下料时被锐边划伤。建模时所有钣金件均按实际折弯工艺拆分，焊道位置、螺栓连接点位都做了还原，网带的链节结构、风机的叶轮与蜗壳配合关系也完整呈现，结构工程师可直接参考该布局调整自身产线的固化设备尺寸，也可在此基础上增减灯管数量、改网带宽度来适配不同规格工件的生产需求，设备整体高度符合人工操作的 ergonomic 要求，操作人员站在地面即可完成进料端的工件摆放与出料端的成品收取，无需额外搭建操作平台。
