重载托盘长距离输送辊道结构设计

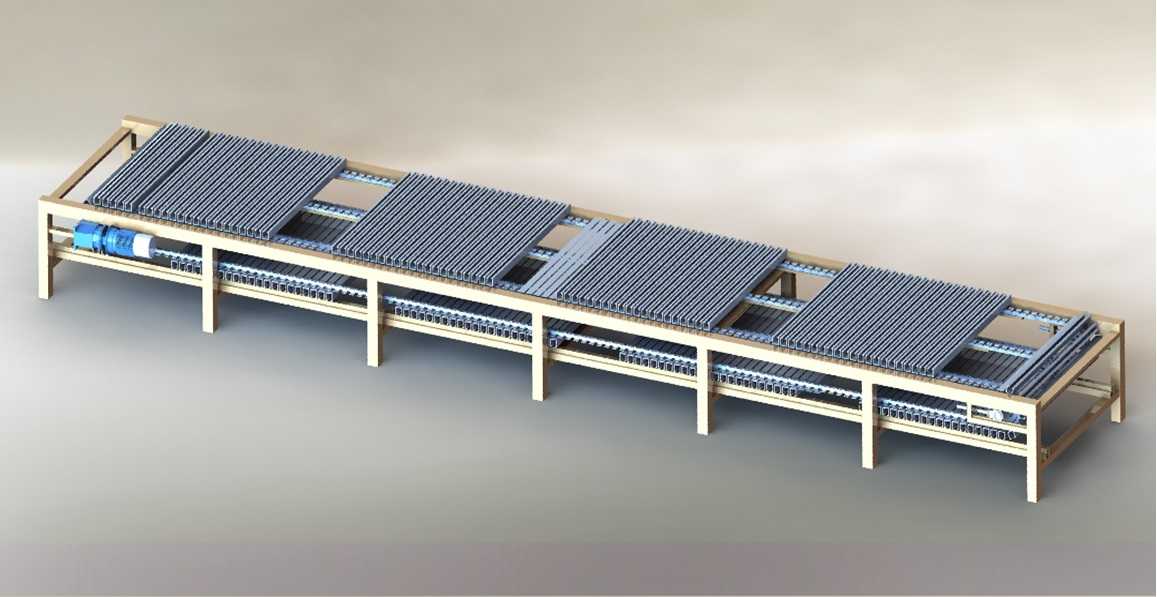

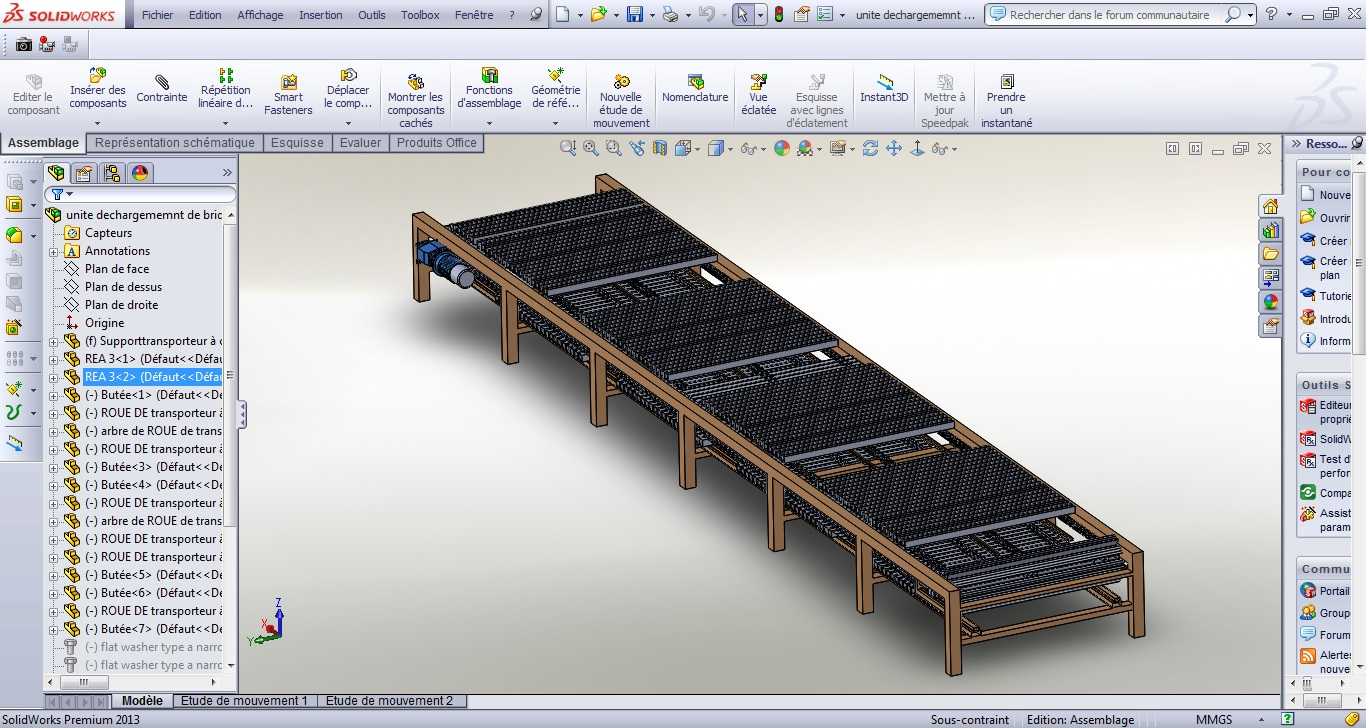

　　这套长距离重载辊道输送结构，主要面向生产车间成品下线后整托货物的转运场景，适配满垛托盘从装配末端向仓储暂存区、装车接驳位的水平输送需求，可对接码垛工位、缠绕包装工位、AGV接驳位等多个上下游节点，替代传统人工叉车长距离转运的作业模式，降低车间内物流转运的人工投入与交叉作业安全风险。整体线体采用分段模块化设计思路，单段标准节长度控制在合理范围内，便于车间内运输进场与现场拼接安装，支腿采用方管焊接结构，底部配置可调脚杯，可适应车间地面±30mm范围内的平整度误差，安装时无需额外做预埋地基，直接放置于硬化地面即可完成调平固定，降低现场施工的工作量与改造成本。输送面采用密集排布的钢制辊筒结构，辊筒表面做防滑发黑处理，

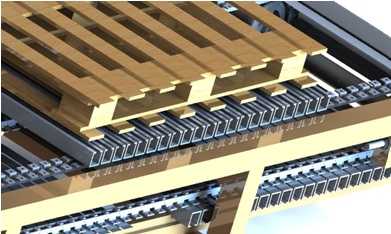

　　单根辊筒的额定承载能力匹配满垛托盘的单点载荷，避免托盘输送过程中出现局部塌陷、卡滞问题；相邻辊筒的间距经过反复核算，确保常用规格的塑料托盘、木托盘在输送过程中底部始终有至少三根辊筒同时接触支撑，不会出现托盘边角卡入辊缝的情况。线体侧边设置连续的导向挡边，采用折弯钢板焊接成型，挡边高度高出输送面一定距离，可对托盘运行轨迹进行约束，避免托盘偏斜后从线体侧边滑落，导向挡边与支腿采用螺栓连接，后期可根据实际使用的托盘规格调整挡边间距，适配不同尺寸的托盘输送需求。驱动端采用端部集中驱动的布置形式，电机减速机安装于线体进料端的侧边位置，通过链传动结构带动所有辊筒同步转动，传动链条外侧设置全封闭的防护罩壳，避免车间内的灰尘、

　　杂物落入传动部位造成磨损，同时防止作业人员衣物、肢体卷入传动结构，满足车间作业的安全防护要求。线体的安装边界需要结合车间整体布局预留空间，线体侧边距离墙体、固定设备的距离需要预留至少600mm的检修通道，便于后期对驱动部件、辊筒轴承进行维护更换；线体两端的接驳位置需要根据对接设备的高度调整输送面高度，确保托盘在不同设备之间转运时无高度差，避免出现托盘磕碰、货物倾翻的问题。在结构设计过程中，针对长距离输送的挠度问题做了专项优化，支腿的排布间距经过力学仿真核算，确保线体在满载状态下，中段的最大下挠量控制在允许范围内，不会出现辊筒转动卡滞、托盘运行抖动的问题；辊筒两端采用带座外球面轴承安装，具备一定的自调心能力，

　　可抵消安装过程中出现的少量同轴度误差，降低加工与安装的精度要求，提升设备运行的稳定性。线体的框架结构采用标准型钢焊接后整体去应力处理，避免长期承载后出现框架变形，焊接部位全部做打磨处理，表面喷涂防锈底漆与面漆，可适应车间内多粉尘、少量油污的作业环境，延长设备的整体使用寿命。针对满托盘输送的启停冲击问题，驱动端配置软启动功能，启动与停止时的加速度控制在合理区间，避免托盘上的货物因为惯性出现移位、倾倒，尤其适配堆码层数较多的整托货物输送场景。线体上可根据实际需求加装光电检测位、阻挡器等附件，实现托盘的自动积放、工位自动停靠功能，可直接接入车间的生产物流管控系统，实现输送过程的自动化管控，无需人工全程值守操作。
