户用光伏配套离网型逆变装置结构设计

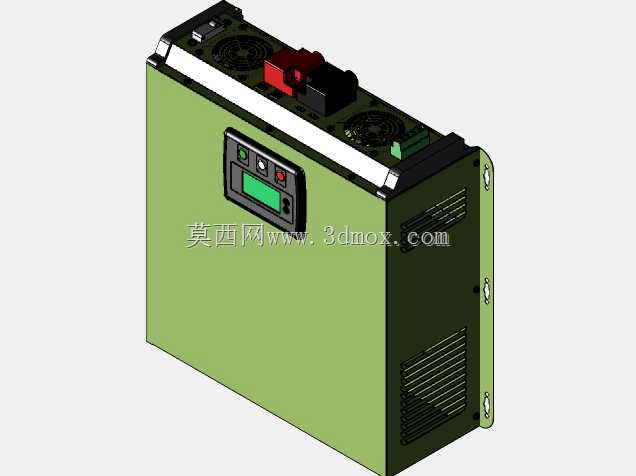

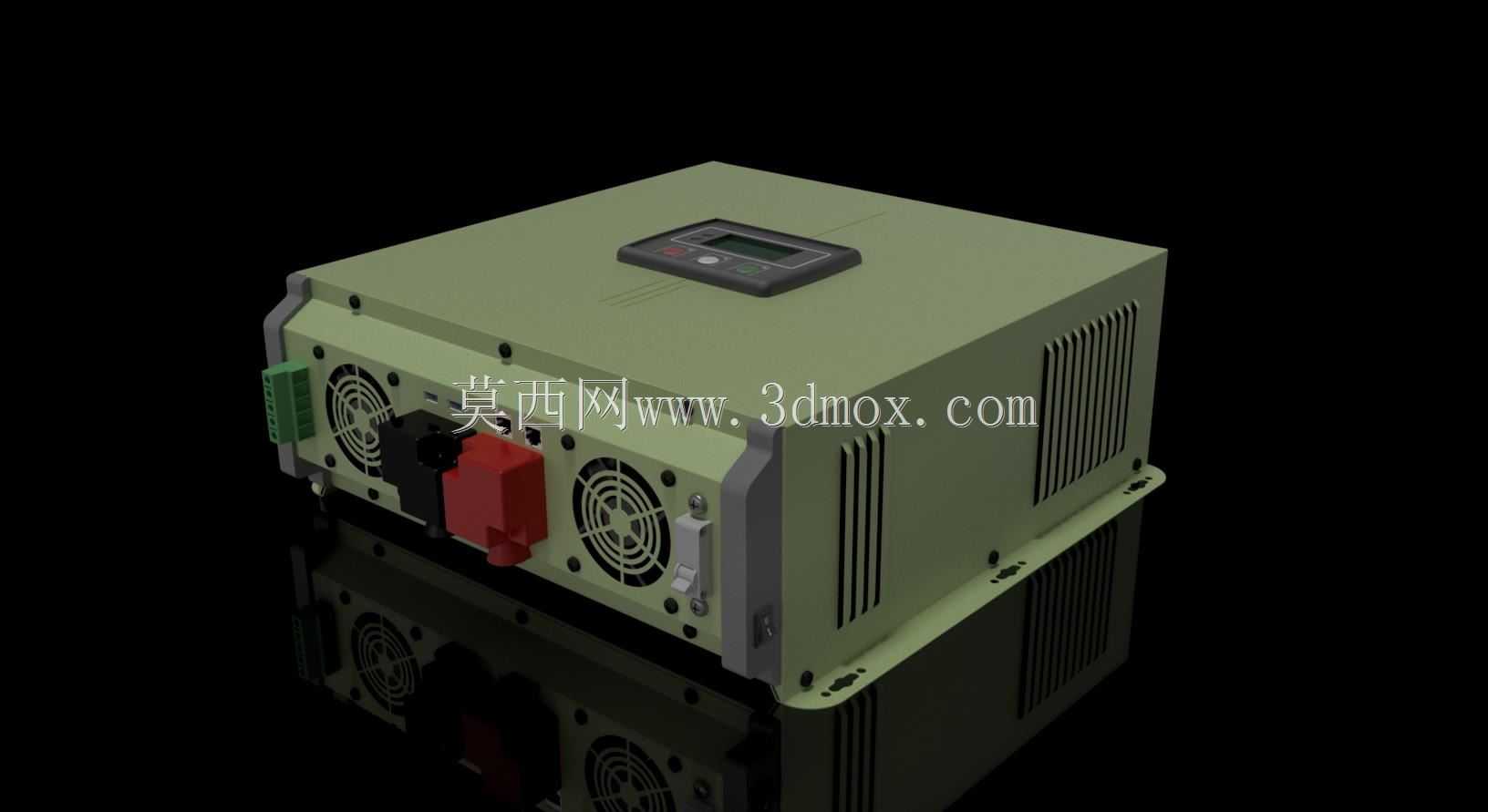

　　这款逆变装置主要面向户用离网光伏系统、小型分布式光伏备用供电场景设计，核心作用是将光伏组件输出的直流电转换为符合民用供电标准的交流电，可直接对接家用负载、小型户外作业设备，也可配套储能电池组实现断电场景下的应急供电。从结构设计逻辑来看，整机采用封闭式金属壳体，外壳选用冷轧钢板做军绿色静电喷塑处理，兼顾户外安装场景下的防腐蚀、抗磕碰性能，壳体边角做圆弧包边处理，避免安装维护过程中划伤操作人员。壳体顶部集成嵌入式液晶操作面板，面板区域做下沉式设计，表面覆盖透明PC防护片，既可以实时显示输入电压、输出功率、负载率等运行参数，也能避免户外落灰、零星溅水对按键和显示屏的损伤。设备两侧的散热结构做了差异化设计，一侧布置两个轴流散热风扇，

　　风扇外侧加装金属防护网，防止异物卷入扇叶，对应内部功率模块、整流桥等发热量大的元器件安装位置，通过强制风冷将工作热量快速导出；另一侧开设多组平行冲压通风槽，槽口做向下折弯的防雨檐结构，兼顾进风需求的同时，避免垂直下落的雨水顺着通风槽进入设备内部。设备接口端集中布置在壳体正面左侧区域，直流输入侧配置大电流接线端子，端子旁设置红色防误操作保护盖，交流输出侧配置标准民用插座与接线端子排，同时集成接地端子、过载保护开关，所有接线位都预留了充足的走线空间，方便现场接线时的线缆弯折与固定。整机底部设计一体化安装法兰，法兰上开设四个长圆形安装孔，可适配墙面挂装、支架平放两种安装方式，长圆孔的设计可以抵消安装支架的加工误差，降低现场安装的对位难度。

　　从安装边界来看，整机宽度控制在350mm以内，深度280mm左右，高度200mm上下，整体体积紧凑，既可以在家庭光伏配电间内壁挂安装，也可以直接固定在户外光伏支架的预留平台上，不需要额外占用过大的安装空间。内部结构采用分层布局，底层为功率器件安装层，直接通过导热硅胶垫与壳体底板贴合，利用金属壳体辅助散热；中层为控制电路板安装层，通过绝缘立柱与底层功率区隔离，避免强电干扰控制信号；上层为接线与操作层，对应外部的操作面板与接线端口，分层设计既方便生产过程中的装配工序拆分，也便于后期维护时的故障排查，不需要完全拆解整机就能触达大部分易损元器件。设备的散热风道采用横向直通风道设计，风扇侧出风、通风槽侧进风，风道内部没有多余的结构遮挡，

　　风阻较低，在满负载运行状态下可以将核心功率器件的温度控制在合理区间，延长设备的连续运行时长。壳体的拼接处都加装了导电泡棉密封条，既可以提升壳体的防护等级，达到IP32以上的防护能力，应对日常的溅水、灰尘侵入，也能实现整机的电磁屏蔽，避免设备运行时的电磁干扰对外影响周边通讯设备，同时也能抵御外界的电磁干扰影响设备运行稳定性。接线端口区域预留了线缆固定夹的安装位，现场接线完成后可以将外接线缆通过线夹固定在壳体上，避免线缆受外力拉扯时导致接线端子松脱，引发接触不良、打火等安全隐患。从实际应用适配性来看，这款结构设计可以覆盖1-5kW功率段的离网逆变器产品，通过调整内部功率器件的规格，不需要大幅改动壳体结构就能衍生出不同功率等级的产品，大幅降低同系列产品的开模与生产制造成本，适合中小批量的新能源供电设备生产场景。
