废水管路承插式连接套筒结构

　　这套承插式管路连接件主要面向建筑给排水、工业废水收集、设备排污支路的现场装配场景，用于两段不同口径或者同口径硬质排水管道的快速对接，替代传统现场焊接、胶粘的固定连接方式，在需要后期拆检、管路清通的排污工位实用性很强。

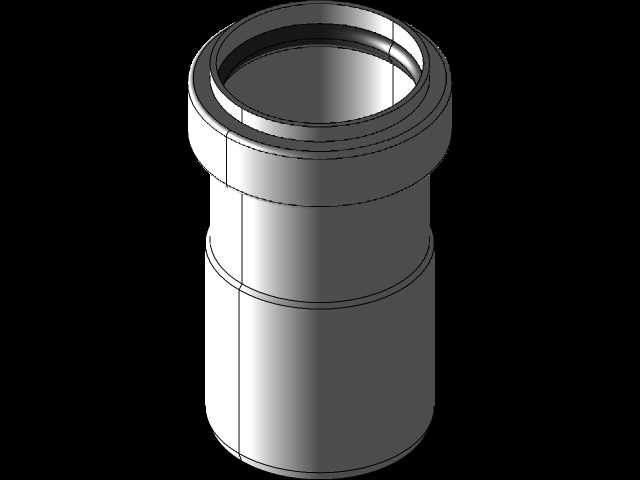

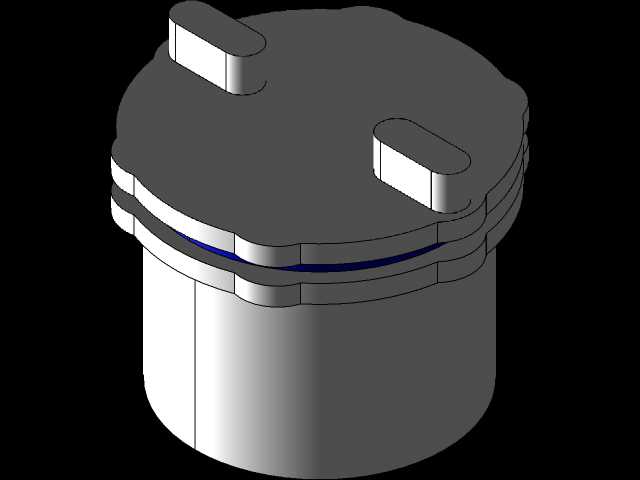

　　从结构设计逻辑来看，连接件上端做了加宽的承口台阶，承口内壁预留了密封件安装槽位，现场装配时将待接入管道端部插入承口，配合橡胶密封圈即可实现径向密封，台阶端面同时承担轴向限位作用，避免管道插入深度超标挤占内部通流截面；下端为等径直筒段，外壁预留了环形加固筋，对应下方管路对接时的粘接或者卡箍压紧位置，直筒段壁厚从上到下保持均匀过渡，没有突变截面，长期输送含固体颗粒的废水时，不会在壁厚突变位置形成涡流淤积。

　　建模过程中首先锁定通流内径作为核心基准，全程保证内孔同轴度，避免对接后出现台阶错位造成排水阻力陡增；上端承口的外径比下端直筒段大出一个密封槽加壁厚的余量，整体轴向高度按照常规排水管路插入深度的1.2倍取值，既保证插入后连接强度足够，也不会因为套筒过长占用过多管线安装空间。外轮廓的两道环形凸筋分别对应承口底部和直筒段中部，一方面提升薄壁筒体的径向抗外压能力，避免管路埋地或者外包保温层时出现筒体变形，另一方面也可以作为卡箍安装的定位基准，现场施工时不需要额外画线定位。

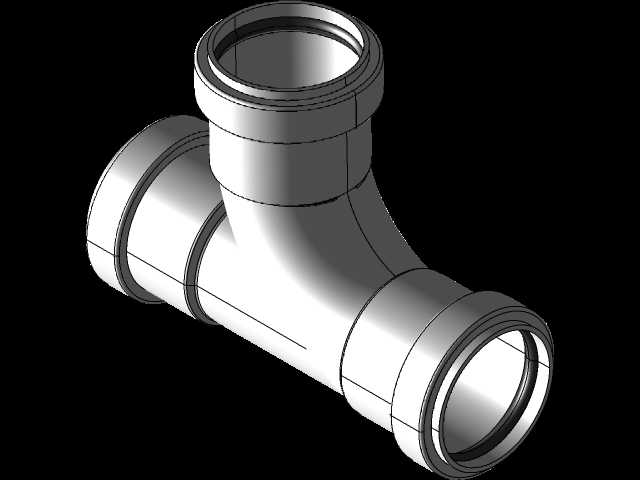

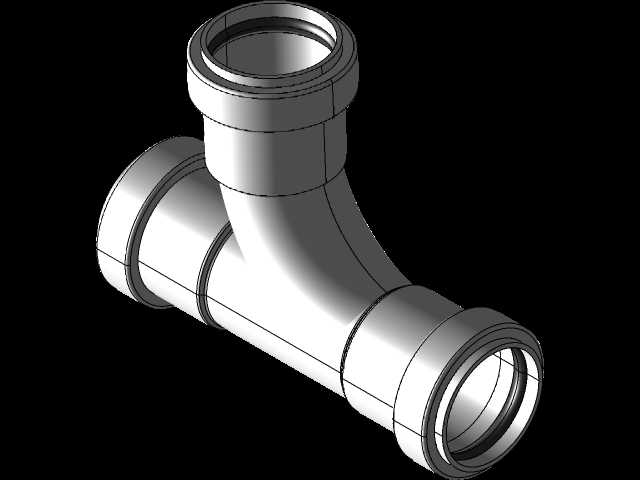

　　实际选型应用时，该连接件可以适配同系列的三通、异径管配套使用：在废水支路汇入主管道的节点，用三通替换直通套筒实现支路排污接入；在前后管道口径不一致的位置，搭配异径接头完成通径过渡，所有对接端面的密封槽尺寸保持统一模数，密封圈可以通用互换。安装边界方面，承口端部预留的装配间隙需要根据管材的热膨胀量预留，金属管材场景下套筒外壁可以直接配套卡箍紧固件，塑料管材场景下承口内壁可以预留涂胶余量，不需要二次加工扩口。

　　结构校核阶段重点验证了两个工况：一是管路满管排水时的内压承载，环形凸筋位置的应力水平远低于筒体母材的许用应力，不会出现鼓胀变形；二是管路发生轻微沉降错位时，承插配合的间隙可以补偿小角度的轴线偏斜，避免硬连接状态下焊缝或者粘接面被掰裂。整个零件没有复杂的异形曲面，所有特征均为回转体结构，加工时无论是铸造成型还是棒料车削都可以快速成型，量产一致性容易保证，后期维护拆解时只需要松开外侧卡箍即可拔出管道，清理管路内部淤积的杂物后可以重新装配复用，不需要整体更换管路段。
