英制NPT接口紧凑型压力调节器结构

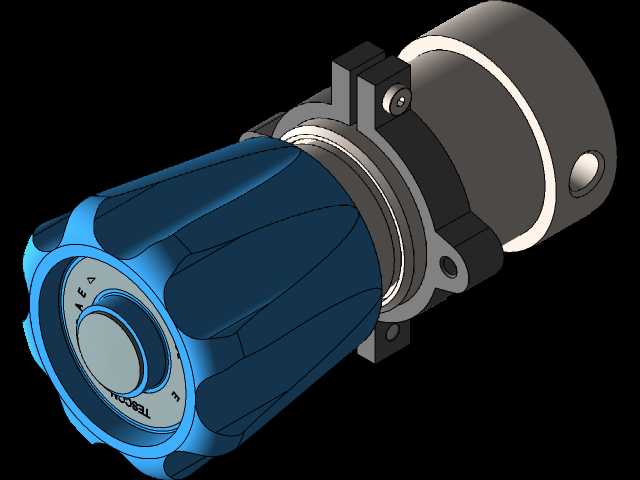

　　这套调压元件的三维结构，还原了小口径工业气路里最常见的面板安装式减压调节器形态，0.25英寸NPT锥管螺纹的接口规格，直接适配实验室气路、半导体特气输送、小型工艺测试台、便携分析仪器这类空间紧凑、接管口径偏小的应用场景。从建模的结构拆分逻辑来看，主体分为三个功能区段：前端带防滑竖纹的蓝色调节旋钮段、中部叠层密封的阀体芯段、后部带安装支架的气腔端盖段，每一处外形特征都对应实际装配与使用的硬性需求。

　　旋钮端面上刻印的压力刻度环，配合中心的锁紧按压结构，是这类 Tescom 15k 系列调节器的典型设计：旋转旋钮时内部弹簧压缩量改变，直接驱动阀芯膜片组件平衡出口压力，刻度标识可以让现场运维人员快速预设输出压力区间，中心锁止结构在压力设定完成后按下，避免设备运行中受振动误碰导致压力漂移。旋钮外壁的纵向防滑棱，不是单纯的外观装饰，建模时特意保留了棱边的拔模斜度，对应注塑件的出模工艺，即便操作人员戴薄型丁腈手套，也能获得足够的旋转摩擦力，不会出现拧动打滑的问题。

　　中部阀体的多层环形台阶，分别对应密封圈槽、膜片夹持位、阀芯导向套的安装空间，不同直径的同轴台阶严格保证弹簧、膜片、阀芯三者的同轴度，避免偏载导致的调压滞后或者内漏。侧面伸出的带孔安装支耳，是面板固定的核心边界：两个支耳的通孔中心距、支耳到阀体轴线的高度差，都严格按照实物测绘尺寸建模，选型时可以直接在设备面板上开出对应避让孔，用两颗锁紧螺母就能把整个调节器卡在面板上，不需要额外设计复杂的固定托架。

　　后部的圆柱形气腔端盖上，预留了侧向的辅助测压孔，这个孔位既可以安装微型压力表实时显示出口压力，也可以作为泄压口或者二次取气口，适配不同气路的拓展需求。整体外形的最大径向尺寸集中在旋钮段，阀体主体的外径比旋钮小约15%，安装时面板后方只需要预留阀体长度的纵深空间，旋钮部分凸出于面板正面，操作时不会和周边的管路接头产生干涉。

　　建模过程中把所有配合面的间隙、密封槽的宽度深度、螺纹段的有效旋合长度都做了还原，结构工程师拿到模型后，可以直接把它嵌入整套气路总成的装配体里，核对相邻电磁阀、过滤器、管路接头的空间位置，提前排查接管时的扳手操作空间是否足够，避免后期装配出现零件干涉、无法拧动接头的问题。这类小口径调节器的核心作用是把上游输入的较高波动压力，稳定输出为下游设备需要的恒定低压，在小流量精密气路里，它的压力波动控制精度直接决定后续分析仪器、测试工装的工作稳定性，三维结构的完整还原，也能让设计人员直观理解内部弹簧、膜片、阀芯的堆叠逻辑，在做定制化气路布局时快速判断安装方向、接口朝向是否符合走线走管的工艺要求。
