起重吊钩组件与黄铜截止阀成套结构

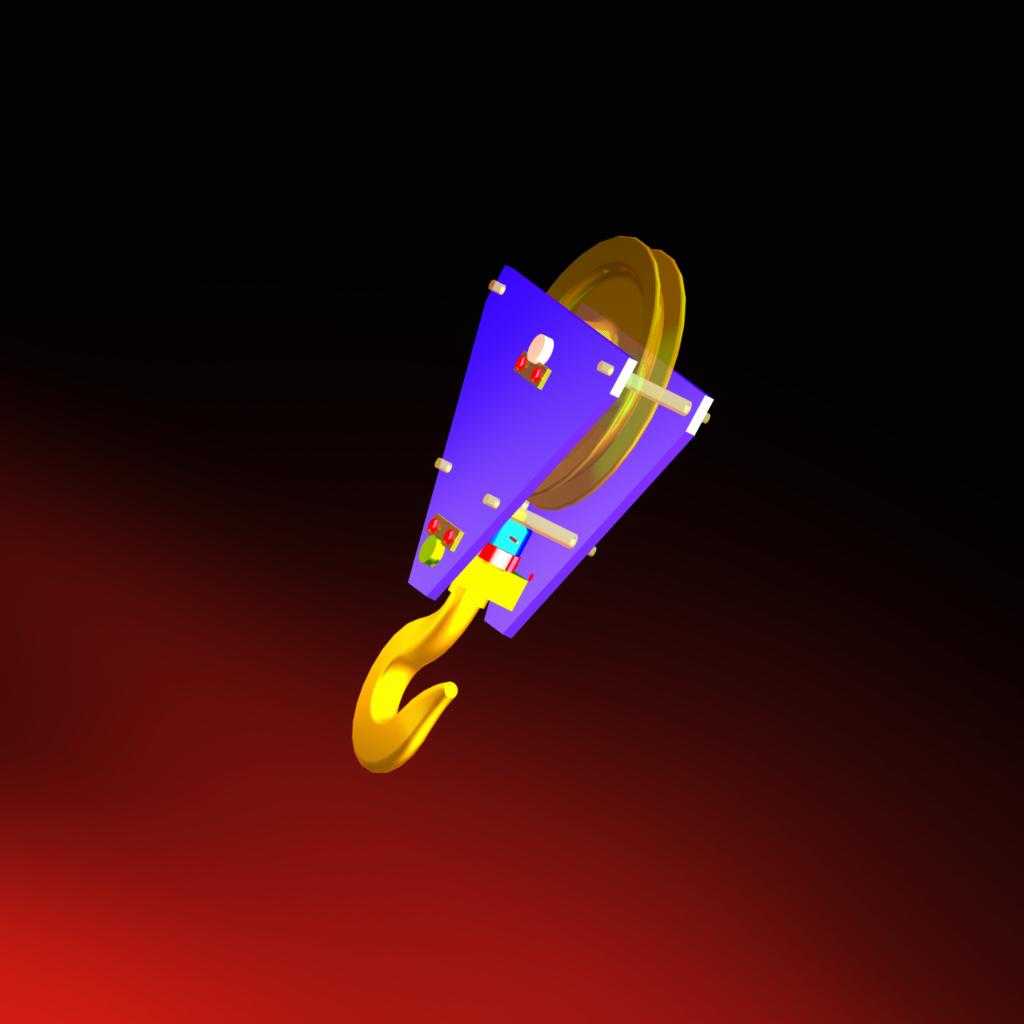

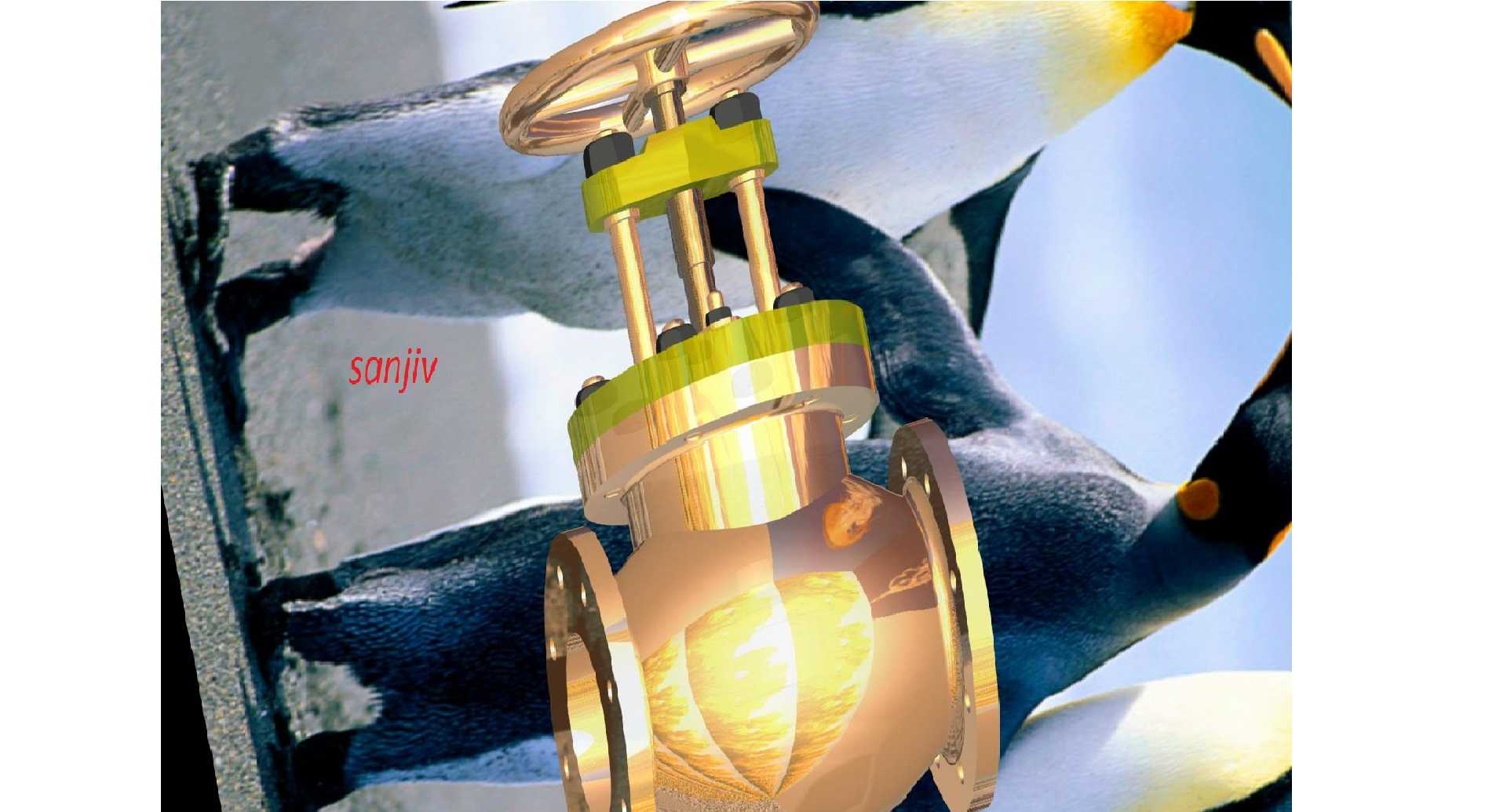

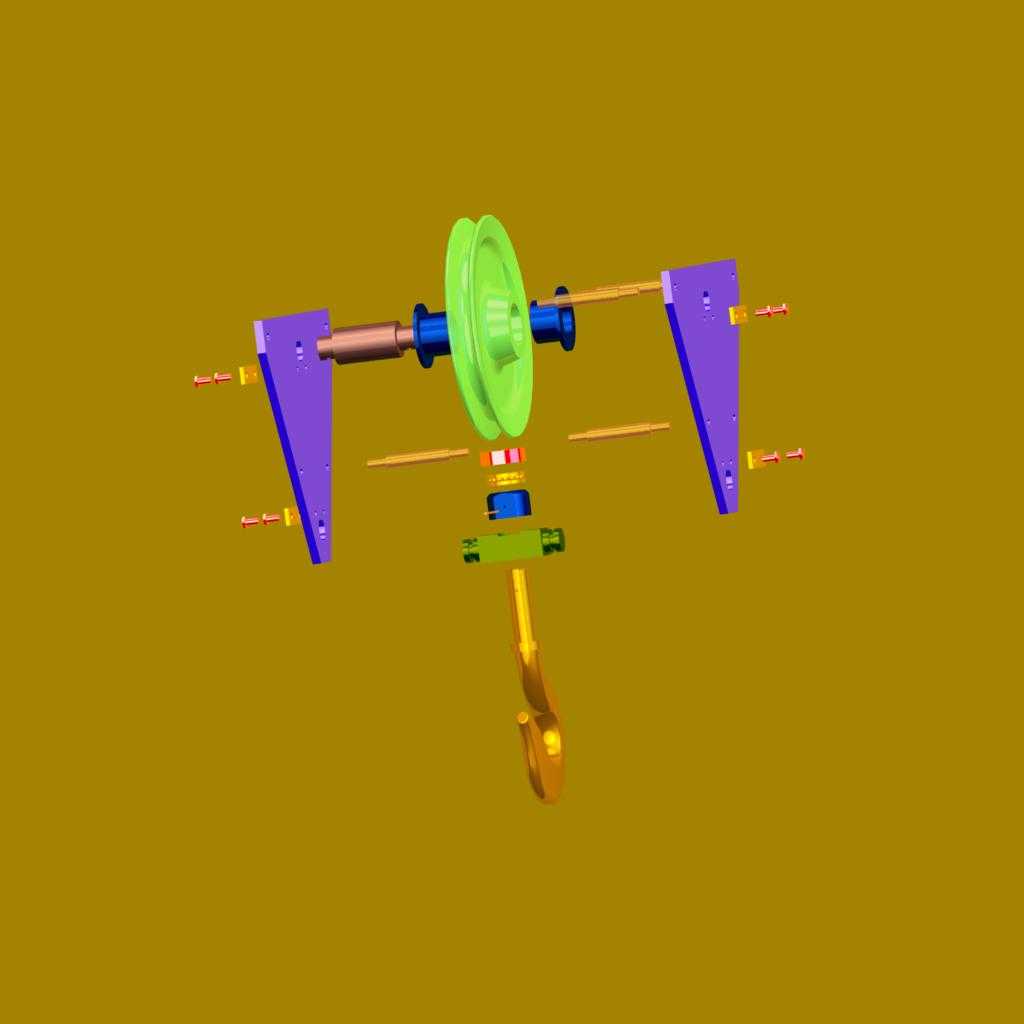

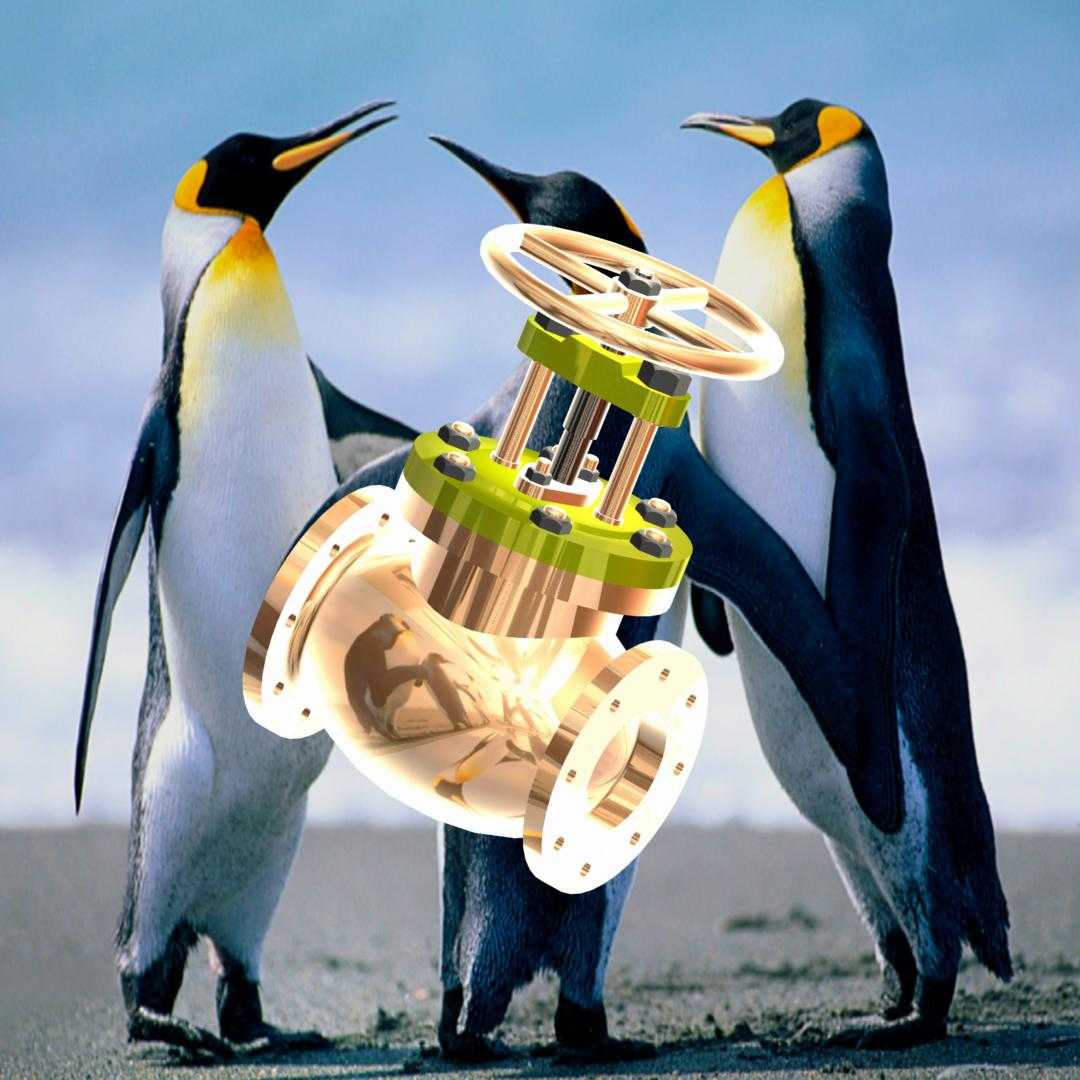

　　这套结构围绕起重取物与管路截流两类典型机械场景展开，吊钩部分服务于车间桥式起重机、门式起重机及临时吊装作业，承担钢丝绳索具、链条吊具与被吊工件之间的连接传力；截止阀部分则面向水、油、低压气体等管路系统，通过手轮驱动阀杆升降，改变阀瓣与阀座之间的通流间隙，实现管路开启、关闭和流量调节。建模时先从功能边界拆分零件：吊钩组件重点表达钩体弯曲承载段、钩颈连接段、防脱锁片以及滑轮或吊点配合关系，钩口内侧需要保留索具接触圆弧，避免尖锐棱边造成钢丝绳局部应力集中；防脱锁片布置在钩口开口侧，依靠弹簧或自重贴合钩尖，在索具松弛时限制吊索滑出，但不能阻碍正常挂摘钩动作。截止阀采用明杆式结构思路，手轮位于顶部，阀杆梯形螺纹与阀盖螺母配合，

　　旋转手轮时阀杆产生轴向位移，操作人员可直接从阀杆伸出长度判断阀门开度。阀体中部为直通流道，两端法兰用于与管道对接，法兰盘上的螺栓孔分布、密封面外径和端面间距构成主要安装边界；阀盖通过螺栓压紧在阀体上，中间设置密封填料区域，阀杆穿过填料压盖，既保证升降运动，又减少介质外漏风险。外形设计上，阀体采用黄铜质感表现，流道转折处保留圆滑过渡，降低流体阻力和铸造应力；手轮采用轮缘加辐条形式，直径需兼顾手动操作力矩与外围空间，过小会导致启闭费力，过大则容易与邻近管道、支架干涉。吊钩与阀门虽然用途不同，但在成套模型中都体现了机械设计对载荷路径、运动间隙和安装维护的关注：吊钩强调安全承载、防脱和索具兼容性，阀门强调密封、节流、操作反馈和管道连接尺寸。

　　结构校核时，吊钩应关注危险截面的拉伸与弯曲复合应力，钩体开口变形量以及锁片可靠性；截止阀应关注阀瓣对中、阀杆稳定性、填料压紧量和法兰螺栓预紧顺序。三维装配中需要保留手轮转动空间、阀杆升程、法兰螺栓拆装空间以及吊钩与滑轮组、卸扣、钢丝绳之间的相对运动间隙，避免实际现场出现吊装干涉或阀门无法维护的问题。
