FTC竞赛用大直径辐条式传动齿轮

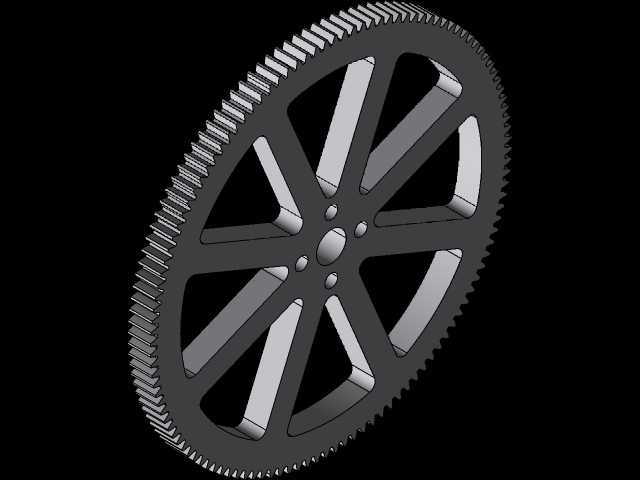

　　这款齿轮的设计定位非常明确，面向FTC机器人竞赛的动力传递场景，在竞赛机器人的底盘行走、升降机构、机械臂回转等需要大减速比、大扭矩传递的工位中承担核心传动角色。区别于工业设备中常用的厚实腹板式齿轮，该零件采用了八根对称分布的斜向辐条支撑轮缘与中心轮毂，在保证轮齿啮合刚性、整体抗扭强度的前提下，大幅削减了零件自身重量，这对于对整机重量有严格限制、同时需要尽可能降低运动惯量的竞赛移动机器人来说，能有效提升启停响应速度，减少驱动电机的无效负载。

　　从结构细节来看，轮缘外侧加工有连续均匀的渐开线啮合齿，齿形参数适配竞赛场景常用的标准模数传动齿轮，啮合侧隙控制在合理区间，既可以避免正反转切换时出现过大回差，也能防止装配公差累积导致卡齿。中心轮毂区域设置了同轴的主安装孔与周边多个定位小孔，主孔用于和输出轴进行周向固定，周边小孔既可以作为紧定螺钉的安装位，也能配合销钉实现扭矩的冗余传递，避免大负载下轴与轮毂之间出现打滑空转。辐条采用斜向放射布局，相比直辐条，这种结构在承受交变扭转载荷时可以更好地分散应力，避免辐条与轮缘、轮毂的交接位置出现应力集中断裂，同时镂空的大窗口也方便装配时工具伸入，对齿轮内侧的紧固件进行操作。

　　在安装边界层面，设计时需要重点核对齿轮的外径尺寸与机架内部的预留空间，轮齿啮合侧需要保证和配对齿轮的中心距公差控制在允许范围内，轴向方向要预留出挡圈或者轴套的定位空间，防止齿轮运转时出现轴向窜动。这类齿轮既可以采用3D打印方式快速制作原型用于竞赛迭代，也可以通过铣削加工铝合金材料获得更高的承载能力，适配不同负载等级的机器人机构。实际选型时，要结合驱动电机的输出扭矩、减速级的传动比分配，确认齿面接触强度与辐条的抗变形量，在高速运转工况下还可以对轮体做动平衡校验，降低振动带来的啮合噪音与轴系磨损。
