保时捷卡雷拉911车身曲面造型设计

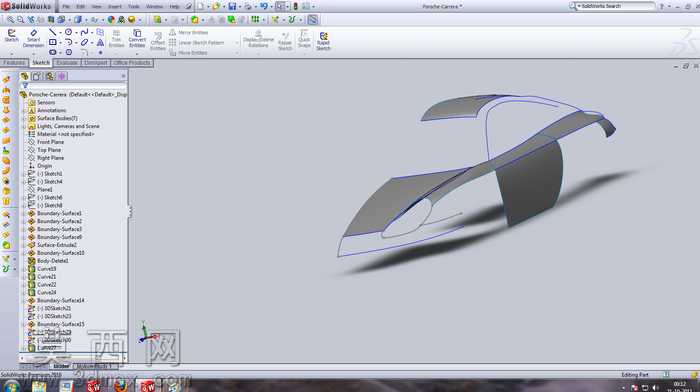

本作品围绕保时捷卡雷拉911的经典跑车外观开展三维曲面建模设计，依托SolidWorks软件的曲面建模模块完成主体造型搭建。设计初期先梳理保时捷卡雷拉911的经典造型特征，梳理其溜背式车顶线条、圆润前脸轮廓、流畅侧围曲面的比例关系，先绘制多组空间基准草图，确定车身总长、轴距、车高、轮距的核心尺寸基准，搭建整体造型的空间骨架。建模过程中优先采用放样曲面、边界曲面工具构建车身外覆盖件的基础曲面，通过调整曲面控制点的位置与权重，反复校验曲面的曲率连续性，保证车身曲面达到G2连续标准，避免出现曲面褶皱、曲率突变的问题，还原经典跑车顺滑的光影反射效果。针对车顶与车尾衔接的溜背过渡区域，采用引导线控制放样路径，精准还原卡雷拉911标志性的溜背弧度，兼顾空气动力学特性与经典造型辨识度。侧围曲面建模时同步匹配车门分缝、轮拱轮廓的位置关系，预留出车窗、车灯、轮毂安装位的结构边界，保证曲面拆分后各部件的衔接精度。建模过程中通过软件的曲率分析、斑马纹检测工具实时校验曲面质量，对曲率波动较大的区域通过调整草图控制点、添加辅助约束曲线的方式进行优化，确保整体曲面顺滑流畅。当前模型呈现了车身主体外曲面的核心造型结构，完整还原了保时捷卡雷拉911的经典外观轮廓，曲面过渡自然，比例协调准确，可作为汽车外观设计参考、曲面建模练习素材，也可用于后续添加细节结构、完成整车装配建模的基础文件，为后续渲染、结构深化、3D打印等应用提供可靠的曲面基础。
