工业级金属螺旋梯结构三维设计

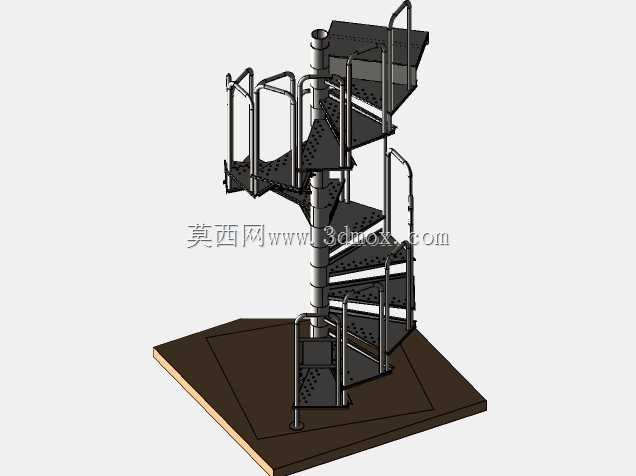

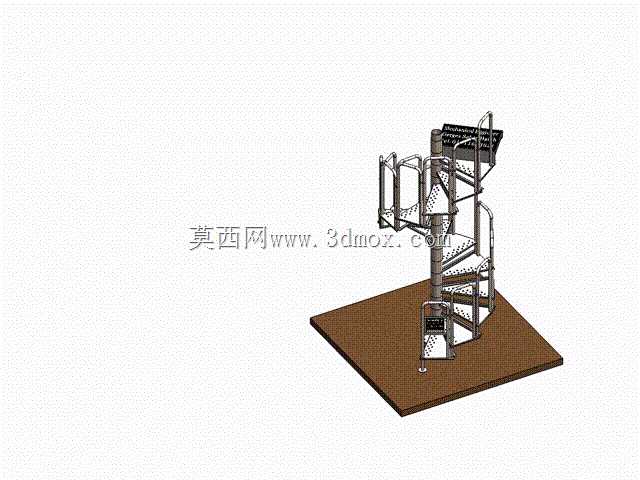

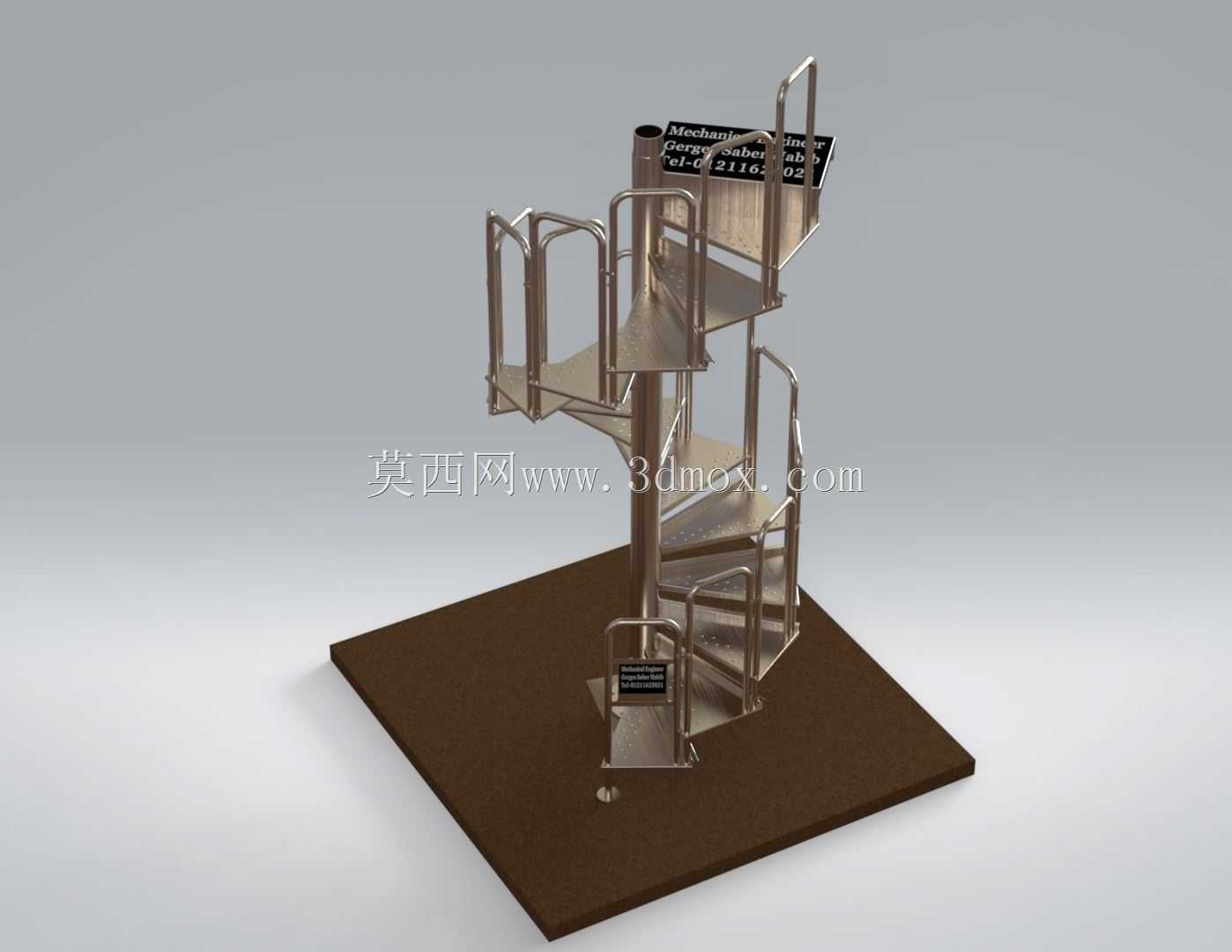

　　这款螺旋梯的三维结构设计，核心面向狭小竖向空间的通行需求，常见于工业厂区设备操作平台登高、仓储夹层连通、小型工业建筑竖向交通场景，相比直跑梯能节省至少60%的平面占地，在空间受限的工业场景中适配性极强。从实际使用逻辑出发，整梯以中心承重柱为核心受力载体，所有踏步均围绕中心柱呈螺旋状排布，每级踏步的悬挑端设置连续环绕的防护护栏，护栏扶手沿螺旋走向顺滑过渡，全程无突兀断点，能保障人员上下通行时的手部支撑连续性，避免通行过程中出现扶握空挡。

　　设计阶段优先考虑受力合理性，中心柱采用厚壁圆管结构，底部与预埋安装基板满焊连接，基板预留多组螺栓安装孔，可直接通过膨胀螺栓与混凝土地面或钢结构平台面板固定，安装时无需额外做大面积地面开挖，适配现有场地的改造加装需求。踏步采用防滑花纹钢板弯折成型，踏步外侧边缘做上翻止滑边，避免人员通行时脚底侧滑，每级踏步的旋转升角控制在40度以内，踏步宽度从中心柱向外逐渐递增，人员常走的踏步外侧区域有效宽度不小于220mm，符合工业场所人行梯的通行尺寸要求，日常携带小型工具上下时不会出现踏空风险。

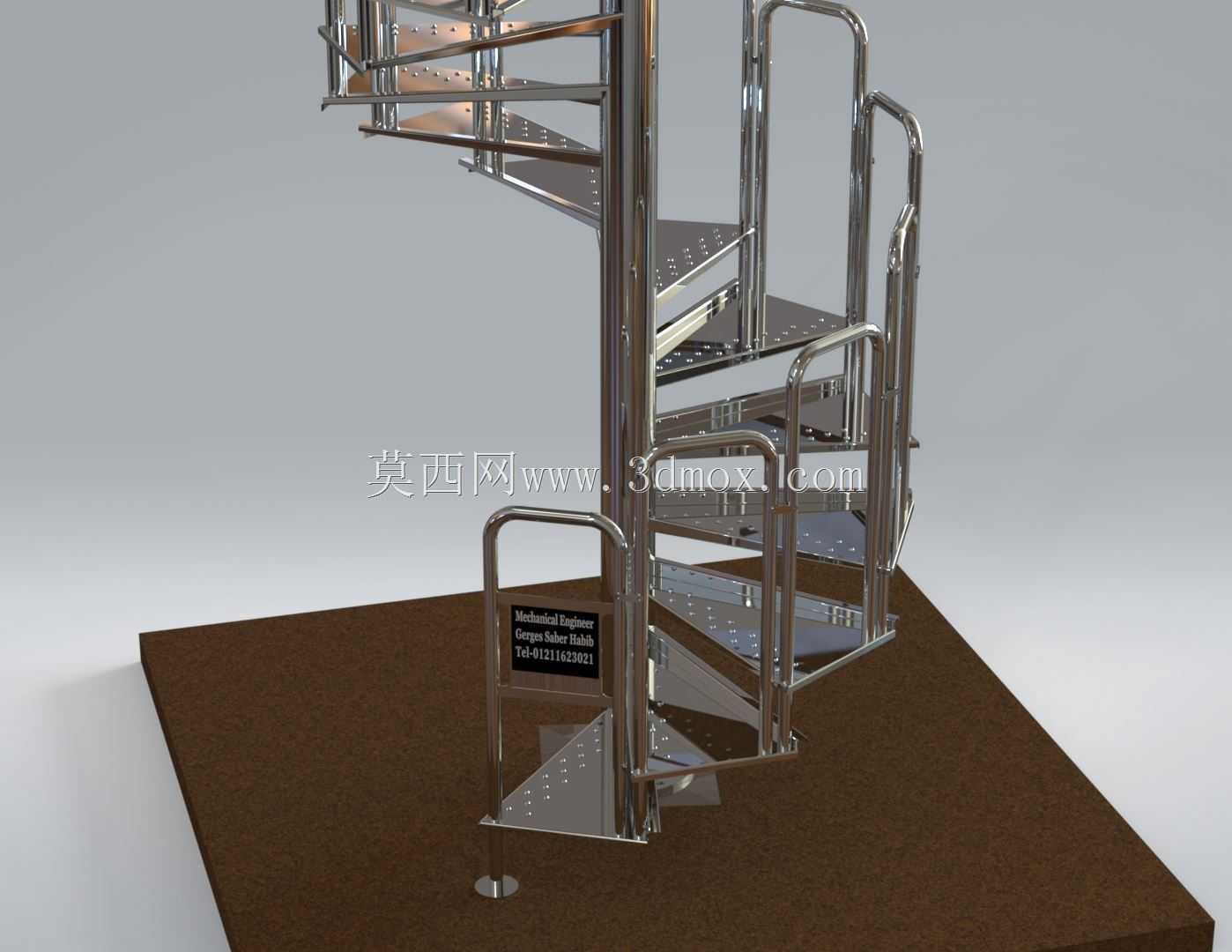

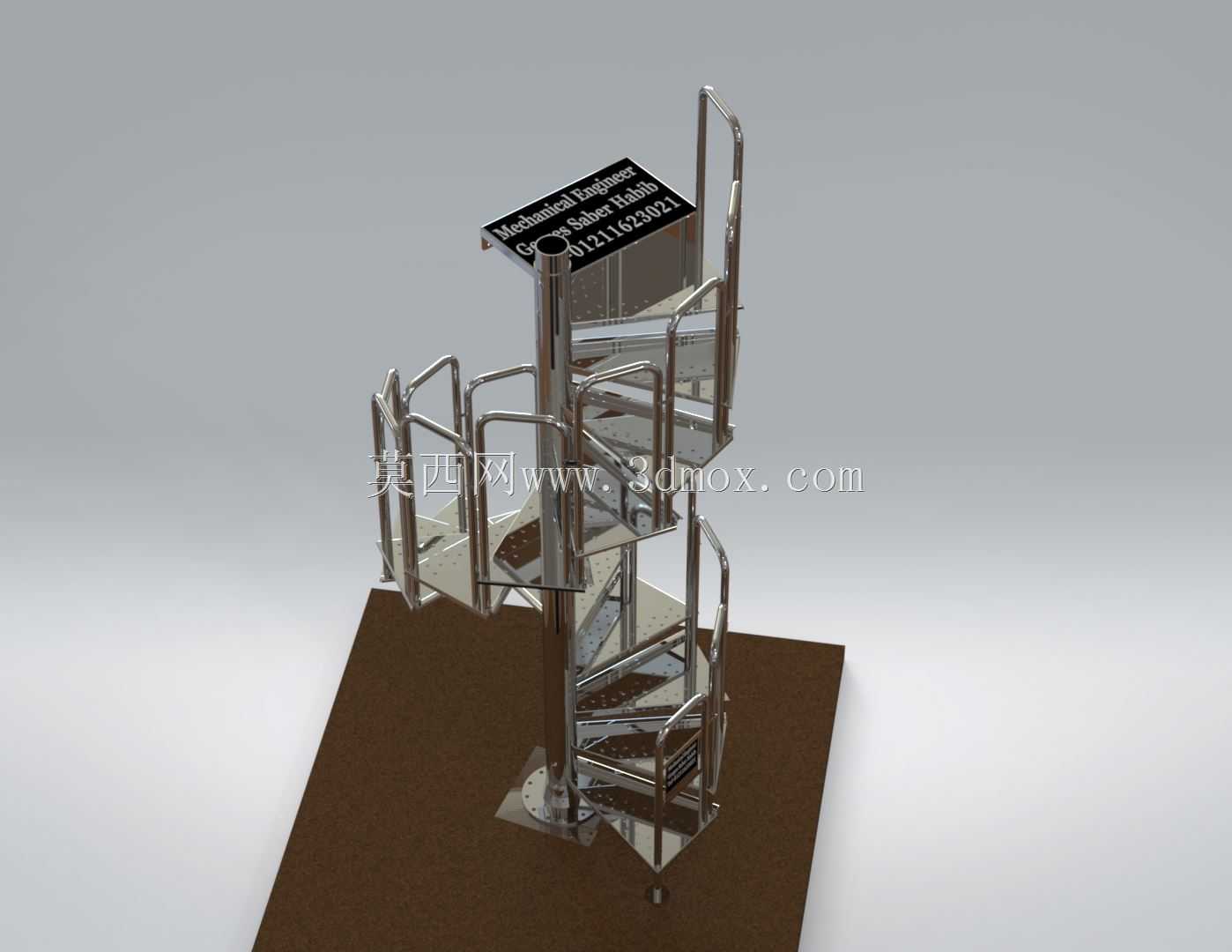

　　护栏部分采用竖杆加双道横杆的结构，竖杆间距控制在110mm以内，防止人员意外从护栏间隙跌落，护栏整体高度设置为1050mm，刚好适配成年男性站立时的腰部防护高度，扶手采用圆管弯折，表面无尖锐焊点凸起，扶握时不会划伤手部。整梯的顶部出口位置设置加宽过渡平台，平台与上层楼面或设备操作平台齐平衔接，平台边缘同样设置防护栏，仅预留通行开口，避免上下梯衔接处出现无防护的坠落风险。从安装边界来看，整梯的平面投影为正圆形，直径控制在1.6米范围内，只要现场预留直径1.8米的圆形安装区域即可完成整梯部署，竖向高度可根据实际层高调整踏步数量，单段梯的最大适用高度可达4.5米，若层高更高可在中间设置中转休息平台分段衔接。

　　建模过程中对所有焊接节点做了细化处理，中心柱与踏步的连接位置加设三角加强筋，提升踏步的承重能力，单级踏步的额定承重不小于150kg，可满足单人携带10kg以内工具通行的载荷要求，整梯的所有外露金属构件均预留了镀锌或喷塑的工艺余量，建模时未设置过薄的易变形结构，避免后续生产加工时出现焊接变形问题。另外，设计时特意规避了踏步与护栏的干涉问题，螺旋上升过程中每级踏步与上方护栏的垂直净空不小于2米，人员直立通行时不会出现碰头情况，底部第一级踏步距离地面的高度控制在180mm以内，方便人员抬脚起步，最顶部一级踏步与上层平台的高差不大于20mm，避免上下衔接处出现绊脚风险。从结构受力传导路径来看，人员通行时的载荷通过踏步传递到中心柱，再由中心柱底部的安装基板传递到地面基础，整体受力路径清晰，无多余的受力冗余构件，在保障结构强度的前提下尽可能控制整梯自重，降低安装时的吊装难度，小型场地内两名安装工人即可完成整梯的组装与固定，无需动用大型吊装设备。
