工业散料存储中转储料仓结构设计

　　在散料加工、物料中转的生产链路里，储料仓是衔接上游来料与下游工序的核心缓冲节点，不管是粮食加工、建材生产、化工散料输送还是冶金配料环节，这类储料结构都承担着暂存物料、平衡生产节拍、避免工序断料的作用，很多生产线的连续运转稳定性，很大程度上取决于储料仓的结构设计是否匹配现场物料特性与安装空间。做这个储料仓的三维结构时，最先要敲定的是仓体的锥角设计，这部分直接关系到物料能不能靠自重顺利滑落，不会出现架桥、堵料的问题——如果是流动性较好的颗粒物料，锥角可以适当放缓，要是针对粉料、带一定湿度的散料，锥角就要结合物料的安息角做调整，保证仓壁倾角比物料安息角大5到8度，避免物料粘附在仓壁上长期堆积，影响实际存储容积甚至造成物料变质。

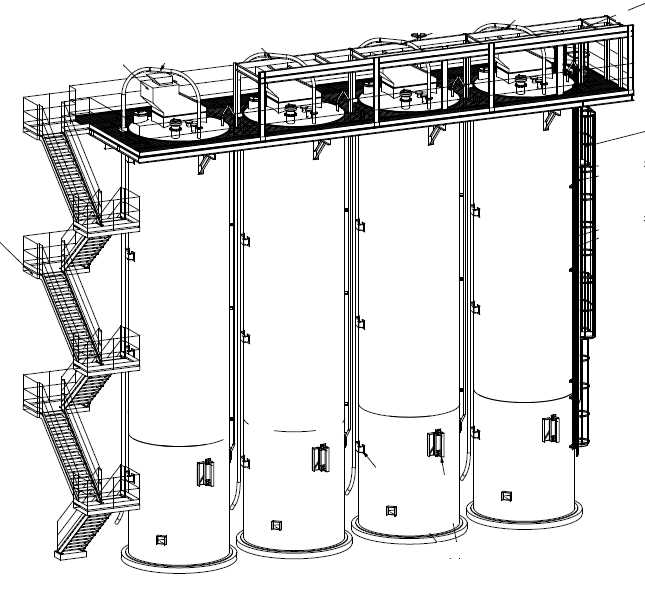

　　仓体的上部采用直筒段设计，这部分的作用是保证储料容积的同时，让进料时的物料冲击不会直接作用在锥段位置，直筒段的高度要结合现场的进料方式确定，如果是皮带机来料，直筒段高度要预留出落料的缓冲空间，避免进料时物料飞溅溢出，同时直筒段的侧壁要预留检修口位置，方便后期清理仓内结块物料、检查衬板磨损情况。仓体的支撑结构采用多根立柱均匀分布在直筒段下部的加强圈位置，加强圈的设计是为了避免满仓时仓壁受物料侧压力出现变形，立柱的截面尺寸要结合满仓总重量做载荷校核，同时要考虑现场地面的承载能力，立柱底部要预留地脚螺栓安装孔，安装时要保证整个仓体的垂直度偏差控制在千分之一以内，避免长期偏载造成结构焊缝开裂。

　　出料口的位置设计在锥段最底部，尺寸要匹配下游的给料设备接口，不管是接振动给料机还是螺旋输送机，出料口的法兰尺寸要和后续设备的进料口做适配，同时要在出料口上方预留闸板阀的安装空间，方便后期检修下游设备时切断料流，不需要清空整个仓内的物料。仓顶部分除了进料口之外，还要预留排气口和料位计安装位，进料时仓内的空气需要顺利排出，避免仓内形成正压造成进料不畅或者粉尘外溢，料位计的安装位置要避开进料口的落料路径，防止物料直接冲击料位计造成检测数据不准或者设备损坏。考虑到部分磨琢性较强的物料会磨损仓壁，在锥段内壁可以预留衬板安装的螺栓孔位，后期可以根据物料特性更换耐磨衬板，延长整个储料仓的使用寿命，不需要整体更换仓体结构。

　　安装边界方面，整个储料仓的外围要预留足够的操作空间，尤其是检修口、闸板阀的位置，要保证操作人员可以顺利到达作业位置，仓体和周边厂房立柱、其他设备的净距要满足检修通道的要求，不能出现安装后无法操作维护的问题。另外在设计时还要考虑物料的偏析问题，如果是颗粒大小不一的混合物料，进料时要尽量让物料落在仓体中心位置，避免大颗粒物料滚到仓壁周边、细粉料集中在中心，造成出料时物料成分不均匀，影响下游工序的配比精度，必要时可以在直筒段内部设置缓流装置，降低物料下落的速度，减少偏析现象的发生。整个结构的焊缝设计要满足连续焊接的要求，尤其是仓壁的拼接位置，要保证密封性，避免粉料从焊缝缝隙溢出造成现场粉尘污染，支撑结构的焊缝要做满焊处理，焊后要做应力消除，避免满仓载荷下焊缝出现应力开裂。
