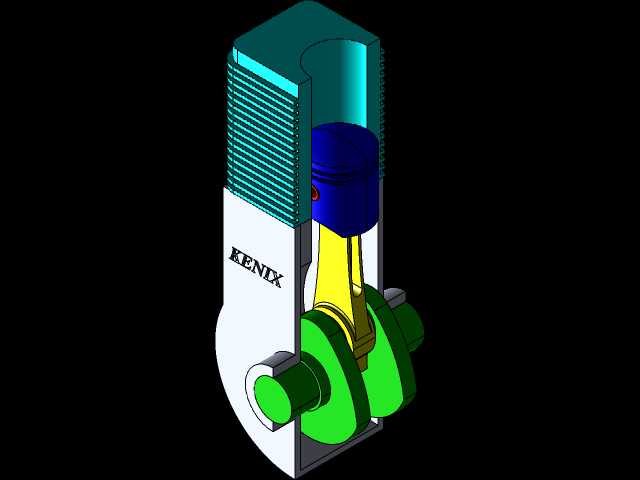

单缸内燃机曲柄连杆活塞总成结构

　　这套单缸内燃机总成围绕活塞往复运动与曲轴旋转输出的能量转换过程搭建，核心覆盖气缸散热段、活塞、连杆、曲轴及支承壳体等关键部件，常用于小型动力装置教学演示、轻型通用机械动力方案验证以及内燃机结构原理拆解场景。从实际用途看，该结构完整呈现燃料燃烧压力推动活塞下行、经连杆带动曲轴回转的传动链路，可用于校核活塞行程与曲轴回转半径的匹配关系，也能直观展示配气、润滑之外的主体运动逻辑。

　　建模时先以标准规范中的缸径、行程参数为边界，确定气缸内壁与活塞外圆的配合间隙；气缸外壁布置密集散热鳍片，鳍片沿缸体轴向均匀排布，增大与空气接触面积，满足风冷工况下的散热需求。活塞置于气缸内部，顶部承受燃烧腔压力，裙部起导向作用，活塞销将活塞与连杆小头铰接，使活塞的直线往复动作可转化为连杆的平面摆动。连杆大头采用剖分式结构与曲轴曲柄销配合，保证装配时能够顺利套装，工作中传递活塞与曲轴之间的交变作用力。

　　曲轴采用整体式曲柄结构，两端轴颈支承在壳体轴承位上，曲柄销偏心布置，偏心距对应活塞行程的一半；旋转时曲柄配重平衡往复惯性力，降低整机振动。外侧壳体既作为曲轴的安装支承，也预留了与机架连接的安装基面，壳体轮廓避让连杆运动轨迹，避免运转中出现运动干涉。

　　外形尺寸方面，气缸段高度由活塞行程、活塞高度及上下止点余量共同决定，散热鳍片外径大于缸体内径，安装时需预留鳍片周围通风空间；曲轴轴向宽度由连杆厚度、两侧曲柄宽度及轴颈支承长度确定，径向轮廓以曲轴回转半径为最大边界，壳体底部安装孔位需与动力舱机架孔位对齐。各运动副之间保留合理配合间隙，活塞与缸壁间隙控制在热膨胀补偿范围内，曲轴轴颈与支承孔保证同轴度，连杆大小头孔平行度符合传动要求。整套结构装配关系清晰，运动路径无干涉，能够完整复现单缸发动机主体的动力传递过程。
