车床尾座顶尖进给锁紧机构三维结构

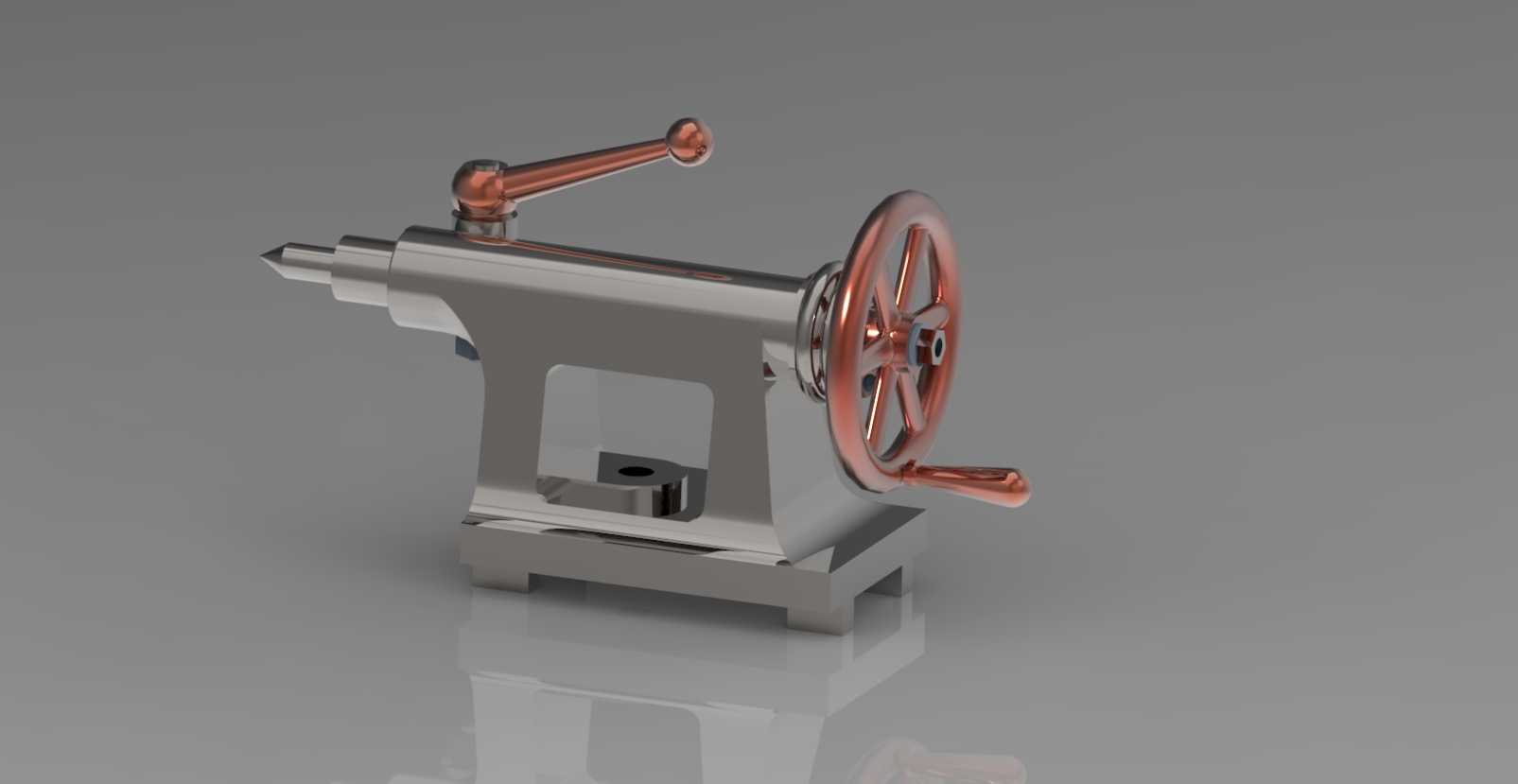

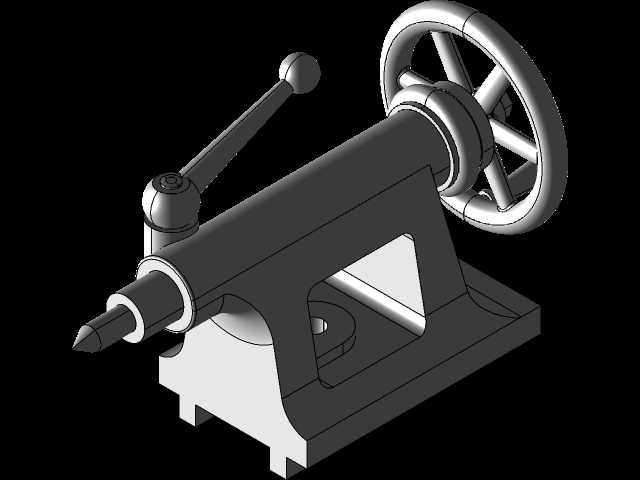

　　尾座是卧式车床、数控车床及部分外圆磨床上承担轴向支承与孔加工进给的核心功能部件，这套三维结构完整还原了尾座体、套筒、顶尖、丝杠螺母、手轮、锁紧手柄及底座安装面之间的装配关系。实际加工中，长轴类工件一端由卡盘夹持、另一端依靠尾座顶尖顶持中心孔，抵消切削力造成的挠曲与振动；当尾座套筒内装入钻头、铰刀时，又可完成轴端钻孔、铰孔、攻丝等工序，因此尾座的刚性、进给平顺性与锁紧可靠性直接影响工件的圆度、同轴度和表面质量。

　　从结构思路看，尾座体采用箱型截面铸件形态，内部加工出与主轴同轴的套筒孔，套筒沿孔内做轴向滑动。前端莫氏锥孔用于装入顶尖或刀具锥柄，依靠锥面自锁传递扭矩与支承力；后端通过丝杠螺母机构将手轮的旋转运动转化为套筒直线进给，手轮轮缘与摇柄提供足够操作力矩，便于操作者控制顶持力和进给量。侧面的锁紧手柄用于在套筒到达预定位置后压紧固定，防止重载切削时套筒回缩或窜动；底座部分开设与床身导轨配合的安装面及压紧槽，尾座可沿床身纵向移动以适应不同工件长度，并通过压板螺栓锁定在指定位置。

　　建模时需重点控制几条边界：套筒孔轴线与底座导轨面的平行度决定顶尖轴线与主轴轴线的重合精度，偏差过大会造成工件锥度误差或顶尖偏磨；套筒行程要覆盖常用顶尖伸出与刀具进给范围，同时避免伸出过长导致支承刚度下降；手轮外径、手柄回转空间与尾座体外形之间需预留操作间隙，防止转动时与刀架、工件或防护门干涉；底座安装槽的间距、宽度及压紧螺栓位置要匹配对应车床床身导轨规格，保证换装时定位可靠。

　　结构细节上，手轮与丝杠之间通常通过键或销传递扭矩，螺母副承担进给传动并设置润滑与防尘结构；锁紧机构多采用偏心压板或开口夹紧套，在不大幅损伤套筒表面的前提下实现快速锁定；尾座体底部的刮屑面与润滑点设计，则影响长期沿导轨移动的磨损状态。整套模型把铸件本体的厚重支承、轮盘操作件的人机交互以及锥孔、导轨、锁紧槽等配合界面清晰表达出来，可用于机床附件结构教学、尾座改装设计、备件测绘以及数控化改造时的干涉校核，帮助设计者在布局阶段就核对顶尖同轴度、套筒行程、安装边界与操作空间，减少试制阶段的装配返工。
