四百吨闭式机械压力机整机结构

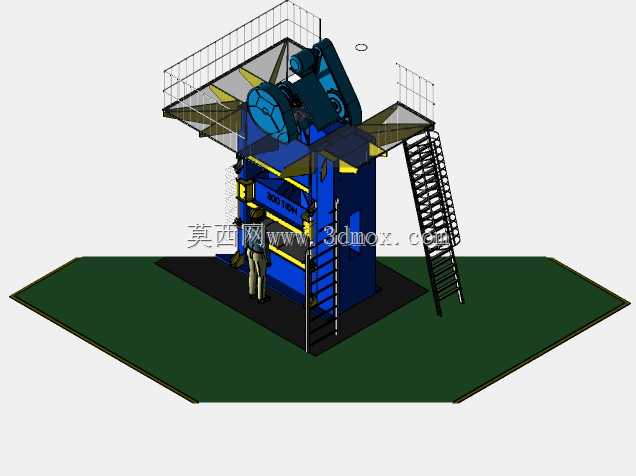

　　该套三维结构围绕四百吨级闭式机械压力机展开，整机采用框架式重型机身布局，主要服务于汽车覆盖件、厚板冲裁、弯曲成形、浅拉伸以及批量锻压工序。设备在冲压车间内通常布置于独立基础之上，周边需要预留模具吊装、废料输送、机械手送料和检修通行空间；从模型可见，机身顶部设置飞轮、离合器与制动器总成，侧面布置检修爬梯，上部平台周围配置安全护栏，能够反映现场安装后的真实操作边界。

　　压力机的工作核心是通过电动机驱动飞轮储存能量，再经齿轮减速、曲柄连杆机构将旋转运动转化为滑块的往复直线运动。滑块在导轨约束下沿机身立柱方向上下运动，配合安装在工作台面上的下模和固定于滑块底面的上模，完成板料成形。四百吨公称力等级适用于中厚钢板冲压、结构件冲孔、折弯及大型零件压型，在汽车零部件、家电钣金、农机结构件和五金成形产线中较为常见。

　　建模时将机身作为承载主体处理，闭式框架由左右立柱、上横梁和工作台区域组成，整体刚性明显优于开式冲床，能够承受偏载工况下的附加弯矩。上横梁内部容纳传动轴、齿轮副和飞轮组件，外部保留检修盖板与安全防护轮廓；工作台区域承担模具闭合时的反力，底面需要与设备基础或减振垫铁对齐。滑块部分设置模柄安装面、装夹槽和调节机构，便于适应不同闭合高度的模具。导轨面沿立柱布置，间隙调整结构在模型中以独立零件体现，方便后续工程图中表达装配关系。

　　顶部飞轮与带轮结构是能量传递的关键。大惯量飞轮在非冲压阶段储存动能，冲压瞬间释放，以降低电动机瞬时功率需求；离合器控制飞轮与传动轴的接合，制动器则保证滑块在停机或换模时停于安全位置。三维布局中，飞轮外侧设置防护罩，传动带区域保留拆装空间，避免与厂房梁柱、行车吊钩路径发生干涉。对于结构设计人员而言，这部分不仅要体现外形，还需要校核检修时防护罩拆卸、皮带张紧和轴承维护的操作空间。

　　设备两侧的爬梯和顶部操作平台并非附属装饰，而是日常点检与维修的必要结构。爬梯倾斜角度、踏步间距和护栏高度均按照人工到达飞轮、润滑点、气动元件和电气接线位置的需求布置。平台围绕顶部危险旋转件形成检修通道，护栏在开口处设置过渡，保证人员到达设备上部时具有连续防护。机身正面滑块运动区域保留送料高度，操作人员或自动化机械臂可从前方完成坯料送入与成品取出；若接入连续模生产线，还需在前后方向预留开卷机、送料机和集料装置的对接尺寸。

　　从安装边界看，这类重型压力机不能仅按设备外形占地布置。模型中绿色基础区域提示了底脚投影范围，实际车间设计时还要考虑基础深度、地脚螺栓位置、地沟废料线、气动润滑管路以及顶部行车起吊高度。机身侧面爬梯向外伸出，设备与厂房立柱、配电柜、相邻机床之间应留出检修距离；飞轮防护罩拆装方向需要保留足够水平空间，顶部平台上方则应保证吊钩能够起吊电机、飞轮和滑块组件。

　　结构表达上，模型将主承载件、传动件、防护件、爬梯平台和操作人物比例同时呈现，便于判断设备尺度。人物站位位于模具更换和操作区域附近，可直观看出工作台面高度、滑块开口空间以及人员与运动部件之间的距离。对于冲压工艺规划，该尺度信息有助于评估换模车进入方向、模具压板操作位置以及光幕保护范围；对于三维建模人员，整机可拆分为机身组件、滑块导轨组件、飞轮传动组件、气动制动组件、润滑管路组件和检修平台组件，分别进行明细归类。

　　在实际选型中，四百吨压力机不仅关注公称力，还需结合滑块行程、每分钟行程次数、最大装模高度、工作台面尺寸、气垫配置和送料线高度。模型中宽大的工作台和较高的机身开口，适合布置较大面积模具；若用于拉延工艺，可在工作台下方增加气垫或液压垫，用于压边和顶料。若用于普通落料冲孔，则重点关注模具空间、废料下滑角度和前后送料通道。整机结构将受力框架、能量传动、安全防护和维护通道整合在同一数字样机中，能够为车间布局、设备改造、模具匹配和机械结构教学提供直观依据。
