铸造车间用型材砂轮切割作业设备结构

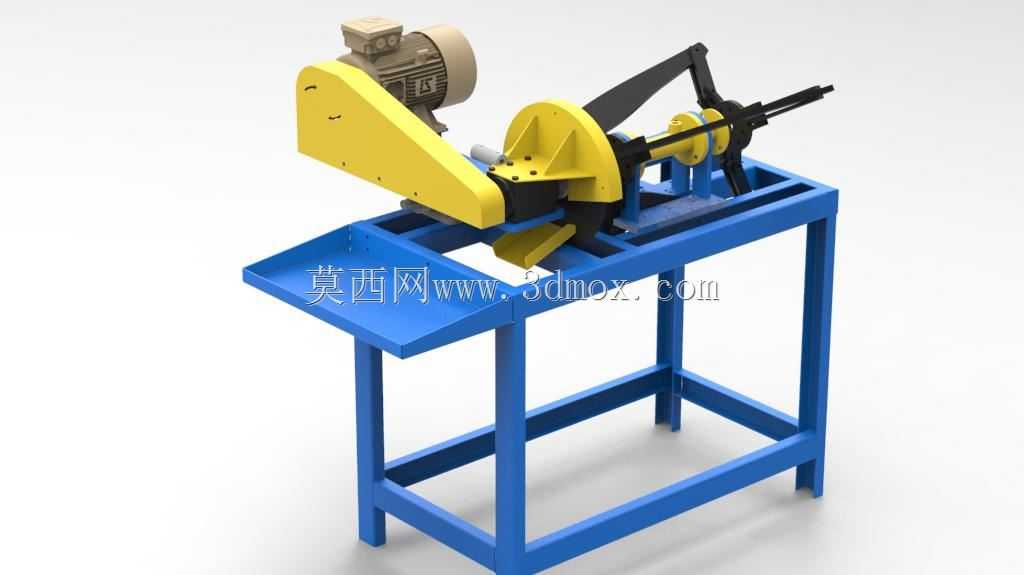

　　这套切割设备主要面向铸造车间的现场作业场景设计，适配铸造生产环节中浇铸后棒料、型材浇道、小型铸钢/铸铁件飞边的定长切割与修整作业，可直接布置在铸造落砂工位与热处理工位之间的中转区域，无需额外搭建复杂安装基础，落地后接电即可投入使用，适配车间多工位流转的灵活作业需求。设备整体采用框架式立式结构，底部支撑为方管焊接成型的一体式机架，机架四条支腿底部预留有地脚螺栓安装孔，可根据车间地面平整度调整固定方式，既可以直接放置在硬化水泥地面上临时作业，也可以通过膨胀螺栓与地面刚性连接，满足大进给量切割时的抗振要求；机架台面为整块钢板折弯成型，切割作业区域预留有落料缺口，切割产生的边角料、废屑可直接通过缺口落入下方放置的废料收集箱，

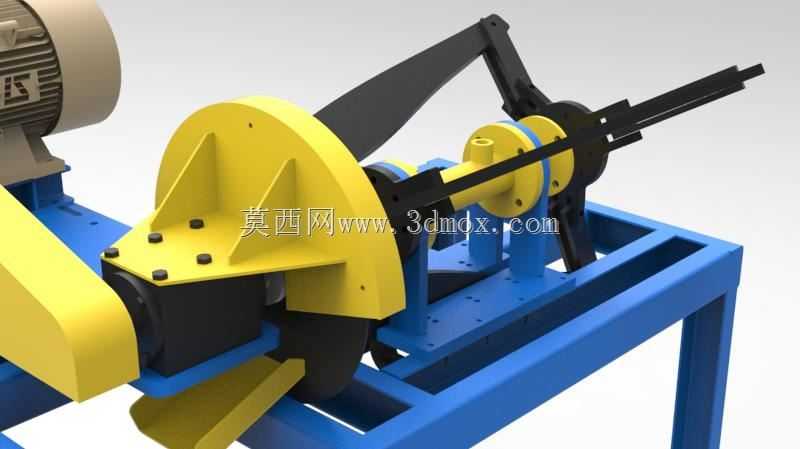

　　减少日常清理的工作量，台面边缘做了向上的翻边结构，避免切割过程中飞溅的高温磨屑散落到设备周边，降低车间现场的安全隐患。切割执行单元采用高速砂轮切割方案，动力端通过卧式异步电机提供扭矩输出，电机与砂轮主轴之间通过V带传递动力，电机安装位设置有可调节的张紧滑轨，日常维护时可快速调整皮带张紧度，更换皮带无需拆解主轴端的防护结构；砂轮外侧设置有半包围式的钢板防护罩，防护罩朝向操作人员的一侧做了加厚处理，可阻挡砂轮意外碎裂时的碎片飞溅，防护罩的开合角度经过现场作业验证，既不会遮挡操作人员的切割对位视线，也能覆盖砂轮非作业区域的所有外露部分。设备的进给操作采用杠杆式压下结构，操作手柄延伸至机架侧方的操作人员站位处，

　　杠杆支点处设置有密封式滚动轴承，长期使用不会出现进给卡滞的问题，压下行程设置有限位挡块，可根据待切割材料的直径调整最大进给深度，避免砂轮片过度进给触碰下方工作台面造成不必要的损耗；待切割材料的夹持机构安装在主轴前端的导轨上，采用快速夹紧的手动螺旋结构，可适配直径10mm到80mm范围内的圆钢、方钢、扁钢以及异形浇铸料的装夹，夹持块做了可更换设计，长期磨损后只需更换夹持块即可恢复装夹精度，无需更换整套夹持组件。设备的整体安装边界尺寸控制在1200mm×700mm×1100mm范围内，操作人员站立作业的预留空间只需在设备操作侧留出800mm的通道即可，不会占用过多的车间作业面积；电气控制部分采用低压启停按钮，

　　按钮盒安装在机架侧方的易操作位置，同时设置有过载保护装置，当切割进给量过大导致电机过载时会自动切断电源，避免电机烧毁。从设计逻辑上看，这套设备没有采用复杂的数控进给结构，全部采用纯机械结构实现切割功能，核心考量是铸造车间现场粉尘大、环境温度高，复杂的电控元件在这类场景下故障率高，纯机械结构的设备耐用性更强，日常维护只需要定期更换砂轮片、加注润滑脂即可，对车间维护人员的技术要求更低，适配中小铸造企业的现场使用条件。切割作业时，操作人员只需将待切割的材料推入夹持机构，扳动夹紧手柄固定材料位置，按下启动按钮待砂轮转速达到额定值后，缓慢压下操作手柄即可完成切割，整个作业流程单人即可操作，单工位每小时可完成40-60件小型铸件浇道的切割作业，相比手持角磨机的作业方式，切割端面的平整度更高，作业安全性也有明显提升，同时可降低操作人员的劳动强度。设备的机架焊接后全部经过去应力退火处理，长期承受切割振动不会出现机架变形的问题，所有外露的金属表面都喷涂有防锈耐磨涂层，可抵御铸造车间内的潮气、粉尘侵蚀，延长设备的整体使用寿命。
