大跨度钢结构厂房承重桁架支撑体系

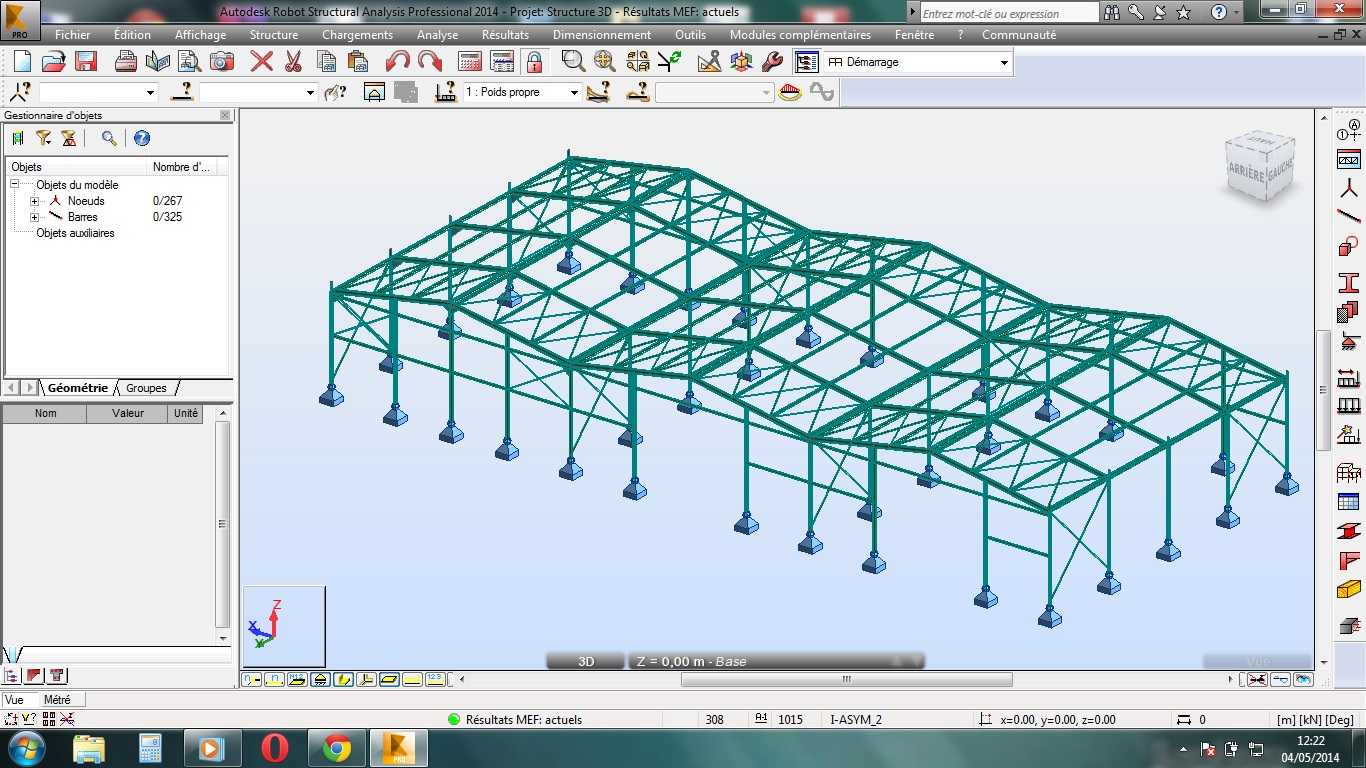

　　这套钢构体系面向工业厂房、仓储库房与敞开式作业棚的屋盖承重需求，整体采用多跨连续布置的空间桁架形式，把屋面荷载经由主次桁架、竖向支撑柱逐级传递至下部独立基础。从现场装配逻辑看，主桁架沿厂房跨度方向起拱，承担屋面板、檩条以及风雪荷载；次桁架在纵向拉结各榀主架，形成整体空间刚度，避免单榀桁架平面外失稳。

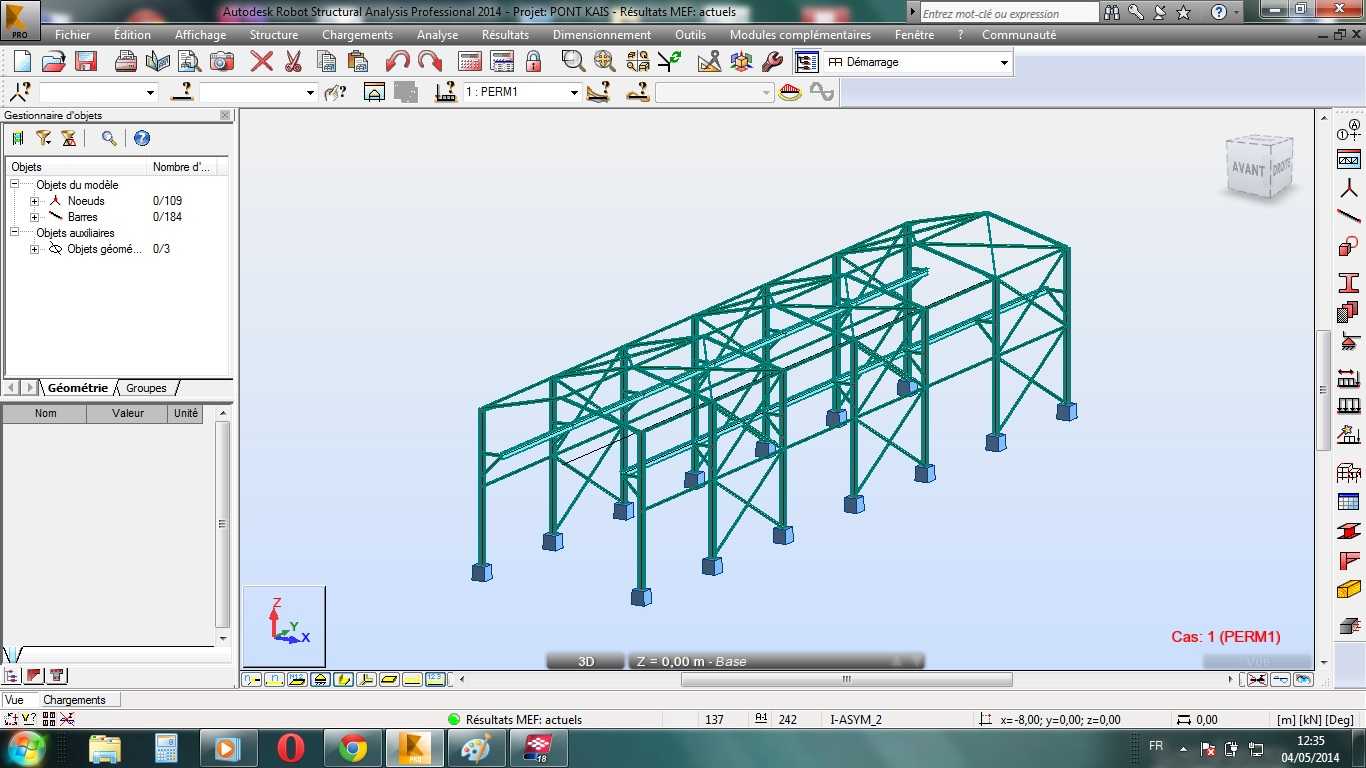

　　建模时先按柱网确定支撑点位，图中可见每根立柱底部都设置了扩大的柱脚支座，支座与基础顶面通过锚栓连接，这一构造既方便现场就位调平，也能把柱端弯矩与轴力可靠扩散到混凝土基础。立柱之间在关键区段加设交叉斜撑，用来抵抗纵向水平力，尤其是吊车运行或侧向风载作用下的框架变位。

　　桁架杆件以型钢截面为主，上弦受压、下弦受拉的受力路径在模型中表达得很清晰：节点处杆件汇交，腹杆按三角形几何布置，把大跨度屋面的弯曲作用转化为杆件的轴力，充分发挥钢材抗拉抗压性能。相比实腹梁，这种格构式桁架自重更轻，跨越能力更强，也便于在厂房内部留出无柱的大空间，满足生产线排布、物料堆放与车辆通行的净高要求。

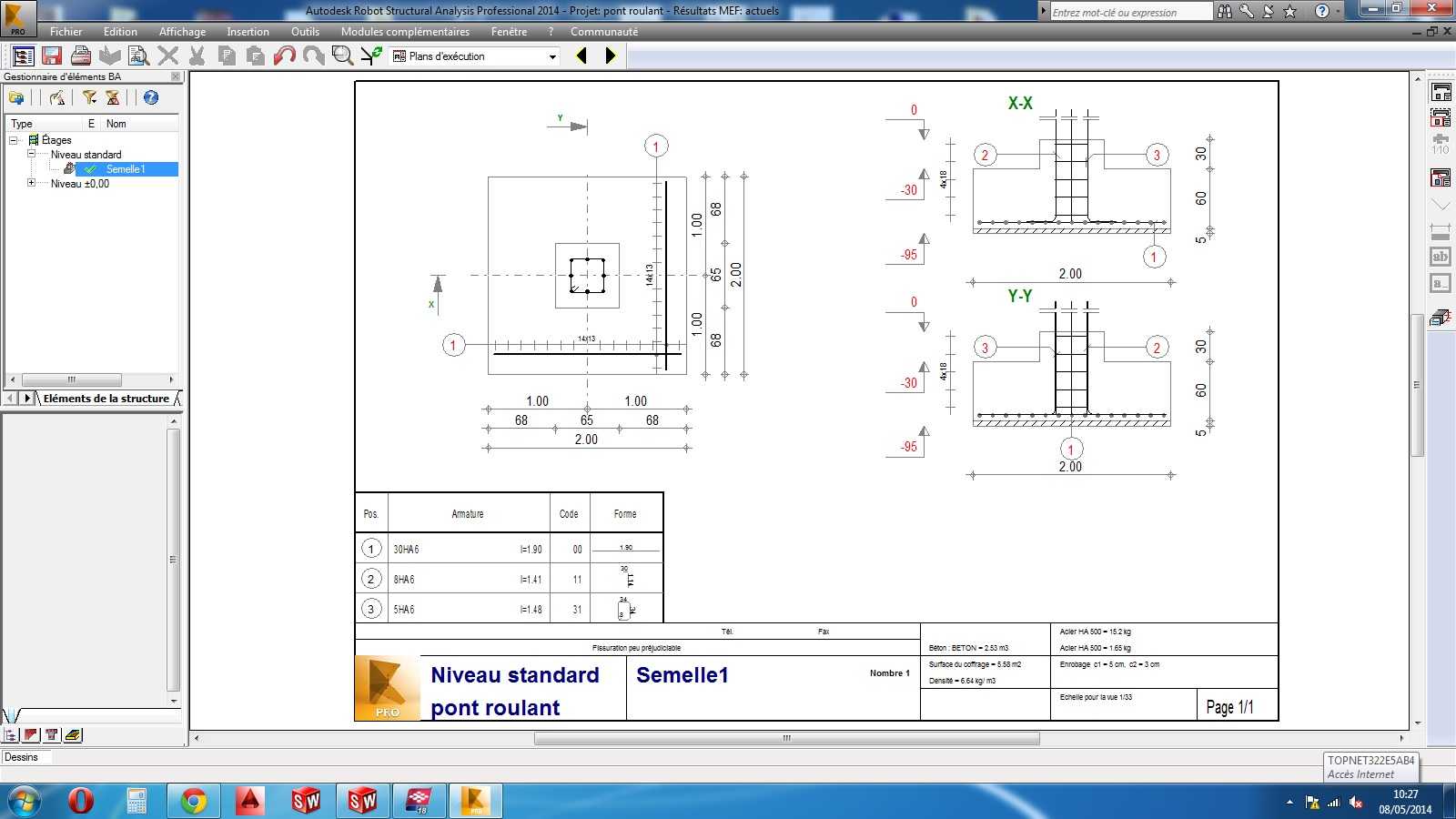

　　设计思路上，柱距与桁架节间需要协同取值，节间过密会增加节点数量与焊接工作量，节间过大则腹杆长细比难以控制。模型中柱脚外伸、支座加宽的处理，对应实际工程中基础顶面的预埋板与抗剪键布置；桁架端部与柱顶的连接节点则要兼顾安装公差，通常采用螺栓定位后现场焊接或全栓接的方式。

　　在安装边界方面，屋盖桁架需在地面拼装成榀后整体吊装，或分段高空对接，模型给出的杆件空间关系可直接用于校核吊装吊点、拼装胎架占位以及柱顶连接板的开孔方位。外围围护、檩条与管线支架可后续挂接在桁架节点上，因此节点板的预留位置在深化阶段就要统一考虑，避免现场开孔削弱杆件截面。整体框架的几何尺寸、支撑角度与柱脚分布，为钢构深化下料、基础预埋和施工吊装顺序安排提供了直观的三维参照。
