螺旋结构紧凑型节能荧光灯三维设计

　　日常民用与商用照明场景中，紧凑型荧光灯是替代传统白炽灯的核心节能型电光源产品，这类产品的三维结构设计需要兼顾发光效率、安装适配性、散热表现与结构可靠性，不能仅做外观曲面的堆砌。这款螺旋结构的紧凑型荧光灯，整体采用螺旋盘绕的灯管布局，相比同功率直管型荧光灯，在有限的空间内大幅拉长了放电管的有效长度，在缩小整体产品体积的同时保证了足够的发光功率，适配常规室内照明点位的安装空间要求。

　　从实际应用场景来看，这类紧凑型荧光灯可直接替换原有E27等通用螺口灯座的白炽灯产品，无需额外改造线路或灯座结构，适配家庭居室、办公场所、商业门店、公共走廊等多种常规室内照明场景，相比传统白炽灯可降低70%以上的能耗，同时使用寿命更长，减少日常运维的灯具更换频次。设计过程中首先需要确认灯头的安装边界尺寸，通用螺口灯头的外径、螺纹牙距、绝缘端的高度都需要严格符合通用照明接口的标准要求，保证安装时可以顺畅旋入常规灯座，同时灯头内部的接线结构要预留足够的绝缘安全距离，避免通电后出现爬电、接触不良等问题。

　　螺旋灯管的盘绕曲率是结构设计的核心要点，曲率过小会导致灯管弯折处玻璃管壁应力集中，生产过程中容易出现开裂、漏气的问题，曲率过大则会增大产品整体径向尺寸，无法适配常规小尺寸灯罩的内部空间。设计时需要结合灯管的管径参数，逐段调整螺旋段的升角与盘绕半径，保证每一圈灯管之间留有均匀的散热间隙，避免灯管工作时热量集中堆积，影响荧光粉的发光效率与产品使用寿命。灯管与下部灯座的连接位置需要设计过渡固定结构，既要保证灯管与镇流组件的电气连接可靠，也要缓冲运输、安装过程中产生的振动应力，避免灯管根部受外力出现断裂。

　　灯座部分的外壳结构需要兼顾绝缘性能与耐热性能，设计时要在外壳内部预留镇流器、启动元件的安装空间，同时在外壳表面设置细微的散热筋结构，帮助内部电子元件工作时产生的热量及时散出，避免长期高温工作导致电子元件寿命衰减。整体产品的轴向长度需要控制在常规灯具的允许安装范围内，避免安装后突出灯罩过多影响美观，同时整体重心要尽量靠近灯头一侧，降低安装后灯座承受的弯矩，提升长期使用的结构稳定性。

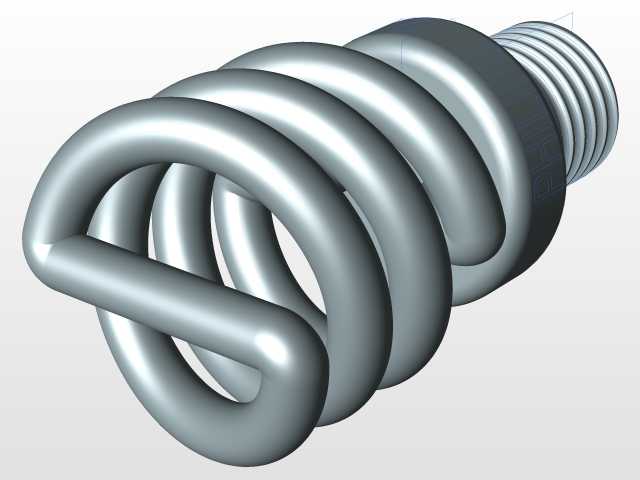

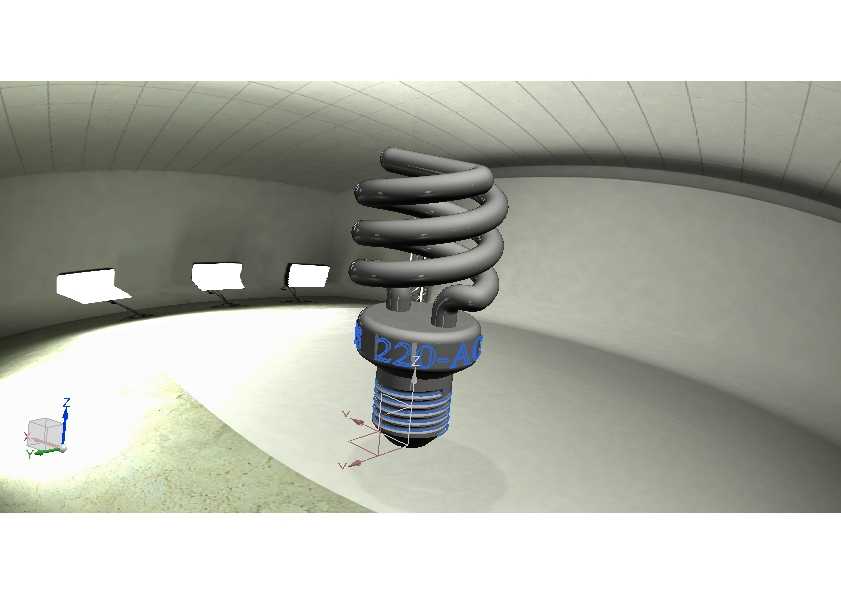

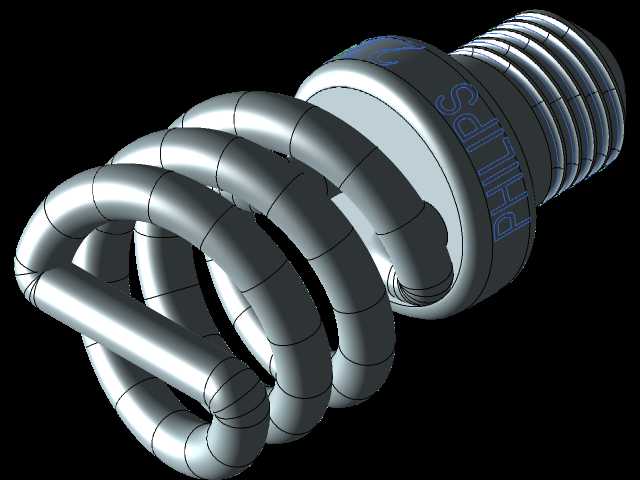

　　在三维建模过程中，螺旋灯管部分需要通过螺旋扫掠特征生成基础曲面，再对灯管两端的过渡衔接段做曲率连续处理，保证灯管整体曲面顺滑无折角，还原实际玻璃灯管的弯折形态；灯头的螺纹部分需要严格按照通用螺口的标准牙型建模，保证虚拟装配时与标准灯座模型的配合间隙符合安装要求；内部的电子元件布局需要做干涉检查，确认所有元件安装后不会与外壳、灯管根部出现结构干涉，同时预留足够的接线空间，方便生产过程中的装配作业。

　　从结构可靠性角度出发，灯管与塑料灯座的衔接位置需要设计周向的定位卡槽，打胶固定后可以限制灯管的周向转动与轴向窜动，避免用户安装旋拧灯具时灯管跟转导致内部接线扯断；灯头金属部分与塑料外壳的连接位置需要设计倒扣结构，保证两者结合牢固，不会在安装旋拧时出现松脱。这类紧凑型荧光灯的结构设计看似简单，实则每一处尺寸都需要结合实际生产工艺、安装标准、使用场景做反复校验，三维模型的精准度直接影响后续开模、试产的效率，精准的参数化模型可以帮助结构工程师提前排查结构干涉、安装不匹配、散热空间不足等潜在问题，减少后续实物打样的修改次数。
