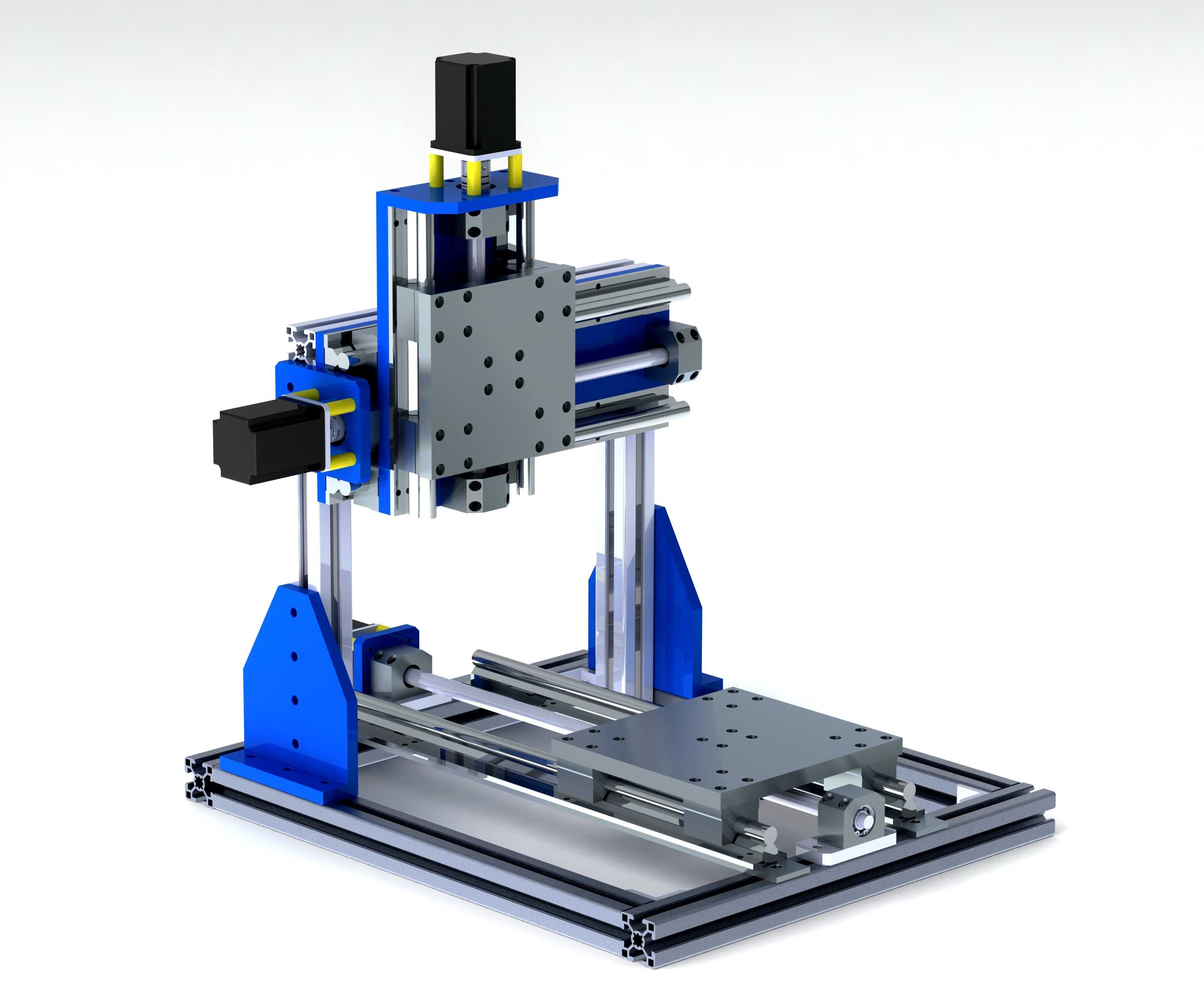

小型桌面级三轴数控加工设备结构设计

　　这套三轴数控加工结构的设计初衷，是面向小尺寸工件的精密加工场景，适配实验室打样、小型工坊零件加工、教学实训等对设备占地要求严苛的使用环境，整体采用铝型材搭建底架，兼顾机架刚性与组装灵活性，无需复杂焊接工序即可完成整机装配，后期维护调整的便利性远高于传统焊接床身结构。从实际加工用途来看，该结构可搭载高速电主轴完成软金属、工程塑料、木质板材的铣削、钻孔、雕刻工序，加工行程覆盖常规小型零件的尺寸需求，X轴沿底架长度方向布置双直线导轨配合滚珠丝杠传动，Y轴搭载于X轴滑台之上采用同规格传动组件，Z轴垂直布置于Y轴滑台前端，通过立式导轨副实现主轴的上下进给，三个轴的传动端均搭配伺服电机提供动力，可保证进给过程的位置精度与运动平稳性，

　　避免低速爬行问题影响加工表面质量。设计过程中优先考虑了安装边界的适配性，底架采用标准工业铝型材拼接，底部预留了调平脚轮的安装孔位，整机放置时无需额外浇筑地基，普通承重工作台即可满足安装承重要求，各轴的行程限位位置均设置了硬限位挡块与软限位触发开关，防止超程运动造成传动部件碰撞损坏。Z轴滑台的安装面做了统一的主轴夹座适配设计，可根据加工需求更换不同功率的电主轴，无需重新加工连接法兰，降低了后期功能拓展的改造成本。传动组件的布局充分考虑了防护需求，丝杠与导轨的外露位置预留了风琴防护罩的安装空间，可阻挡加工过程中产生的切屑、切削液进入传动副，延长导轨与丝杠的使用寿命。走线位置采用拖链内置布局，所有动力线、信号线均沿拖链排布，

　　避免运动过程中线路拉扯磨损，同时减少外露线路对加工操作的干扰。从结构刚性设计来看，Y轴与Z轴的连接位置采用加厚钢板做支撑筋，抵消主轴加工时产生的切削振动，X轴的两个导轨支撑座与铝型材底架之间通过多点螺栓锁紧，保证大行程运动时的滑台稳定性，底架的横梁位置做了加强筋设计，减少满行程加工时的床身形变。各轴的电机安装座采用一体化加工结构，保证电机输出轴与丝杠的同轴度，减少传动过程中的扭矩损耗与异响问题。操作端的安装位置预留于设备前部右侧，可搭载手持控制器或者固定操作面板，方便操作人员在加工过程中实时观察刀具切削状态，调整进给参数。这套结构没有采用复杂的铸件床身设计，所有零部件均可通过标准件采购与常规机加工完成制作，

　　整体制造成本远低于工业级大型数控铣床，同时保留了足够的加工精度与运动稳定性，非常适合小批量定制化零件加工场景使用，针对教学场景还可在各传动位置加装透明防护罩，方便学员观察三轴联动的运动逻辑，理解数控加工的坐标运动原理。在实际装配调试过程中，可通过调整导轨的安装平行度、丝杠的预紧力来优化整机的运动精度，各轴的原点位置设置了行程开关触发块，方便开机后快速完成回零操作，建立准确的加工坐标系。主轴夹座的同轴度公差控制在0.02mm以内，保证刀具装夹后的径向跳动量满足精加工要求，Z轴的配重设计通过对称布置的直线轴承分担滑台重量，降低伺服电机的负载扭矩，提升垂直方向进给的响应速度。
