机加工台用螺旋式机器虎钳装配结构

　　这套虎钳结构面向铣削、钻削、锉修与小型装配工位，核心任务是把毛坯或半成品牢靠压在工作台上，避免切削力把工件推离定位面。钳体本身承担全部反力，因此固定钳口与底座做成一体走向，壁厚在受力拐角处逐步加厚，材料表中钳体与活动钳口选用铸铁，利用其减振性吸收铣刀断续切入时的振动；钳口板采用钢制件并直接接触工件，磨损后可单独拆换，不必报废整个钳身。

　　夹紧动作由丝杆驱动。丝杆穿过活动钳口，配合锁紧螺母与垫圈，把旋转运动转化为活动钳口沿导轨方向的直线进给。转动丝杆时，活动钳口相对固定钳口平行靠拢，形成稳定的平行夹持区间；反向转动则快速松开，便于取件。钳口夹持面需要与底座基准面保持垂直和平行，否则工件会在夹紧时翘起，直接影响铣面、钻孔的位置度。

　　从布局上看，整体长宽高围绕工作台安装边界展开：底座预留安装孔位，可通过螺栓固定在铣床工作台或钳工台上；钳口开口范围覆盖常见中小型条料、块料与异形件。导轨副采用滑动配合，重点控制活动钳口与底座导向面之间的间隙，间隙过大将导致夹持时上翘或侧摆，间隙过小则移动卡滞。丝杆轴线应与钳口运动方向同轴，螺母座与活动钳口的连接面要贴合可靠，长期受力后仍需保证回程间隙可控。

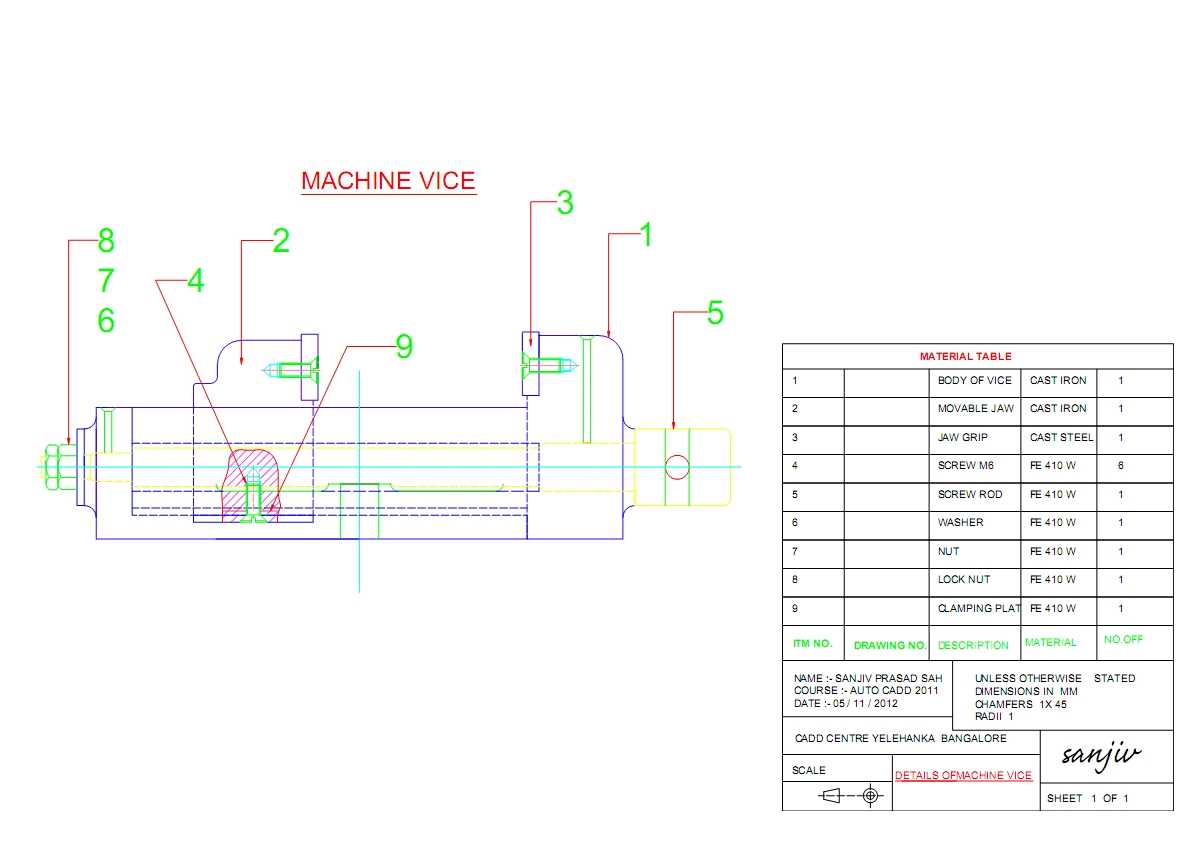

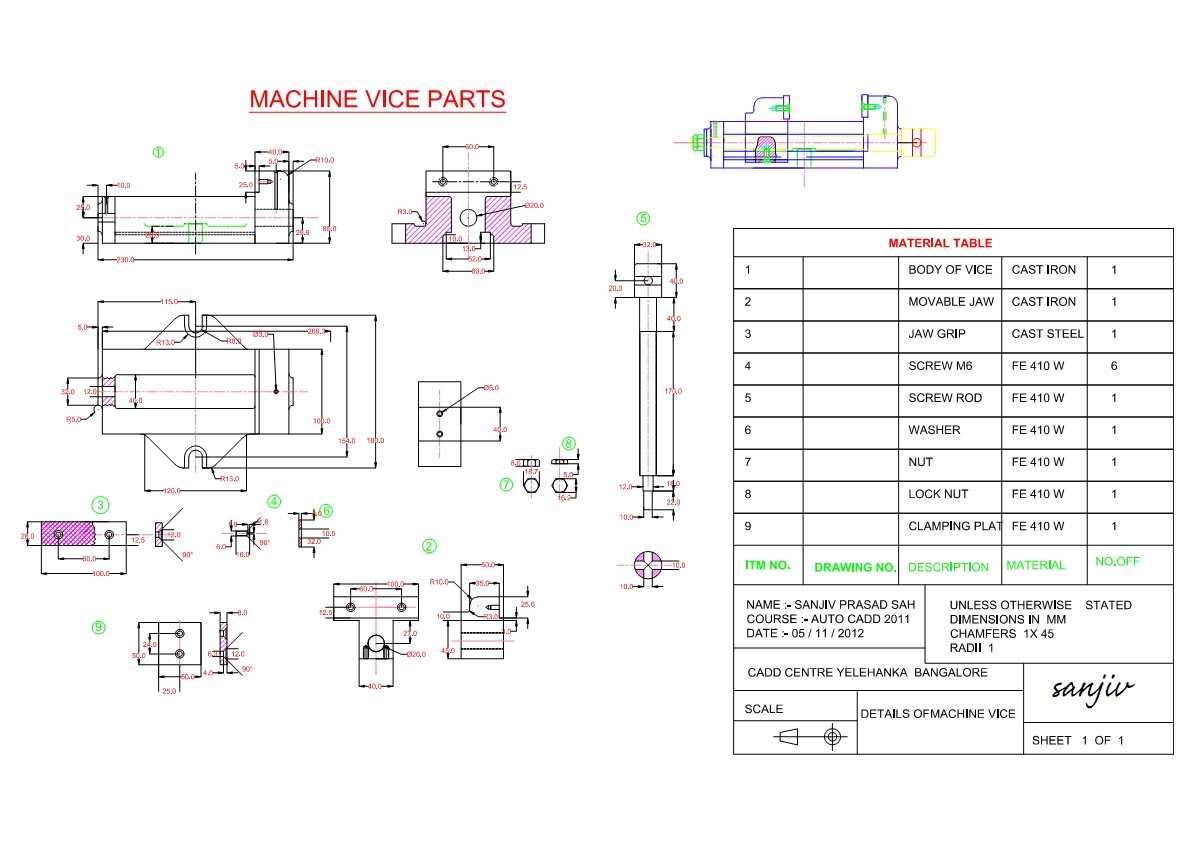

　　建模时先确立底座基准面与钳口对称面，再依次搭建固定钳体、活动钳体、钳口板、丝杆、螺母、垫圈与压板等零件。各零件间的配合关系要真实反映装配逻辑：丝杆为回转副，螺母与活动钳口随动，钳口板通过螺钉定位在钳体上。工程图中明细表逐项列出零件名称与材料，视图表达外形轮廓、安装孔、钳口行程区域和关键装配尺寸，便于加工、检验与维修时核对。

　　现场使用中，这类虎钳不只承担“夹紧”这一个动作。粗加工时它强调抗振和承载，精加工时强调定位重复精度；对薄板件，可配合软钳口或垫铁避免压伤；对不规则毛坯，则需借助平行垫铁找正基准。结构设计上避免多余突出物，使切屑清理和丝杆维护更方便，同时保证操作者在扳手施力空间内不会与刀具有干涉。整体方案以简单可靠的螺旋机构实现稳定夹持，适合作为机床夹具教学、工装设计参考以及通用工位夹持装置的结构样本。
